MCF-NAR – Blitz- und Überspannungsschutz im netzseitigen Anschlussraum

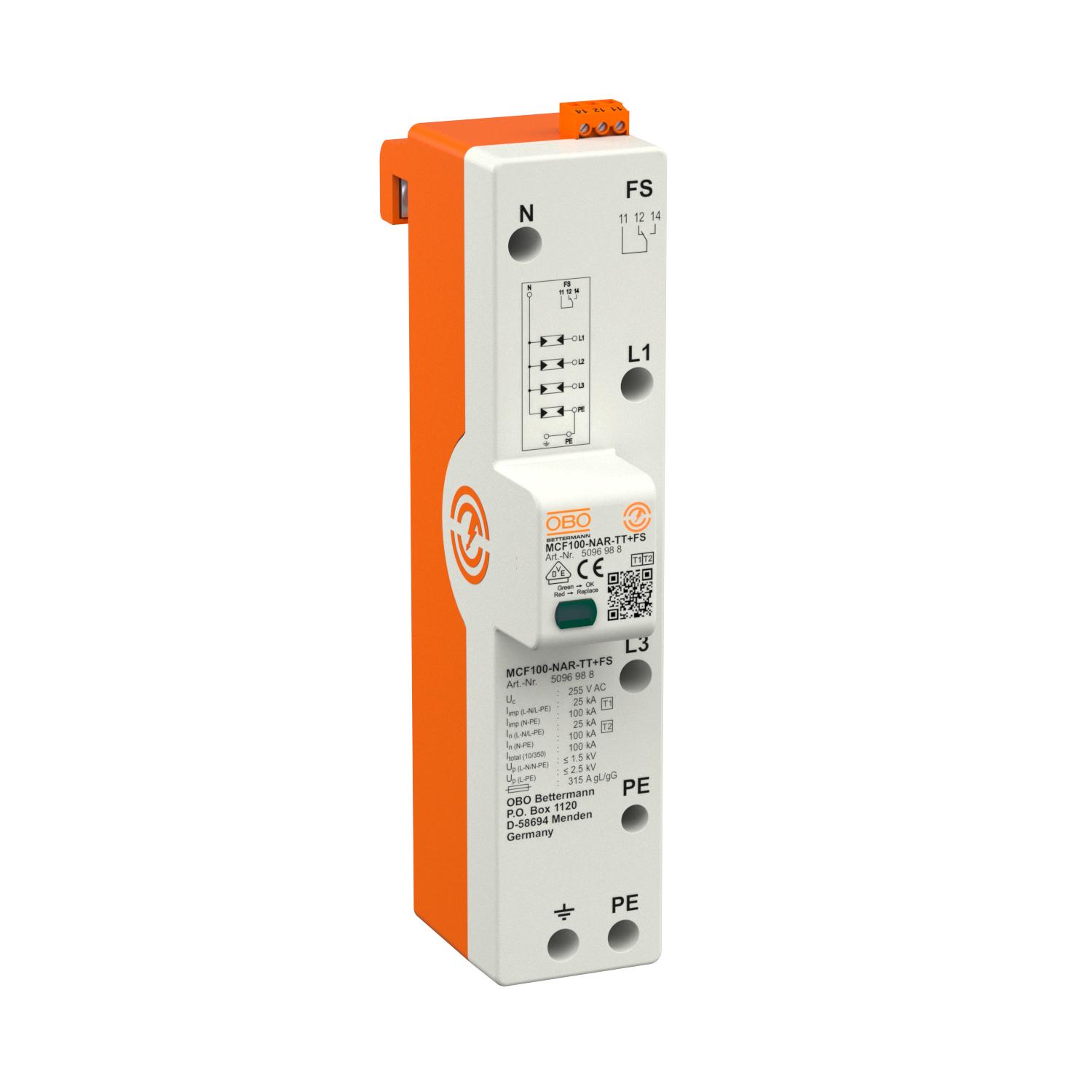

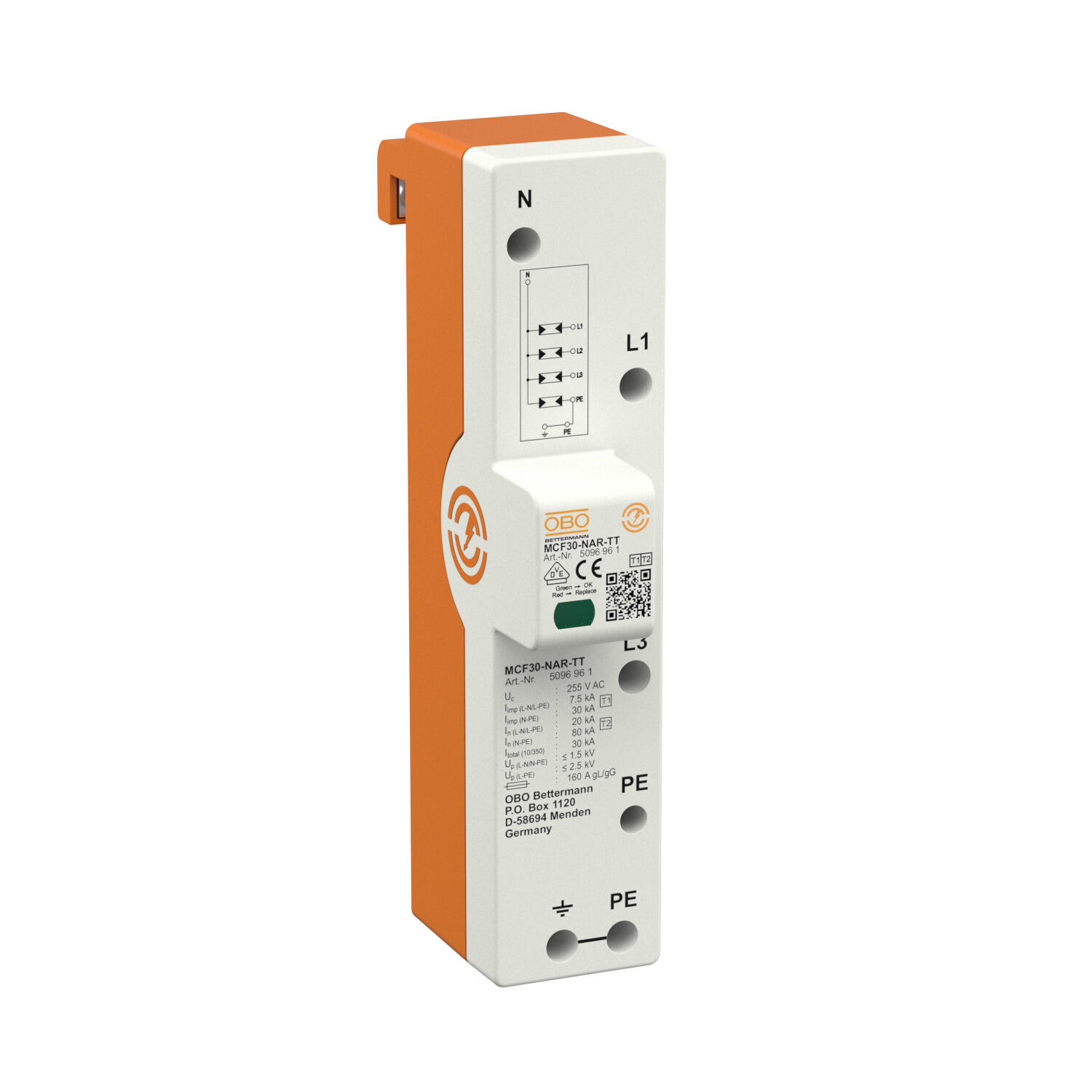

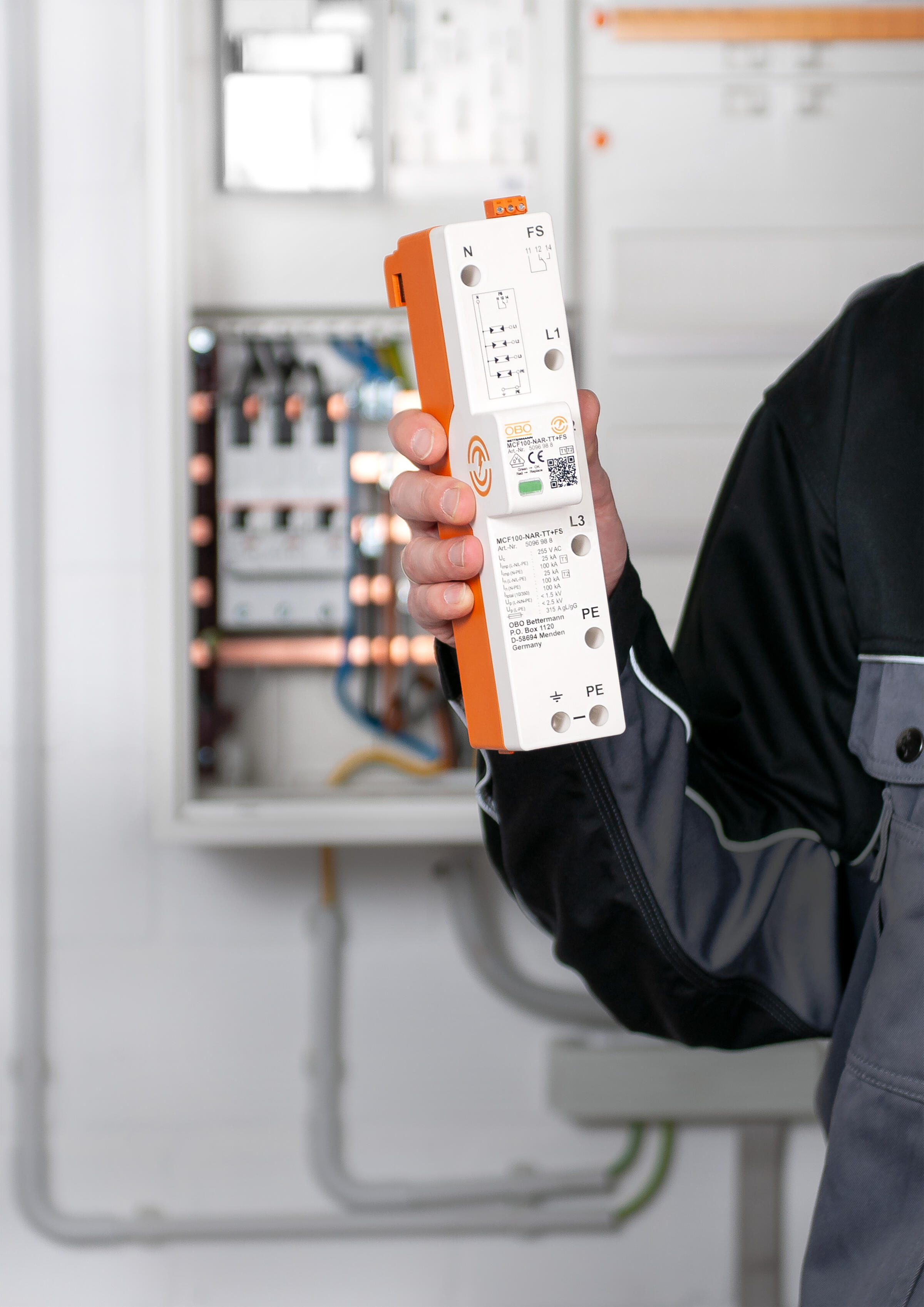

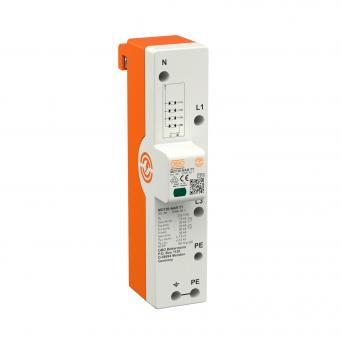

Der Kombiableiter MCF-NAR vom Typ 1+2 ist das neuste Mitglied im Team gegen Überspannungen von OBO Bettermann. Der Namenszusatz NAR steht hierbei für "netzseitiger Anschlussraum", denn die verbaute Funkenstrecken-Technologie qualifiziert das Überspannungsschutzgerät (SPD = Surge Protective Device) zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100.

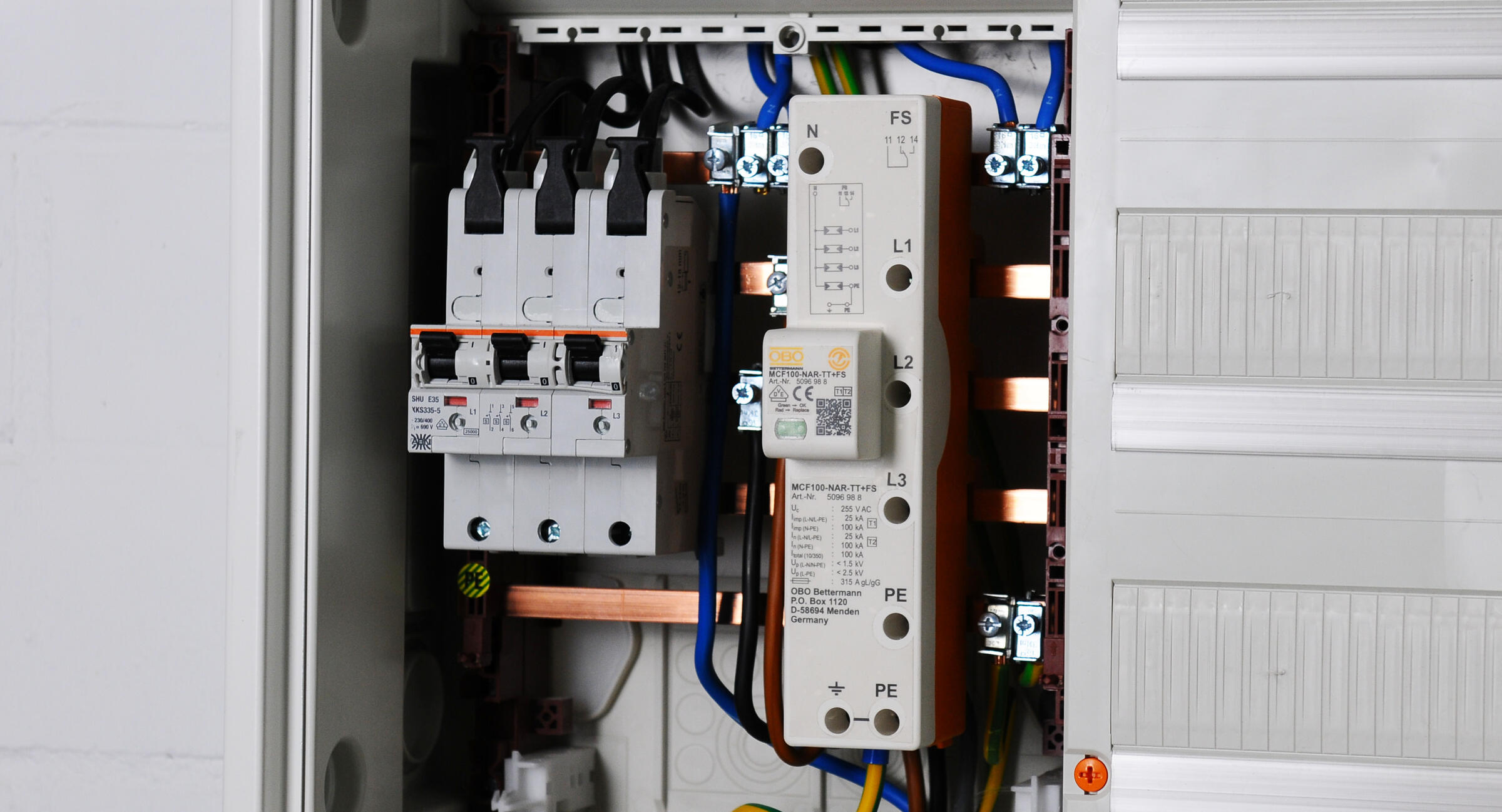

Die neuen technischen Anschlussregeln Niederspannung VDE-AR-N 4100 für den Anschluss von Kundenanlagen an das Niederspannungsnetz fordern, das Überspannungsschutzgerät so nah wie möglich am  Speisepunkt einzusetzen. Der MCF-NAR wird gemäß der Anschlussregel im unteren Anschlussraum installiert und schützt somit direkt am Speisepunkt zuverlässig vor Überspannungen.

Durch die Installation auf dem 40-mm-Sammelschienensystem des Zählerschranks ist die Montage besonders einfach und zeitsparend.

Spannungsabgriff im netzseitigen Anschlussraum

Seit dem Inkrafttreten der „Technischen Anschlussregeln Niederspannung VDE-AR-N 4100“ ist in jedem neu errichteten Zählerschrank auch eine Spannungsversorgung für das Intelligente Messsystem (Smart Meter Gateway) im Raum für Zusatzanwendungen (RfZ) und für den Abschlusspunkt Zählerplatz (APZ) aus dem netzseitigen Anschlussraum abzugreifen.

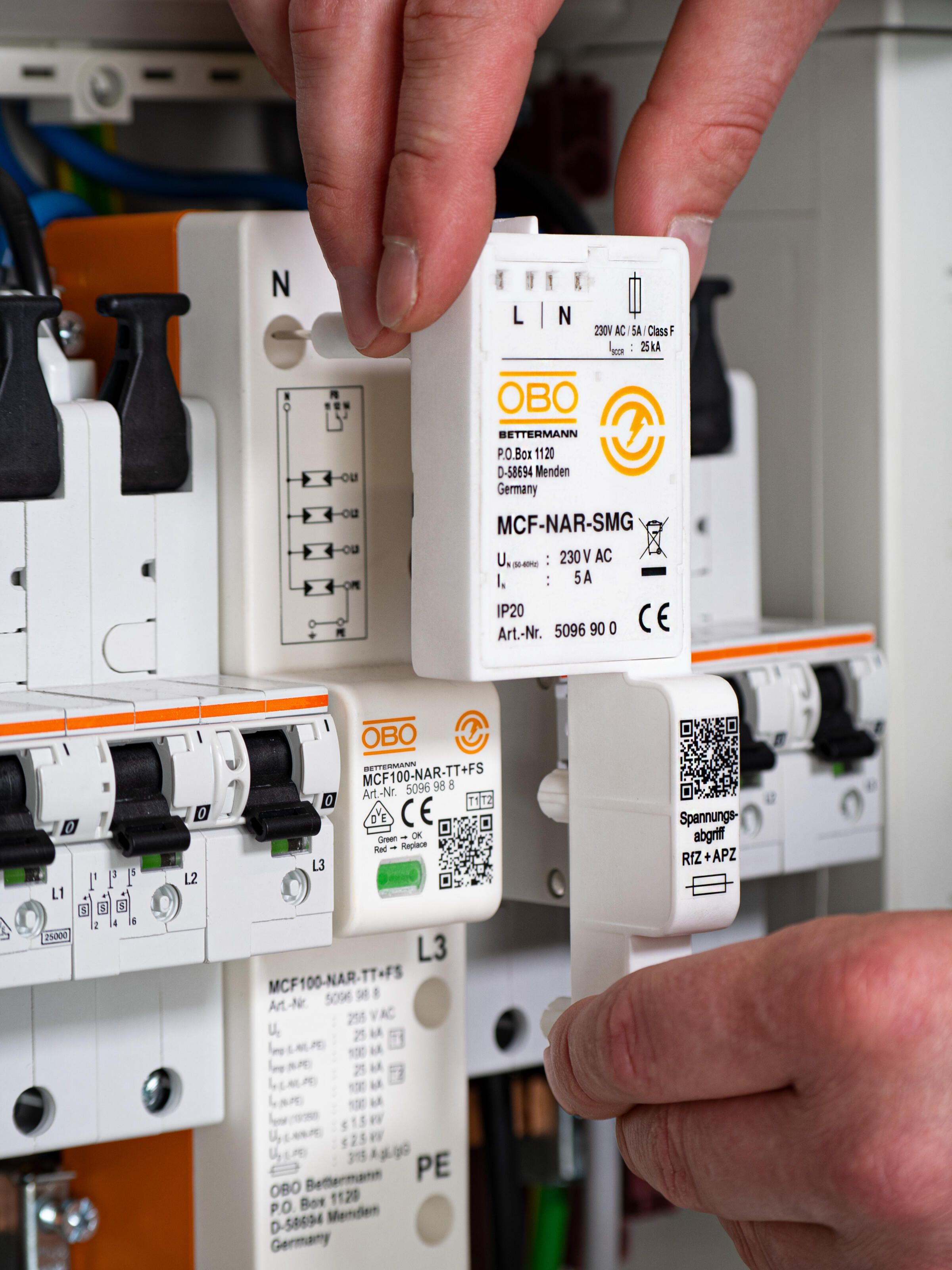

Mit dem Adapter MCF-NAR-SMG mit integrierter 5-A-Feinsicherung können die Spannungsabgriffe für RfZ und APZ sicher und unkompliziert realisiert werden.
Der Adapter wird einfach auf den zuvor montierten Kombiableiter MCF-NAR aufgesteckt und spart somit wertvollen Platz auf dem 40-mm-Sammelschienensystem im netzseitigen Anschlussraum.

Der Adapter MCF-NAR-SMG ist nachrüstbar für alle Geräte der MCF-NAR-Serie und bietet die perfekte Ergänzung, um die Anforderungen an den Überspannungsschutz und die Spannungsversorgung des Messsystems gemäß VDE-AR-N 4100 zu erfüllen.

Zum Lieferumfang des Adapters gehören zwei Buchsenstecker, an denen die Leitungen im RfZ und APZ sicher und nach Vorschrift angeschlossen werden können.

Ein starkes Team

Die neuen Kombiableiter schützen nicht nur zuverlässig gegen Überspannungen – sie sind echte Teamplayer und können problemlos mit weiteren Überspannungsschutzgeräten kombiniert werden. Die VDE 0100-534 fordert, ab 10m Leitungslänge ein weiteres Überspannungsschutzgerät einzubauen und die VDE 0100-443 empfiehlt zusätzlichen Schutz von Daten- und Informationstechnik.

Runden Sie Ihren Schutz ab – mit Überspannungsschutzgeräten von OBO Bettermann.

Überspannungsschutz ist Pflicht: Überspannungsschutzmaßnahmen in Niederspannungsanlagen werden aufgrund stetig steigender Schadensfälle immer wichtiger. Schäden durch Überspannungen entstehen nicht ausschließlich durch direkte Blitzeinschläge, die für spektakuläre Zerstörung sorgen. Häufiger sind gravierende Schäden an elektronischen Geräten und Anlagen, die durch Überspannungen aufgrund von Blitzeinschlägen in einem Radius von bis zu zwei Kilometern Entfernung entstehen. Um Sach- oder Personenschäden durch Überspannungen vorzubeugen, ist gemäß VDE 0100-443 in allen neuen oder erweiterten Gebäuden sowie bei allen neuen Elektroinstallationen seit Oktober 2016 Überspannungsschutz Pflicht.

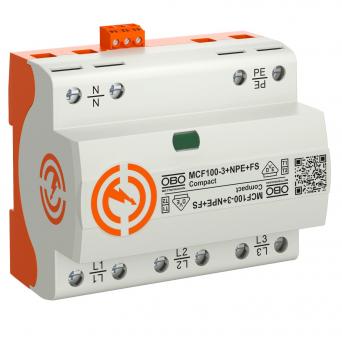

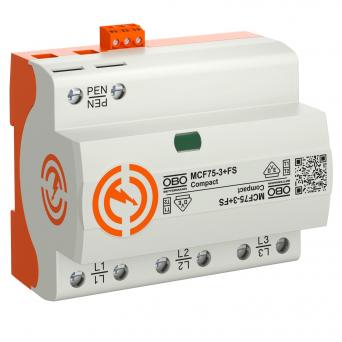

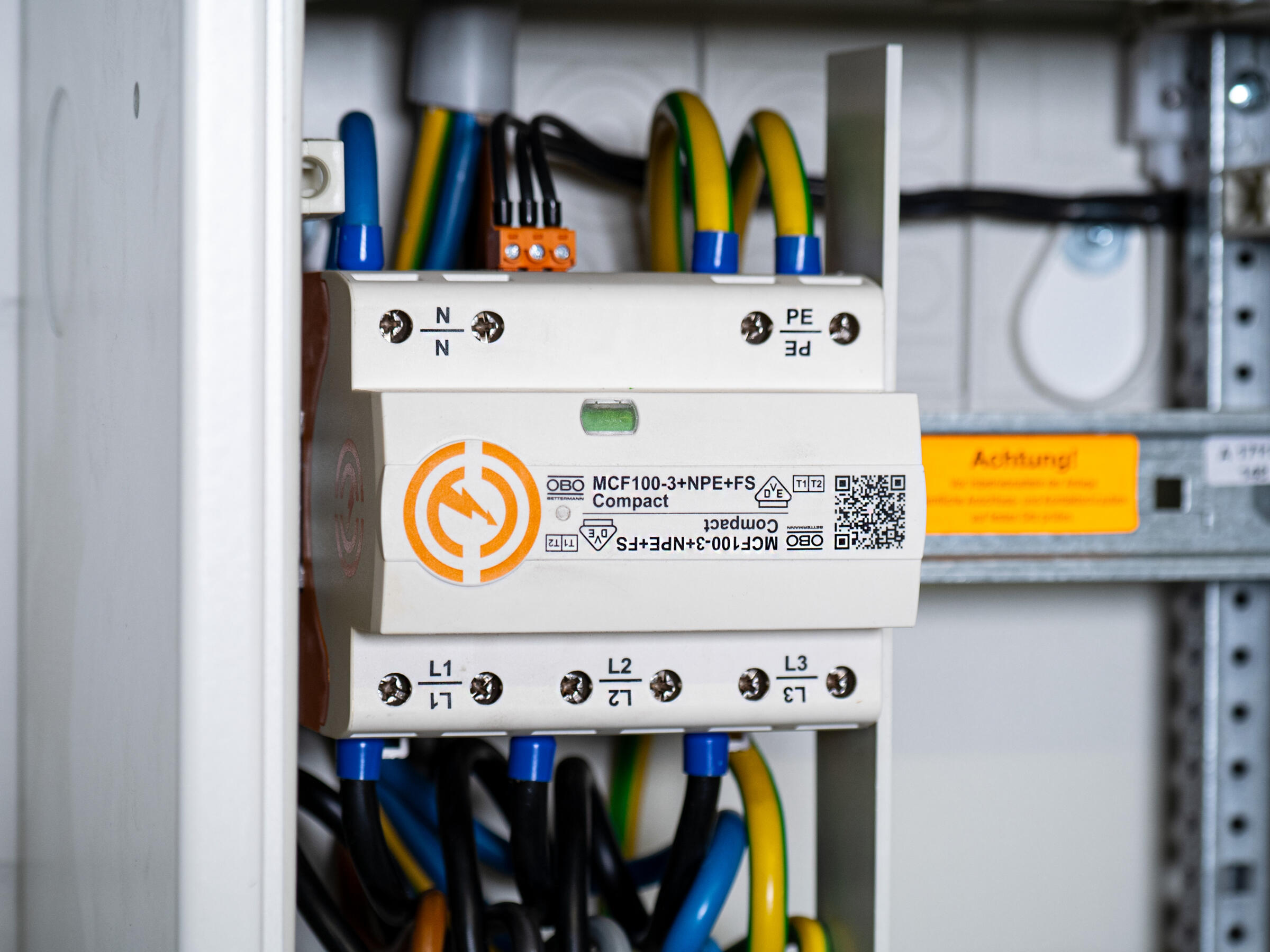

Mit dem neuen „Team“ gegen Überspannungen hat OBO Bettermann 3 neue Ableiterfamilien  entwickelt, mit denen Gebäude und Anlagen mit den unterschiedlichsten Anforderungen gemäß der neuen VDE 0100-443 und E VDE NAR 4100 wirksam geschützt werden können. Die Überspannungsschutzgeräte MCF Compact und V50 vom Typ 1 + 2 und V20 vom Typ 2 verhindern zuverlässig Überspannungen durch Blitzereignisse und Schalthandlungen, die elektronische Geräte oder Datenleitungen nachhaltig schädigen können. Modernste Halbleiter- und Funkenstreckentechnologien ermöglichen ein hohes Ableitvermögen.  Durch den modularen Aufbau der V50- und V20-Ableiter sind diverse Varianten vom 1- bis 4-poligen Gerät zu realisieren. Mit Hilfe der neuen Generation von Ableitern kann den z. T. immensen Kosten durch Datenverlust oder Produktionsausfall vorgebeugt werden. Die Qualität der neuen Geräte ist nach EN 61643-11 von einem externen Prüfinstitut VDE-zertifiziert. Alle Geräte haben natürlich eine Garantie über 5 Jahre.

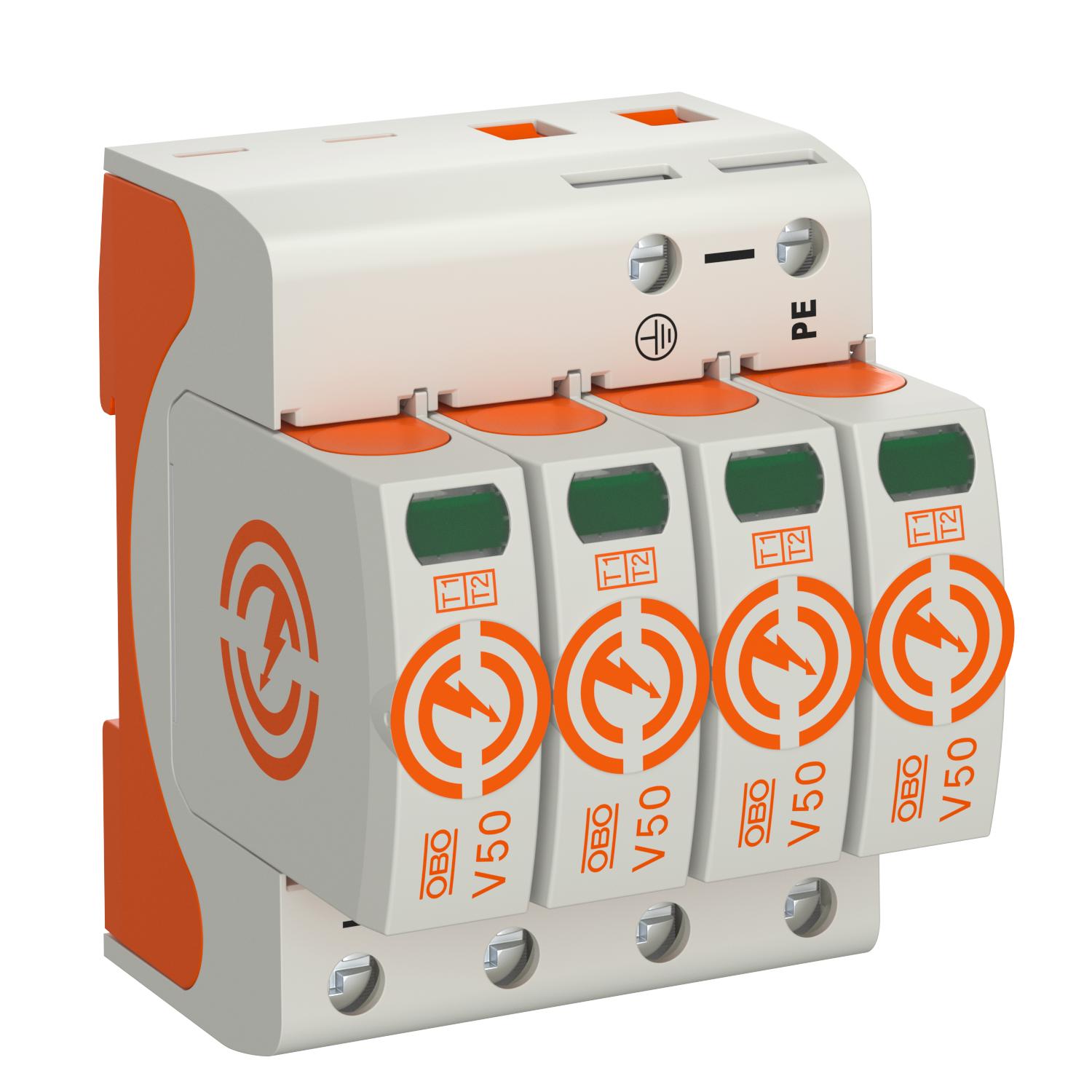

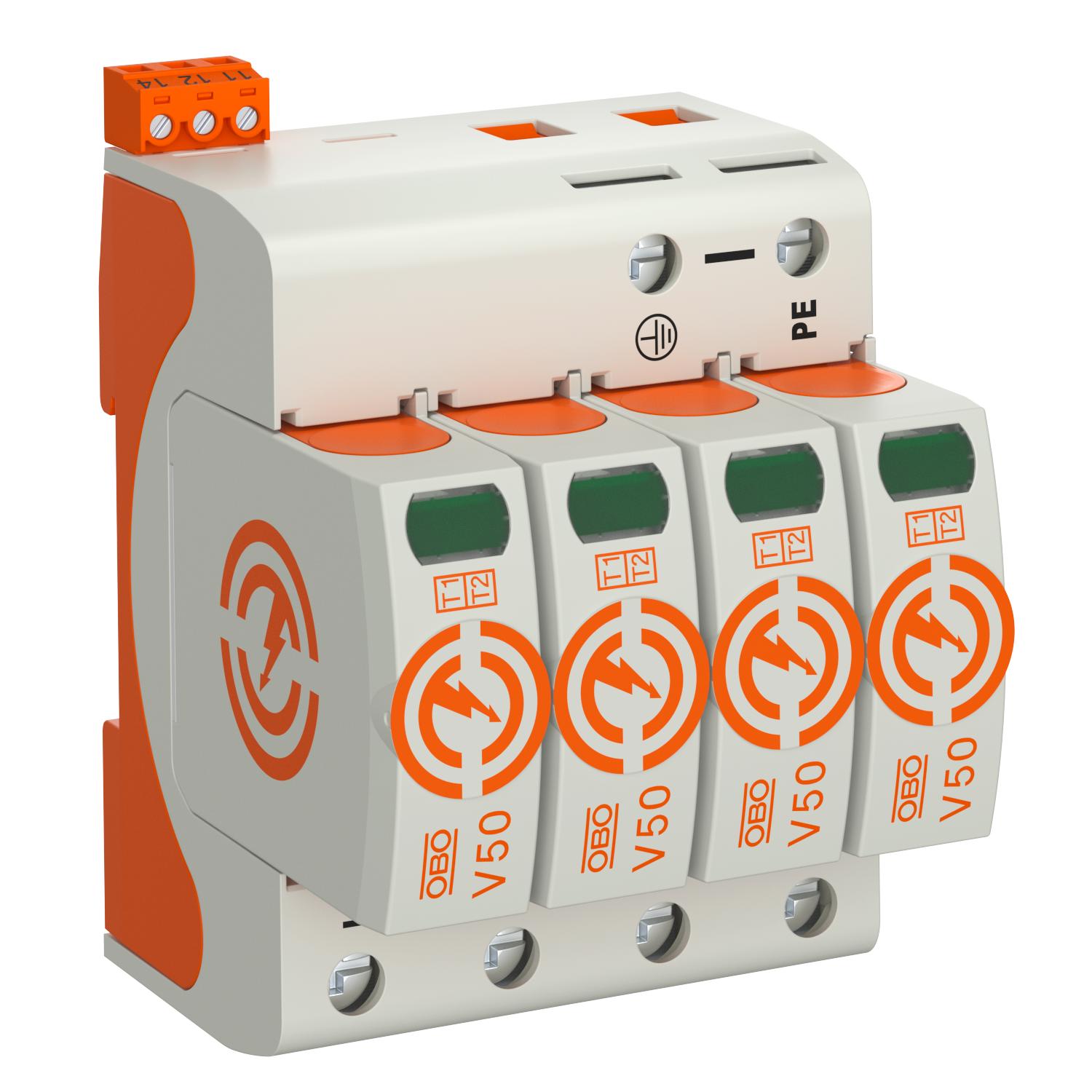

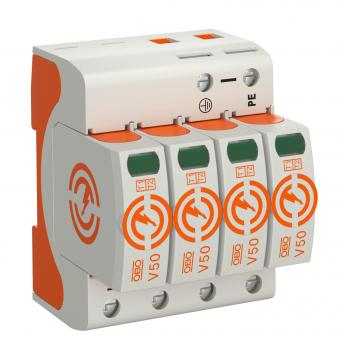

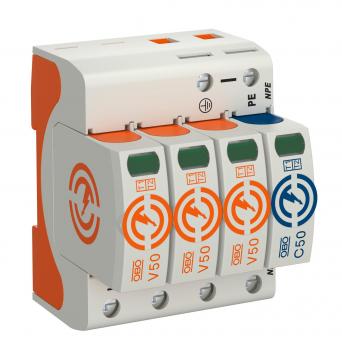

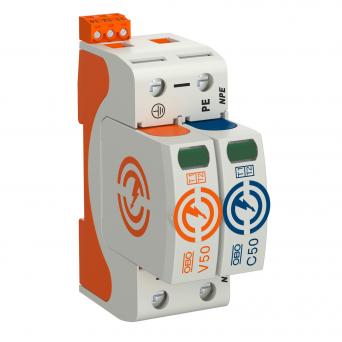

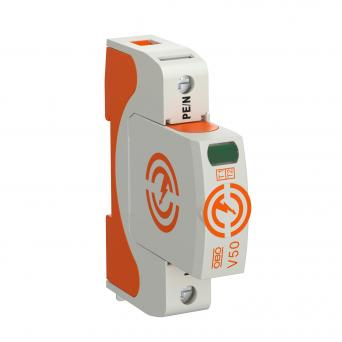

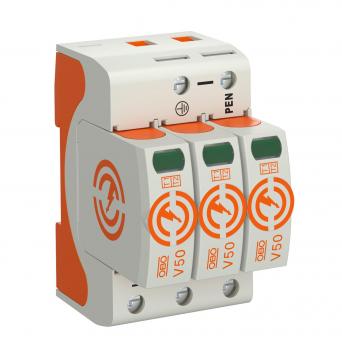

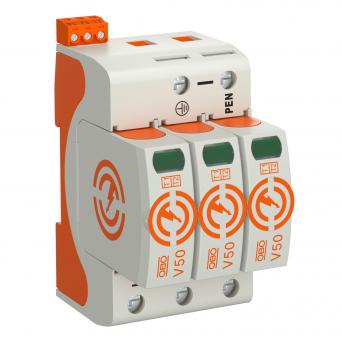

Die Kompakten für Gewerbe- und Wohngebäude - V50- – Blitzstrom-Kombiableiter Typ 1 + 2

Die Überspannungsschutzgeräte der V50-Serie für den Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) sind für die Blitzschutzklassen III – V konzipiert. Sie haben ein Blitzstromableitvermögen von 50 kA (12,5 A/Pol). Büros, Gewerbeimmobilien und Wohnhäuser mit äußerem Blitzschutz-System oder Freileitungseinspeisung können mit den V50-Ableitern sicher und normkonform vor Überspannungen geschützt werden. Auch diese Ableiter werden am Speisepunkt des Gebäudes installiert und bieten eine Anlagensicherung bis 160 A ohne separate Vorsicherung. Die Geräte werden in ein- bis vierpoliger Ausführung angeboten in 280 V, aber auch mit den Spannungsvarianten 150 V, 320 V und 385 V.

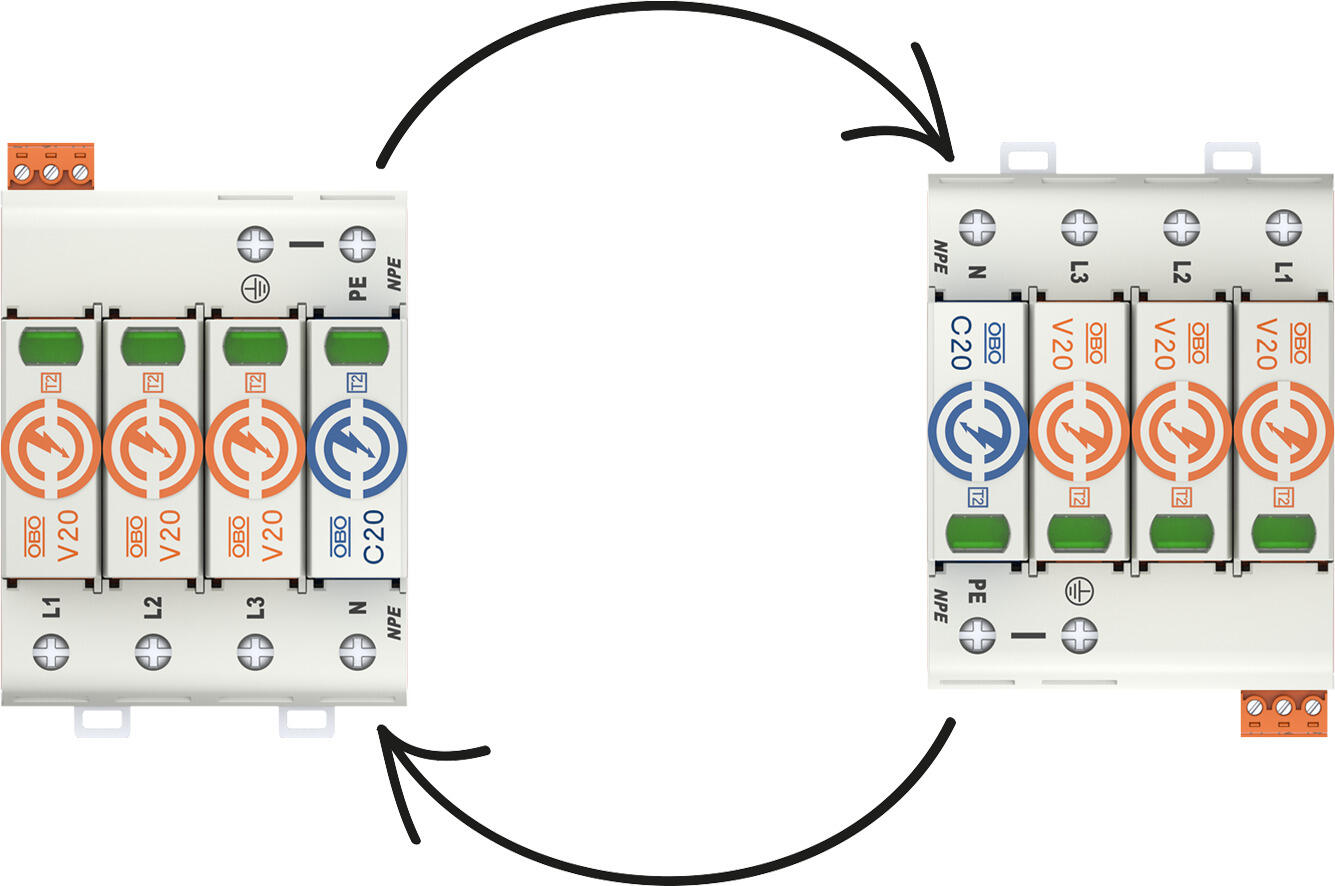

Neben der hervorragenden technischen Ausstattung können alle Überspannungsschutzgeräte leicht und unkompliziert montiert werden, indem sie auf die Hutschiene im Schaltschrank eingerastet werden. Die Ableiter V50 und V20 können aufgrund des universellen Aufbaus zudem um 180° gedreht eingebaut werden, so dass Kabel entweder oben oder unten, je nach Platzangebot, anzuschließen sind.

Eine Fernsignalisierung mit potentialfreiem Wechsler ist bei allen Geräten verfügbar. Zusätzlich signalisiert eine farbige, leckstromfreie Statusanzeige auch dem Endkunden, ob die Geräte noch funktionieren. Darüber hinaus sind die Ableiter VDE- und UL-getestet und entsprechen somit auch höchsten internationalen Standards.

Ein QR-Code auf den Geräten hilft, schnell technische Informationen mit verschiedenen Endgeräten wie Smartphone oder Tablet-PC von der OBO-Website abzurufen, z. B. wenn die dem Produkt beigelegte Montageanleitung nicht zur Hand ist.
