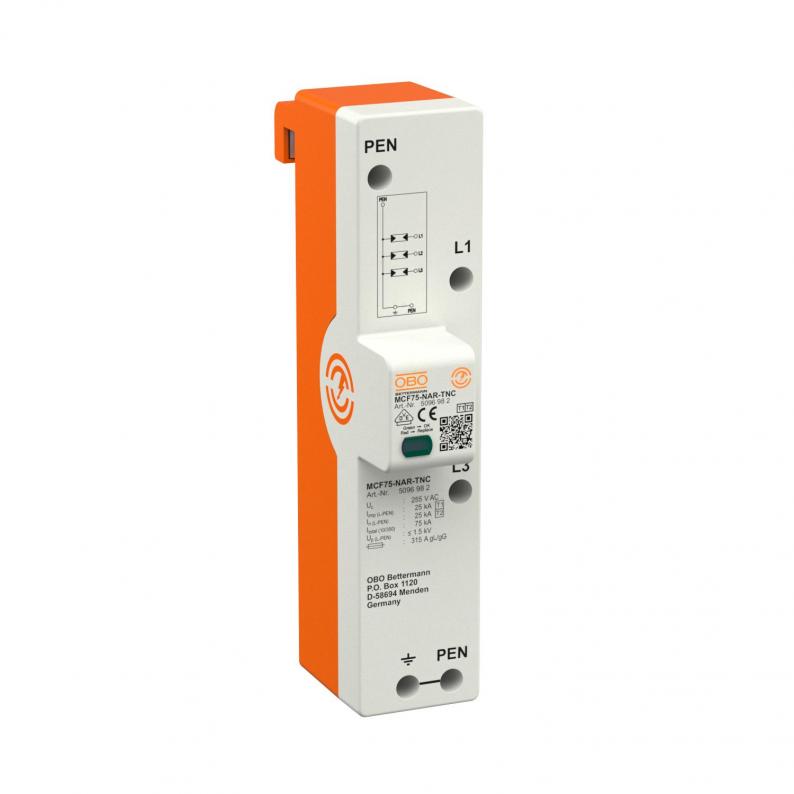

LightningController - MCF75-NAR-TNC
LightningController - MCF75-NAR-TNC
Art.Nr. 5096982 | EAN 4012196608768
Art.Nr. / Typ
Fernsignalisierung
Schutzart
IP20
Ausführung der Pole
3
Blitzstoßstrom (10/350 μs)
25 kA
Höchste Dauerspannung AC
255 V
kl. VKE: 1 Stück
1Stück
Beschreibung
Kombiableiter Typ 1+2 zur Montage auf 40-mm-Sammelschienen, für TN-C-Systeme
• Schutzpegel ≤1,5 kV zum Schutz der Endgeräte
• Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen bis 75 kA (10/350) 3-polig
• Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53)
• Folgestromlöschend bis 50 kA und max. Vorsicherung bis 315 A gL/gG
• Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100
Anwendung: Gebäude mit Blitzschutz oder Freileitungseinspeisung.
• Schutzpegel ≤1,5 kV zum Schutz der Endgeräte
• Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen bis 75 kA (10/350) 3-polig
• Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53)
• Folgestromlöschend bis 50 kA und max. Vorsicherung bis 315 A gL/gG
• Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100
Anwendung: Gebäude mit Blitzschutz oder Freileitungseinspeisung.
Technische Daten
Technische Daten
| Ansprechzeit | <100 ns |
|---|---|
| Ausführung | 3+NPE |
| Ausführung der Pole | 3 |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Blitzstoßstrom (10/350 μs) | 25 kA |
| Blitzstoßstrom (10/350) [gesamt] | 75 kA |
| Dimension | 255V |
| Drehmoment | 3,5 Nm |
| Fernsignalisierung | nein |
| Gehäusewerkstoff Überspannungsschutzbauteile | PA UL 94 V-0 |
| Höchste Dauerspannung (L-N) | 255 V |
| Höchste Dauerspannung AC | 255 V |
| Leiterquerschnitt flexibel (feindrähtig) max. | 2 AWG |
| Leiterquerschnitt flexibel (feindrähtig) max. | 35 mm² |
| Leiterquerschnitt flexibel (feindrähtig) min. | 7 AWG |
| Leiterquerschnitt flexibel (feindrähtig) min. | 10 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 35 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 2 AWG |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 7 AWG |
| Leitungsart für Überspannungsschutzgeräte | Energieleitung AC |
| Maximale Vorsicherung | 315 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 50 kA |
| Maximaler Ableitstoßstrom (8/20 μs) [L-N] | 50 kA |
| Montageart | Sammelschiene 40 mm |
| Nennableitstoßstrom (8/20 µs) | 25 kA |
| Nennableitstoßstrom (8/20 µs) [L-N] | 25 kA |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | TN-C |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Schutzart | IP20 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class I+II |
| Zulassungen | VDE |
Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 109 mm |
| Länge | 226 mm |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 75 kA |
|---|---|
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz | 50 kA eff |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 10 mm² |
| Max. netzseitiger Überstromschutz | 315 A |
| TOV-Spannung [L-N] - fail safe mode - 120 min | 442 V |
| TOV-Spannung [L-N] - withstand mode - 5 s | 440 V |
