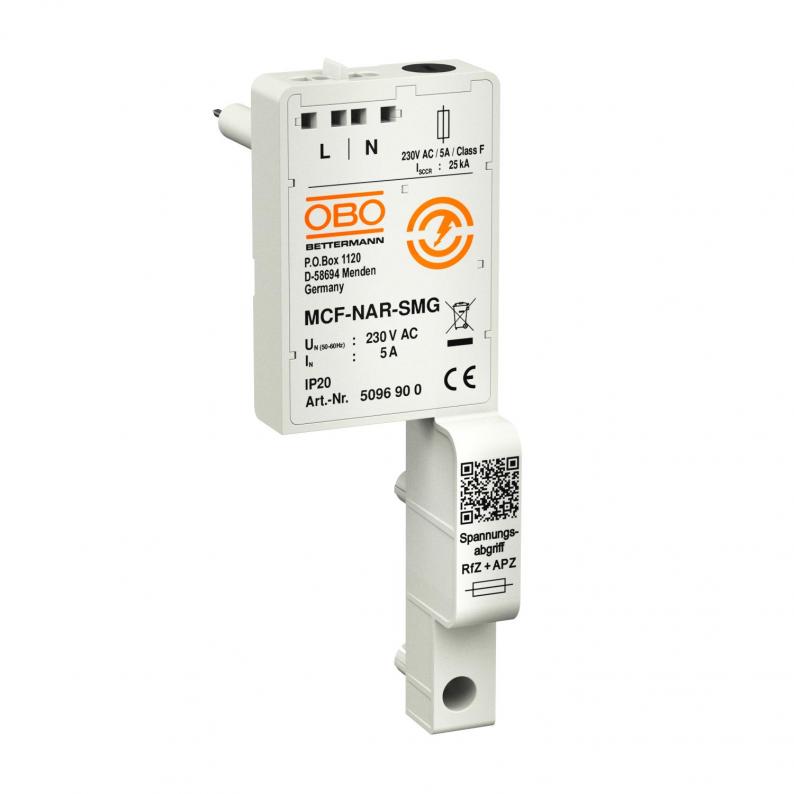

Spannungsabgriff für MCF-NAR-Serie
Art.Nr. 5096900 | EAN 4012196776368
Art.Nr. / Typ
5096900 / MCF-NAR-SMG
Schutzart
IP20
kl. VKE: 1 Stück
1Stück
Beschreibung
Adapter für den Spannungsabgriff im netzseitigen Anschlussraum
• einfache und platzsparende Spannungsabgriffe für den Abschlusspunktzählerplatz (APZ) und den Raum für Zusatzanwendungen (RfZ)
• mit Federkontakten für einfaches Anschließen der Adern
• inklusive 2 Buchsensteckern
• Sicherungsschraube gegen unerwünschtes Lösen
• austauschbare 5-A-Feinsicherung mit einem Ausschaltvermögen von 50 kA
• Sicherungshalter 6,3 x 32 mm
• einfache und platzsparende Spannungsabgriffe für den Abschlusspunktzählerplatz (APZ) und den Raum für Zusatzanwendungen (RfZ)
• mit Federkontakten für einfaches Anschließen der Adern
• inklusive 2 Buchsensteckern
• Sicherungsschraube gegen unerwünschtes Lösen
• austauschbare 5-A-Feinsicherung mit einem Ausschaltvermögen von 50 kA
• Sicherungshalter 6,3 x 32 mm
Technische Daten
Technische Daten
| Ausblasend | nein |
|---|---|
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Dimension | 230V |
| Explosionsgeprüfte Ausführung | nein |
| Fernsignalisierung | nein |
| Integrierte Vorsicherung | nein |
| Kurzschlussfest | nein |
| Leiterquerschnitt flexibel (feindrähtig) max. | 2,5 mm² |
| Leiterquerschnitt flexibel (feindrähtig) min. | 0,75 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 2,5 mm² |
| Montageart | auf Basiselement |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | alle |
| Prüfklasse Typ 1 | nein |
| Prüfklasse Typ 3 | nein |
| Schutzart | IP20 |
Abmessungen
| Breite | 49 mm |
|---|---|
| Höhe | 74 mm |
| Länge | 148 mm |
Anschlussmöglichkeiten
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 0,75 mm² |
|---|
