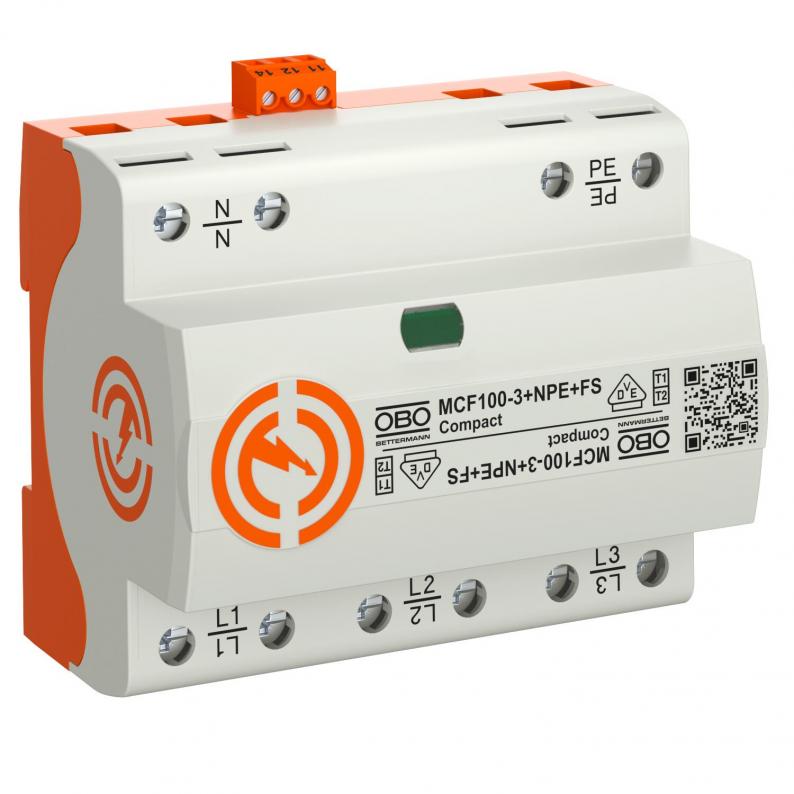

LightningController Compact - MCF100

…

Art.Nr. 5096987 | EAN 4012196487332

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5096987 / MCF100-3+NPE+FS

Ausführung der Pole

3+N/PE

Fernsignalisierung

Blitzstoßstrom (10/350 μs)

25 kA

Schutzart

IP20

Höchste Dauerspannung AC

255 V

kl. VKE: 1 Stück

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Kombiableiter, Blitzstrom- und Überspannungsableiter Typ 1+2

• Schutzpegel ≤ 1,5 kV
• zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen bis zu 100 kA (10/350) 3+NPE
• netzfolgestromlöschend 50 kA Ipeak, Ableitervorsicherung bis 315 A gL/gG
• erfüllt die Anforderungen der VDE-AR-N 4100 für den Einsatz im Vorzählerbereich
• gekapselte nicht ausblasende Funkenstrecken-Ableiter zum Einsatz in Verteilergehäusen

Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Compact Schutzgerät

Technische Daten

Ansprechzeit	<100 ns
Ausführung der Pole	3+N/PE
Betriebstemperatur max.	80 °C
Betriebstemperatur min.	-40 °C
Blitzstoßstrom (10/350 μs)	25 kA
Blitzstoßstrom (10/350) [gesamt]	100 kA
CO₂ Fußabdruck (GWP) Cradle-to-Gate	2,5954 kg CO₂e / 1 Stück
Dimension	255V
Drehmoment	5 Nm
Fernsignalisierung	ja
Folgestromlöschvermögen (eff) [N-PE]	50 kA
Gehäusewerkstoff Überspannungsschutzbauteile	PA UL 94 V-0
Höchste Dauerspannung (L-N)	255 V
Höchste Dauerspannung (N-PE)	255 V
Höchste Dauerspannung AC	255 V
Leiterquerschnitt flexibel (feindrähtig) max.	25 mm²
Leiterquerschnitt flexibel (feindrähtig) max.	3 AWG
Leiterquerschnitt flexibel (feindrähtig) min.	1,5 mm²
Leiterquerschnitt flexibel (feindrähtig) min.	16 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	2 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	35 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	16 AWG
Leitungsart für Überspannungsschutzgeräte	Energieleitung AC
Maximale Vorsicherung	315 A
Maximaler Ableitstoßstrom (8/20 μs)	50 kA
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	50 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]	100 kA
Montageart	Hutschiene 35 mm
Nennableitstoßstrom (8/20 µs)	35 kA
Nennableitstoßstrom (8/20 µs) [L-N]	35 kA
Nennableitstoßstrom (8/20 µs) [N-PE]	100 kA
Nennspannung AC (50 / 60 Hz)	230 V
Netzform	TT
Netzform TN	ja
Netzform TN-C-S	ja
Netzform TN-S	ja
Netzform TT	ja
Polzahl	4
Schutzart	IP20
Signalisierung am Gerät	optisch
SPD nach EN 61643-11	Typ 1+2
SPD nach IEC 61643-1	class I+II
TOV-Spannung [N-PE] - withstand mode - 200 ms	1200 V
Zulassungen	VDE

Abmessungen

Breite	107 mm
Höhe	70 mm
Länge	90 mm

Anschlussmöglichkeiten

Ableitstoßstrom (8/20 µs) [gesamt]	100 kA
Anschlussquerschnitt FM-Klemmen max.	1,5 mm²
Anschlussquerschnitt FM-Klemmen max.	16 AWG
Anschlussquerschnitt FM-Klemmen min.	0,5 mm²
Anschlussquerschnitt FM-Klemmen min.	28 AWG
FM-Kontakte	Wechsler
Gemeinsamer Schutzpegel [L-PE]	2,5 kV
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz	50 kA eff
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	1,5 mm²
Max. netzseitiger Überstromschutz	315 A
Schaltleistung AC	250V/ 1,5A
Schaltleistung DC	250V/ 0,1A
Schutzpegel [L-N]	≤1,5
SPD nach UL 1449	Type 4
TOV-Spannung [L-N] - fail safe mode - 120 min	442 V
TOV-Spannung [L-N] - withstand mode - 5 s	440 V
