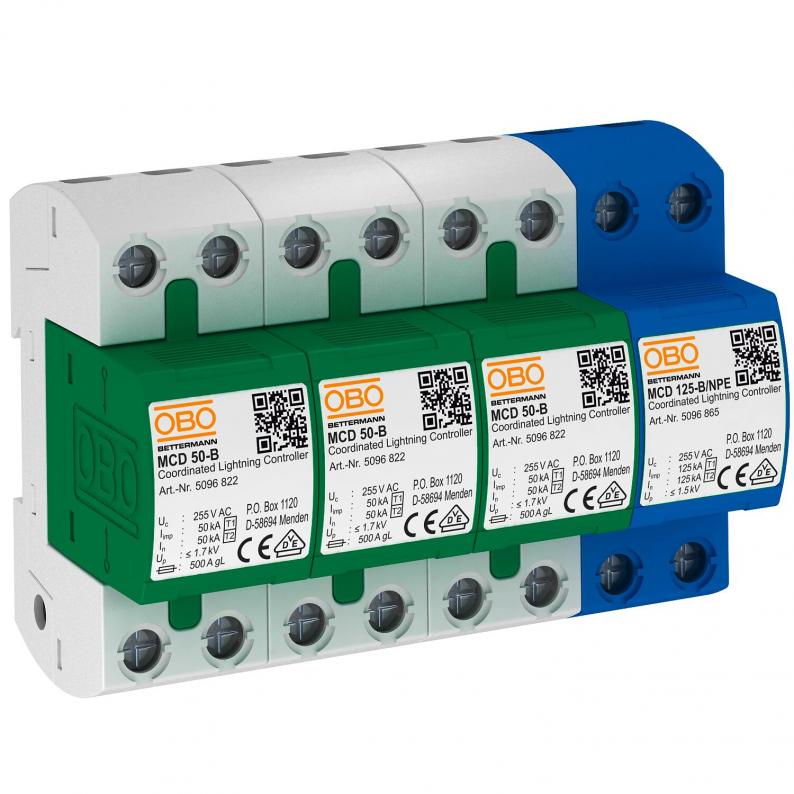

Kombiableiter 3-polig + NPE

…

Art.Nr. 5096879 | EAN 4012195077091

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5096879 / MCD 50-B 3+1

Ausführung der Pole

3+N/PE

Schutzart

IP20

Höchste Dauerspannung AC

255 V

kl. VKE: 1 Stück

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Kombiableiter Typ 1+2 , 4-polig, zum Einsatz in TT- und TN-S-Netzen.

Komplett vorkonfektioniert und anschlussfertig bestehend aus:
3 x MCD 50-B: Koordinierter Blitzstromableiter Typ 1+2 nach EN 61643-11 und
1 x MCD 125-B/NPE: Koordinierte N-PE-Funkenstrecke Typ 1+2 nach EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305.

• Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen 50 kA (10/350) pro Pol und bis zu 125 kA (10/350) gesamt
• Schutzpegel <1,7 kV, ermöglicht den Geräteschutz
• Kurzschlussfestigkeit 10 kA, Ableitervorsicherung bis 500 A gL/gG
• Gekapselte, nicht ausblasende Funkenstrecke

Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.

Technische Daten

Ansprechzeit	<100 ns
Ausblasend	nein
Ausführung	3+NPE
Ausführung der Pole	3+N/PE
Betriebstemperatur max.	85 °C
Betriebstemperatur min.	-40 °C
Blitzstoßstrom (10/350 μs)	50 kA
Blitzstoßstrom (10/350) [gesamt]	125 kA
Dimension	255V
Fernsignalisierung	nein
Folgestromlöschvermögen (eff) [N-PE]	0,1 kA
Höchste Dauerspannung (L-N)	255 V
Höchste Dauerspannung (N-PE)	255 V
Höchste Dauerspannung AC	255 V
Kurzschlussfestigkeit	10 kA
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	50 mm²
Leitungsart für Überspannungsschutzgeräte	Energieleitung AC
LPZ	0→2
Maximale Vorsicherung	500 A
Montageart	Hutschiene 35 mm
Nennableitstoßstrom (8/20 µs)	50 kA
Nennableitstoßstrom (8/20 µs) [L-N]	50 kA
Nennableitstoßstrom (8/20 µs) [N-PE]	125 kA
Nennlaststrom (Ein- / Ausgangsklemme)	125 A
Nennspannung AC (50 / 60 Hz)	230 V
Netzform	TN-S, TT
Netzform DC	nein
Netzform IT	nein
Netzform sonstige	nein
Netzform TN	ja
Netzform TN-C	nein
Netzform TN-C-S	ja
Netzform TN-S	ja
Netzform TT	ja
Polzahl	1
Prüfklasse Typ 1	ja
Prüfklasse Typ 2	ja
Schutzart	IP20
Signalisierung am Gerät	keine
SPD nach EN 61643-11	Typ 1+2
SPD nach IEC 61643-1	class I+II
Zulassungen	VDE

Abmessungen

Breite	140 mm
Höhe	69 mm
Länge	100 mm

Anschlussmöglichkeiten

Ableitstoßstrom (8/20 µs) [gesamt]	125 kA
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz	10 kA
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	10 mm²
Max. netzseitiger Überstromschutz	500
Schutzpegel [L-N]	≤1,7
