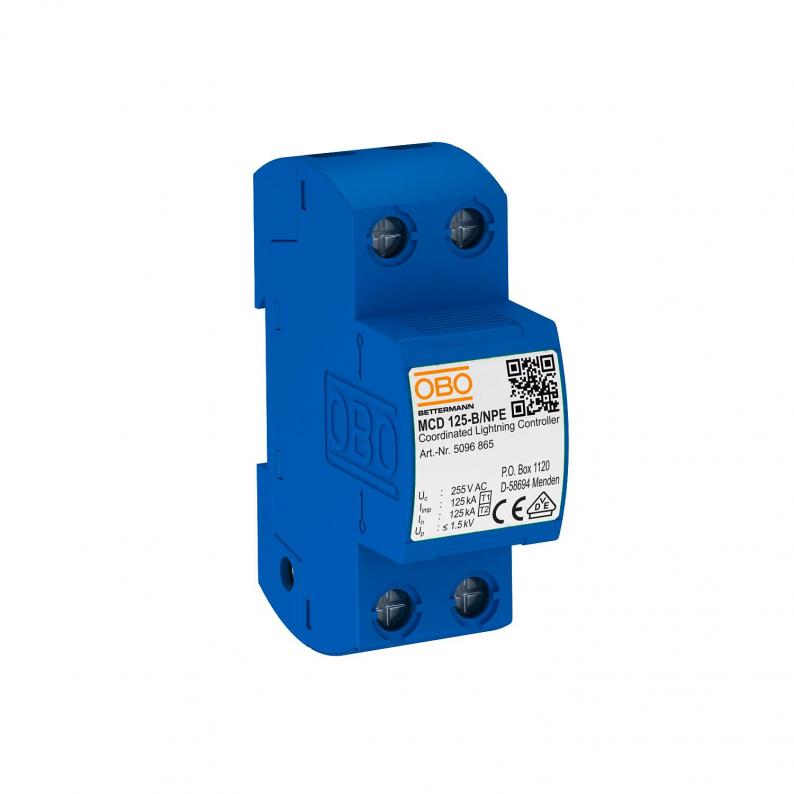

Kombiableiter 1-polig NPE
Kombiableiter 1-polig NPE
Art.Nr. 5096865 | EAN 4012195541394
Art.Nr. / Typ
5096865 / MCD 125-B NPE
Höchste Dauerspannung AC
255 V
Ausführung der Pole
N/PE
Schutzart
IP20
kl. VKE: 1 Stück
1Stück
Beschreibung
Kombiableiter Typ 1+2, N-PE zum Einsatz in TN-S- und TT-Netzen.
MCD 125-B/NPE: Koordinierte N-PE-Funkenstrecke Typ 1+2 nach EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305.
• Ableitervermögen 125 kA (10/350 µs)
• Inkl. Steckkappen zur Kennzeichnung der Anschlüsse
• Schutzpegel < 1,5 kV, ermöglicht den Geräteschutz
• Gekapselt, nicht ausblasende Funkenstrecke
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
MCD 125-B/NPE: Koordinierte N-PE-Funkenstrecke Typ 1+2 nach EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305.
• Ableitervermögen 125 kA (10/350 µs)
• Inkl. Steckkappen zur Kennzeichnung der Anschlüsse
• Schutzpegel < 1,5 kV, ermöglicht den Geräteschutz
• Gekapselt, nicht ausblasende Funkenstrecke
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Technische Daten
Technische Daten
| Ansprechzeit | <100 ns |
|---|---|
| Ausblasend | nein |
| Ausführung | 1-polig; 255V |
| Ausführung der Pole | N/PE |
| Betriebstemperatur max. | 85 °C |
| Betriebstemperatur min. | -40 °C |
| Blitzstoßstrom (10/350 μs) | 125 kA |
| Blitzstoßstrom (10/350) [gesamt] | 125 kA |
| Dimension | 255V |
| Fernsignalisierung | nein |
| Folgestromlöschvermögen (eff) [N-PE] | 0,1 kA |
| Höchste Dauerspannung (N-PE) | 255 V |
| Höchste Dauerspannung AC | 255 V |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 50 mm² |
| LPZ | 0→2 |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 125 kA |
| Nennableitstoßstrom (8/20 µs) [N-PE] | 125 kA |
| Nennlaststrom (Ein- / Ausgangsklemme) | 125 A |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | sonstige |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform sonstige | nein |
| Netzform TN | ja |
| Netzform TN-C | nein |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Polzahl | 1 |
| Prüfklasse Typ 1 | ja |
| Prüfklasse Typ 2 | ja |
| Schutzart | IP20 |
| Signalisierung am Gerät | keine |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class I+II |
| Zulassungen | VDE |
Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 69 mm |
| Länge | 100 mm |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 125 kA |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 10 mm² |
