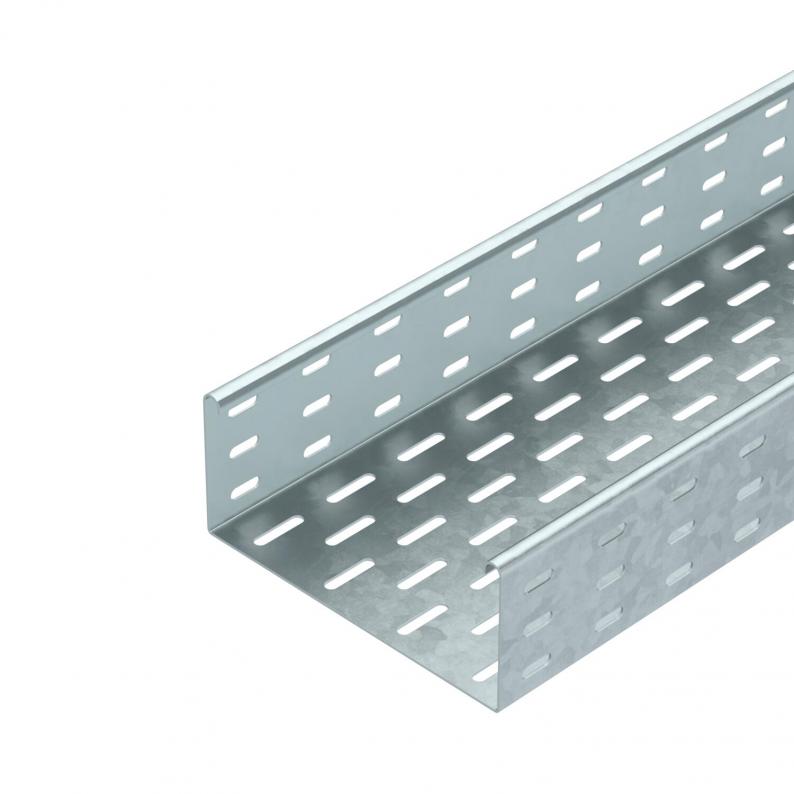

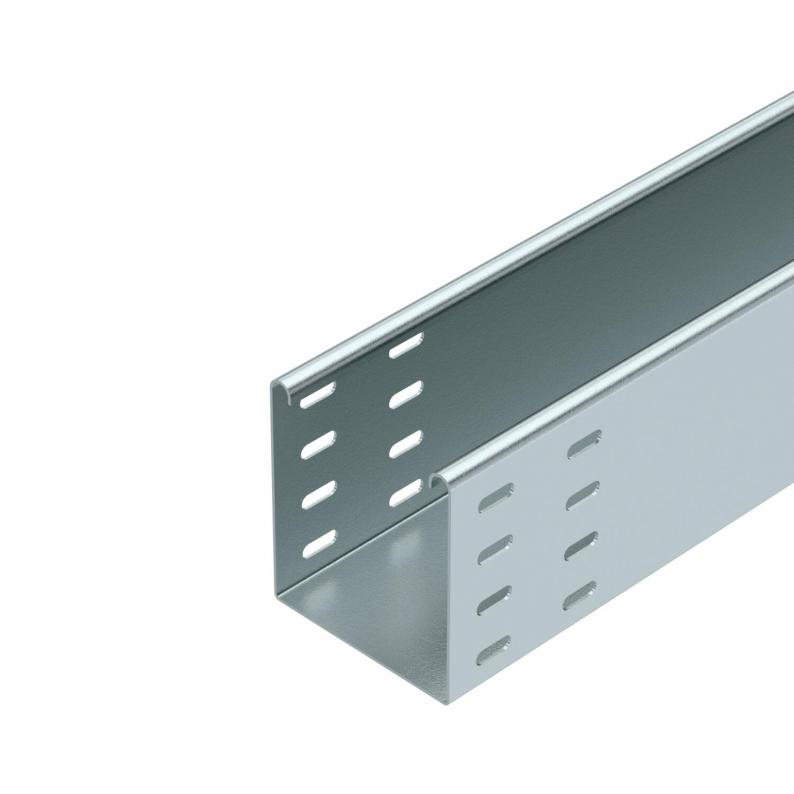

Montagehilfe Kabelrinnen-System MKS, SKS, DKS, IKS
Einbau Reduzierwinkel und Endabschlussblech
Das Bauteil Reduzierwinkel und Endabschlussblech wird als Abschluss und zur Breitenreduzierung von Kabelrinnen eingesetzt.
Schraubenlose Trennstegmontage
Schraubenlose Montage des Trennsteg TSG ... mit Klemmstück KS KR. Der Trennsteg kann ohne Bearbeitung über die Stoßstelle geführt werden und mit Hilfe des Trennstegverbinders TSGV schraubenlos verbunden werden.
Trennstegmontage mit Schraubverbindung
Geschraubte Trennstegbefestigung des Trennsteg TSG 60 mit Flachrundschrauben M6x12. Der Trennsteg kann einfach über die Stoßstelle geführt werden und mit Hilfe des Trennstegverbinders TSGV schraubenlos verbunden werden.
Montage Bogen (Breite 100 - 300 mm)
Der Bogen in den Breiten 100 bis 300 mm wird einseitig in den Holm und auf der anderen Seite über den Verbinder geschoben. Im Bereich der Formteile sollten weitere Unterstützungen vorgesehen werden.
Montage Bogen (Breite 400 - 600 mm)
Der Bogen in den Breiten 400 bis 600 mm wird mit Verbindern und Stoßstellenleiste mit der Kabelrinne verbunden. Im Bereich der Formteile sollten weitere Unterstützungen vorgesehen werden.
Montage Anbau-Abzweigstück (Breite 100 - 300 mm)
Zur Montage des Anbau-Abzweigstücks wird der Holm der Kabelrinne ausgetrennt und das Anbau-Abzweigstück eingefügt und verschraubt. Im Bereich der Formteile sollten weitere Unterstützungen vorgesehen werden.
Montage Anbau-Abzweigstück (Breite 400 - 600 mm)
Zur Montage des Anbau-Abzweigstücks wird der Holm der Kabelrinne ausgetrennt und das Anbau-Abzweigstück eingefügt und verschraubt. Im Bereich der Formteile sollten weitere Unterstützungen vorgesehen werden.
Montage Anbau-Abzweigstück vertikal
Vertikaler Einbau des Anbau-Abzweigstücks als Abgangstrichter längs.
Montage Anbau-Abzweigstück vertikal
Vertikaler Einbau des Anbau-Abzweigstücks als Abgangstrichter längs.
Montage T-Abzweigstück (Breite 100 - 300 mm)
Das T-Abzweigstück in den Breiten 100 bis 300 mm wird einseitig in den Holm und auf der anderen Seite über den Verbinder geschoben. Im Bereich der Formteile sollten weitere Unterstützungen vorgesehen werden.
Montage T-Abzweigstück (Breite 400 - 600 mm)
Das T-Abzweigstück in den Breiten 400 bis 600 mm wird mit Verbindern und Stoßstellenleiste mit der Kabelrinne verbunden. Im Bereich der Formteile sollten weitere Unterstützungen vorgesehen werden.
Montage Kreuzung (Breite 100 - 300 mm)
Die Kreuzung in den Breiten 100 bis 300 mm wird über die Verbinder geschoben und verschraubt. Im Bereich der Formteile sollten weitere Unterstützungen vorgesehen werden.
Montage Kreuzung (Breite 400 - 600 mm)
Die Kreuzung in den Breiten 400 bis 600 mm wird mit Verbindern und Stoßstellenleiste mit der Kabelrinne verbunden. Im Bereich der Formteile sollten weitere Unterstützungen vorgesehen werden.
Bogen 90° (steigend/fallend)
Bogen 90° in steigender oder fallender Ausführung zur Herstellung einfacher vertikaler Richtungsänderungen.
Montage Gelenkbogen-Element vertikal
Montage des Gelenkbogen-Elements vertikal zur Herstellung von Gelenkbögen. Das Gelenkbogen-Element wird mit Gelenkverbindern mit der Kabelrinne verbunden.
Montage Gelenkbogen vertikal fallend
Gelenkbogen vertikal fallend zur Überbrückung von Höhenversätzen. Der Gelenkbogen wird mit Gelenkverbindern mit der Kabelrinne verbunden.
Montage Gelenkbogen vertikal steigend
Gelenkbogen vertikal steigend zur Überbrückung von Höhenversätzen. Der Gelenkbogen wird mit Gelenkverbindern an der Kabelrinne montiert.
Schraubenlose Deckelmontage
Schraubenlose Montage des ungelochten Deckels Typ DRLU auf eine Kabelrinne mit Hilfe der Deckelklammer Typ DKU. Die Deckelklammer rastet im oberen Loch des Seitenholmes ein.
Montage Bodenendblech
Befestigung des Bodenendblechs Typ BEB zum Schutz von Kabeln und Leitungen.
Montageplatte mit Schnellbefestigung
Befestigung der Montageplatte Typ MP an der Kabelrinne. Die Montageplatte kann mit Schnellbefestigungen am Holm fixiert und mit Flachrundschrauben Typ FRS B dauerhaft befestigt werden.
Montageplatte universal
Befestigung der Montageplatte Typ MP UNI an Kabelrinne.
Befestigung auf Ausleger
Die Befestigung der Kabelrinne auf dem Ausleger wird mit Flachrundschrauben FRS M6x12 durchgeführt.
Kabelrinnenmontage an Stahlträger
Kabelrinnenmontage mit Spannklauen des Typs TKS-L-25 und U-Stielen als Kragträger an Stahlträgern. Zur sicheren Funktion sind Distanzstücke Typ DSK einzusetzen.
Erstellung eines steigenden oder fallenden Höhenversprungs
Die Kabelrinne wird nach Einschnitt der Seitenholme manuell im passenden Winkel von 0-60 ° abgeknickt und mit dem Längsverbinder RLVKV 60 FS fixiert. Ein Einschnitt des Bodenblechs ist nicht notwendig.
Montagehilfe Kabelrinnen-System MKS, SKS, DKS, IKS
Anwendung Mittenabhängung
Mittenabhängung der Kabelrinnen-Systeme MKS, SKS, EKS, DKS und IKS mit der Mittenabhängung Typ MAH und Gewindestange 2078/M10.
Anwendung Deckenmontage
Deckenmontage einer Kabelrinne mit Hängestiel und Wand- und Stielausleger.
Anwendung Wandmontage mit Ausleger
Standardmontage einer Kabelrinne an der Wand mit Wand- und Stielauslegern.
Schraubenloses Längsverbinder-Set RV
Darstellung des im Lieferumfang befindlichen Schnellverbinder-Set RV.. bei bandverzinkten Kabelrinnen (Informationen zum Verbinder erhalten Sie in der Artikelbeschreibung).
Montage Längsverbinder-Set RV
Einfach die beiden Seitenteile des Verbinder-Sets in den Seitenholm einklemmen.
Schraubenloses Längsverbinder-Set RV
Die zugehörige Stoßstellenleiste nach unten drücken, bis es eingerastet ist.
Schraubenloses Längsverbinder-Set RV
Korrekt eingesetztes Längsverbinder-Set RV.
Längsverbindung mit Stoßstellenabdeckung
Kabelrinne mit geschraubter Längsverbindung und Stoßstellenleiste Typ SSLB. Die Stoßstellenleiste ist auch über die Leiste des Längsverbinder-Sets RV montierbar.
Winkelverbindung horizontal von Kabelrinnen
Horizontale Winkelverbindung von Kabelrinnen bei bauseits erstellten Winkeln und geschnittenen Kabelrinnenenden.
Gelenkverbindung vertikal von Kabelrinnen
Vertikale Gelenkverbindung von Kabelrinnen bei bauseits erstellten Höhenversprüngen mit beliebigen Winkeln.
Bogenerstellung mit Eckverbinder
Bei bauseits zu erstellenden 90°-Bögen kann zur Vergrößerung des Innenradius der Eckverbinder Typ REV eingesetzt werden.
Direkte Verbindung mit Eckverbindern
Eckverbinder Typ REV zur Vergrößerung des Winkels bei Erstellung von T-Abzweigen ohne Formteile. Im Bereich von Abzweigen sollten weitere Unterstützungen vorgesehen werden.
Abzweig mit Winkelverbinder
Montage eines bauseits angefertigten T-Abgangs mit Winkelverbindern Typ WKV. Im Bereich von Abzweigen sollten weitere Unterstützungen vorgesehen werden.
