Weitspann-Kabelleiter mit gelochtem Seitenholm in 110 mm Seitenhöhe. Befestigung von Kabeln und Leitungen mit Bügelschelle Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
- Technische Daten
-
Technische Daten
Abmessung 110 x 200 Ausführung der Sprossen Profil ungelocht Ausführung des Seitenholms Profil (offen) Dimension 110x200x6000 Funktionserhalt nein Holmstärke 2 mm Nutzquerschnitt 186 cm² Nutzquerschnitt 18600 mm² Oberfläche bandverzinkt Rostfreier Stahl, gebeizt nein Seitenlochung ja Weitspann-Ausführung ja Werkstoff Stahl Abmessungen
Breite 200 mm Höhe 110 mm Länge 6000 mm Länge 6000 ft Maß B 200 mm Maß L 6000 mm Schlitzmaß Sprosse 17,00 Belastungen
Stützabstand 3,0m 2,5 kN/m Stützabstand 3,5m 1,98 kN/m Stützabstand 4,0m 1,6 kN/m Stützabstand 4,5m 1,31 kN/m Stützabstand 5,0m 1,1 kN/m Stützabstand 6,0m 0,8 kN/m Stützabstand 7,0m 0,4 kN/m Technische Daten

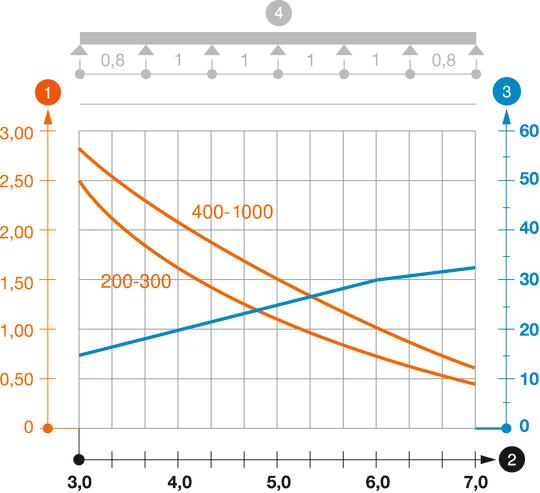

Belastungsdiagramm Weitspannkabelleiter Typ WKLG 110
- Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
- Stützweite in m
- Holmdurchbiegung in mm bei zulässig kN/m
- Belastungsschema beim Prüfverfahren
- Belastungskurve mit Kabelrinne/-leiterbreite in mm
- Holmdurchbiegungskurve je nach Stützweite
- Alle Typen
-
Alle Typen
