Produktbeschreibung

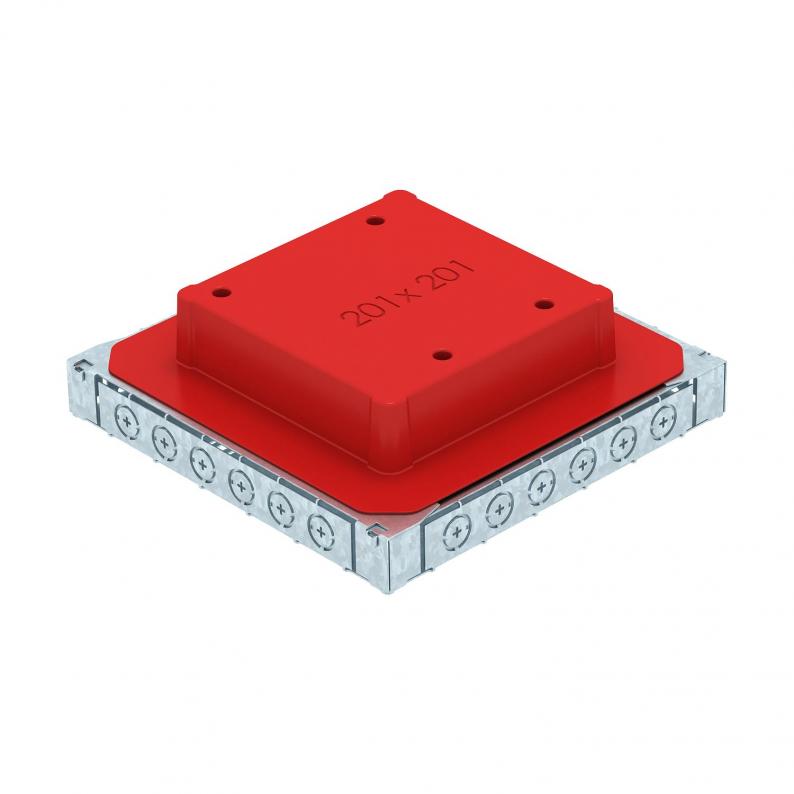

Unterflur-Anschlussdose mit fester und unveränderlicher Einbauöffnung von 201 x 201 mm für eine Einbaueinheit der Nenngröße 4. Die Montageöffnung wird durch einen im Lieferumfang enthaltenen Schalkörper hergestellt. Die Unterflurdose verfügt über Einbauöffnungen für einen 2- oder 3-zügigen Unterflurkanal aus Stahlblech der Nenngröße 25038 sowie sechs Installationsrohre M20 oder M25 auf allen vier Seiten. Die Dose eignet sich grundsätzlich für den Einsatz in Fußbodenaufbauten mit Zementestrich mit einer Aufbauhöhe bis 90 mm.
-
- Technische Daten
-
Technische Daten

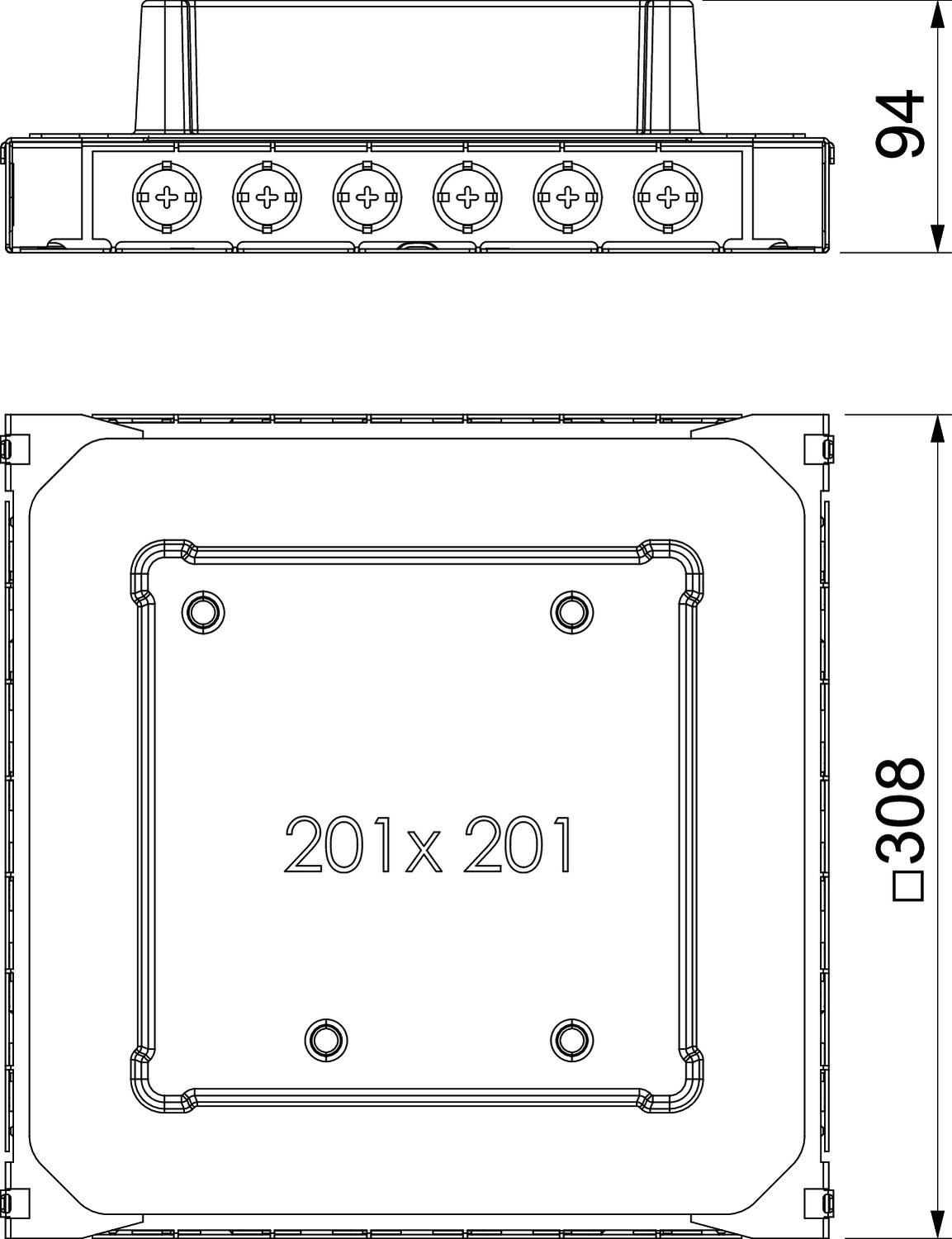

Anzahl der einbaubaren Geräte 1 Bodenblech nein Bodenbündig versenkbar nein Dichtungseinbaumöglichkeit ja Dimension 308x308x92 Einbauöffnung für Aufflurtank nein Einbauöffnung für Einbaueinheit quadratisch Entkoppelbar nein Estrichhöhe max. 90 mm Estrichhöhe min. 65 mm für Rohranschluss ja Geeignet für estrichbündigen geschlossenen Unterflurkanal nein Geeignet für estrichüberdeckten Unterflurkanal ja Geeignet für Unterflurkanal nein Kanalbreite max. 250 mm Kanalbreite min. 250 mm Kanalhöhe max. 38 mm Kanalhöhe min. 38 mm Nenngröße 308 mm Nenngröße für Geräteeinbaueinheiten 4 Nivellierbereich max. 95 mm Nivellierbereich min. 62 mm Oberfläche bandverzinkt Schutzart (IP) im genutzten Zustand IP20 Werkstoff Stahl Abmessungen
Breite 308 mm Höhe 92 mm Länge 308 mm - Alle Typen
