Kabelverschraubung, PG-Gewinde, lichtgrau
Kabelverschraubung, PG-Gewinde, lichtgrau
Art.Nr. 2024764 | EAN 4012195447078
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
kl. VKE: 25 Stück
25Stück
Beschreibung
Kabelverschraubung mit PG-Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerkästen im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0989 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 18 mm |
| Dichtbereich D min. | 9 mm |
| Dimension | PG21 |
| explosionsgeschützt | nein |
| Farbe | lichtgrau; RAL 7035 |
| Flachkabelverschraubung | nein |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | Pg 21 |
| Gewindeart | PG |
| Gewindelänge | 11 mm |
| Gewindenenngröße | 21 |
| Gewindesteigung | 1,41 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 5 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite | 33 |
| Schutzart | IP68 |
| Sechskant Eckmaß | 37,5 mm |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |

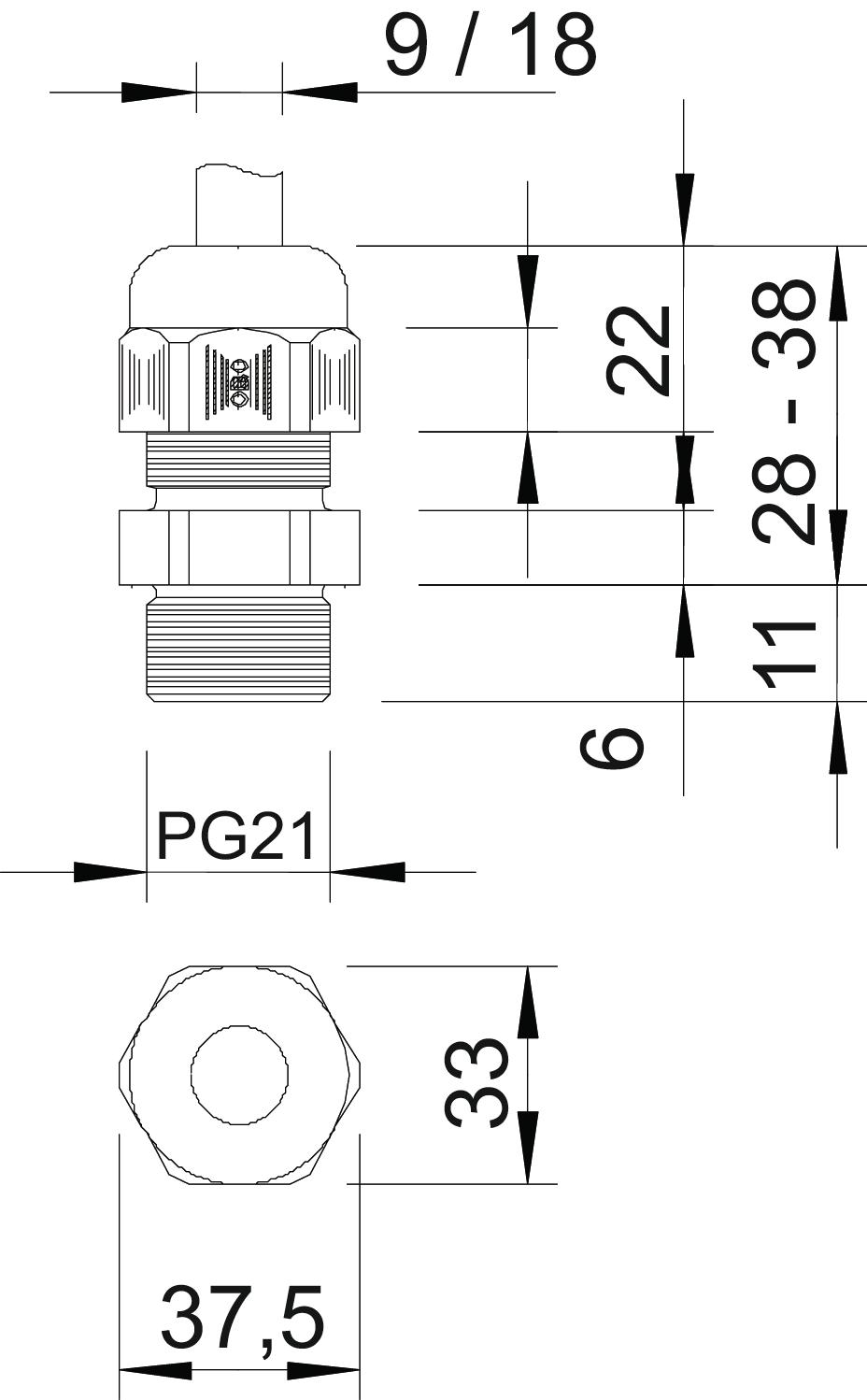

Abmessungen
| Maß E | 37,5 mm |
|---|---|
| Maß L max. | 38 mm |
| Maß L min. | 28 mm |
| Maß L1 | 11 mm |
| Maß L2 | 6 mm |
| Maß L3 | 22 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Gewinde
Mehrfach Dichteinsatz
Farbe
Art.Nr.
V-TEC PG9 LGR
Pg 9
nein
lichtgrau; RAL 7035
2024713
V-TEC PG11 LGR
Pg 11
nein
lichtgrau; RAL 7035
2024721
V-TEC PG13 LGR
Pg 13,5
nein
lichtgrau; RAL 7035
2024748
V-TEC PG16 LGR
Pg 16
nein
lichtgrau; RAL 7035
2024756
V-TEC PG21 LGR
Pg 21
nein
lichtgrau; RAL 7035
2024764
V-TEC PG29 LGR
Pg 29
nein
lichtgrau; RAL 7035
2024772
V-TEC PG36 LGR
Pg 36
nein
lichtgrau; RAL 7035
2024780
V-TEC PG42 LGR
Pg 42
nein
lichtgrau; RAL 7035
2024799
V-TEC PG48 LGR
Pg 48
nein
lichtgrau; RAL 7035
2024802
