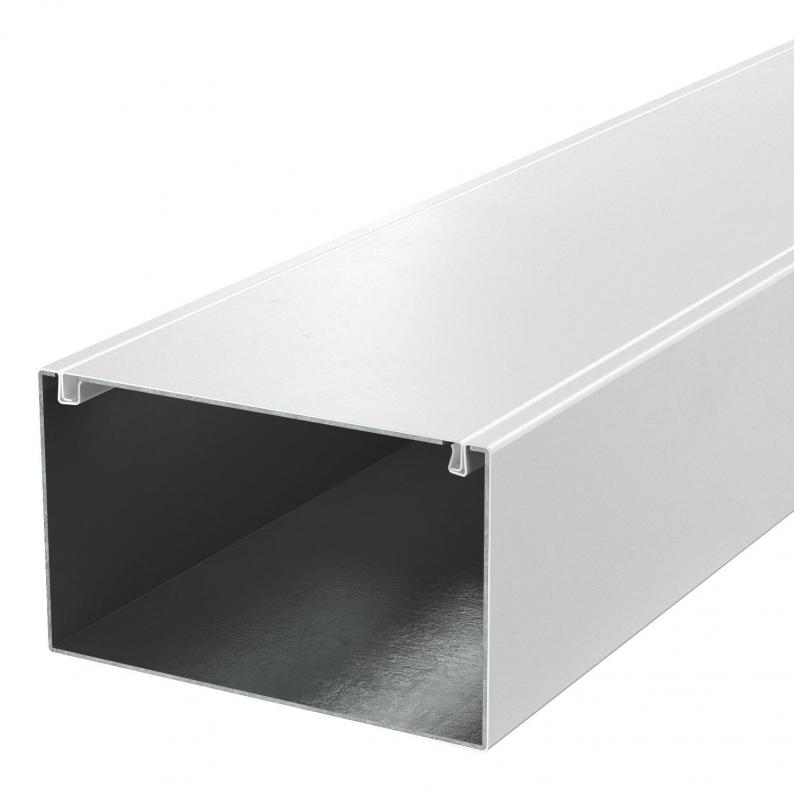

Installationskanal mit Brandschutzgewebe PYROLINE® Rapid PLM, Kanalhöhe 120 mm, reinweiß
Typ PLM D 1220 RW
|Art.Nr. 7218014
|EAN 4012197351311


Art.Nr. / Typ
7218014 / PLM D 1220 RW
Farbe
reinweiß; RAL 9010
kl. VKE: 2 m
2m
m
Beschreibung
Installationskanal aus Metall mit intumeszierendem Brandschutzgewebe zur brandsicheren Verlegung von Kabeln. Klassifiziert als Installationskanal EI30, EI60 und EI90 gemäß EN 13501-2, geprüft nach EN 1366-5. Der Kanal verhindert über den klassifizierten Zeitraum die Brandweiterleitung und schützt vor den Auswirkungen eines Kabelbrandes.
Geeignet für die direkte Wand- und Deckenmontage, Montage unterhalb von Systemböden und auf Tragsystemen. Werkzeuglose Stoßstellenmontage mit Stoßstellenverbinder PLM SI. Es dürfen ausschließlich zugelassene vorkonfektionierte Formteile verwendet werden. Der Deckel wird werkzeuglos aufgerastet und ermöglicht eine schnelle Revision und Nachbelegung. Versetzte Deckelmontage für durchgängigen Potentialausgleich der gesamten Kanalstrecke möglich.
Kein elektrischer Funktionserhalt nach DIN 4102 Teil 12!
Geeignet für die direkte Wand- und Deckenmontage, Montage unterhalb von Systemböden und auf Tragsystemen. Werkzeuglose Stoßstellenmontage mit Stoßstellenverbinder PLM SI. Es dürfen ausschließlich zugelassene vorkonfektionierte Formteile verwendet werden. Der Deckel wird werkzeuglos aufgerastet und ermöglicht eine schnelle Revision und Nachbelegung. Versetzte Deckelmontage für durchgängigen Potentialausgleich der gesamten Kanalstrecke möglich.
Kein elektrischer Funktionserhalt nach DIN 4102 Teil 12!
Technische Daten
Abmessungen
| Länge | 2000 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 120 mm |
| Maß B | 200 mm |
| Maß H | 120 mm |
| Innenhöhe | 114 mm |
| Innenbreite | 194 mm |
Technische Daten
| Nutzquerschnitt | 18500 mm² |
|---|---|
| Mit Lochung | ja |
| Trennwände möglich | ja |
| Ummantelung | Stahl |
| Anzahl der beflammbaren Seiten | 4 |
| Schutzgrad IK-Code | IK10 |
| Deckelbefestigung | sonstige |
| Maß i | 162 mm |
| Klassifizierung EI - Installationskanal | 90 |
| Dimension | 120x200x2000 |
| Oberfläche | pulverbeschichtet |
| Werkstoff | Stahl |
| Farbe | reinweiß; RAL 9010 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,2626 kg CO2e / 1 Meter |
