Wand- und Stielausleger MWAG 12 FS
Wand- und Stielausleger MWAG 12 FS
Art.Nr. 6424608 | EAN 4012196325030
Art.Nr. / Typ
Breite
Farbe
zink
F in kN
1,2 kN
kl. VKE: 1 Stück
1Stück
Beschreibung

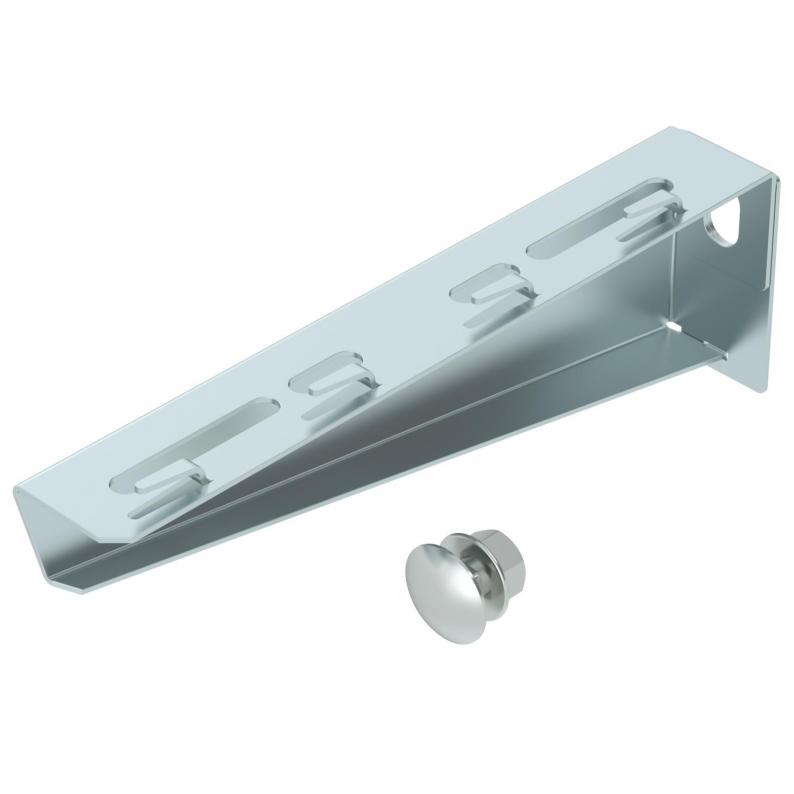

Leichter Wand- und Stielausleger in gekanteter Ausführung für die schraubenlose Gitterrinnenbefestigung.
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,6658 kg CO₂e / 1 Stück |
| Dimension | B210mm |
| F in kN | 1,2 kN |
| Farbe | zink |
| Funktionserhalt | nein |
| für Breite max. | 200 mm |
| für Breite min. | 200 |
| Lochdurchmesser | 11 mm |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

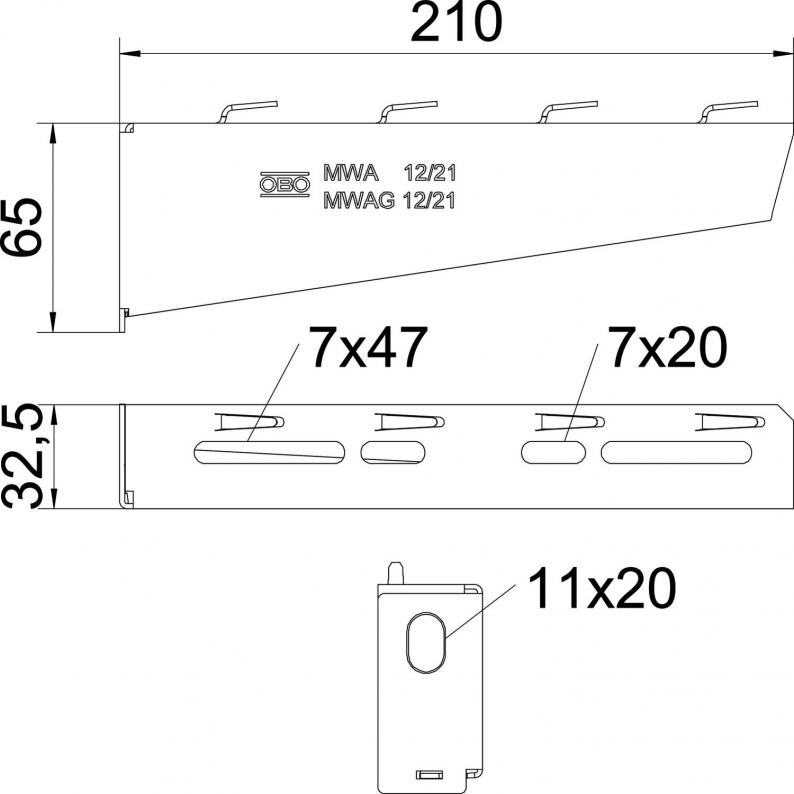

Abmessungen
| Breite | 210 mm |
|---|---|
| Höhe | 65 mm |
| Länge | 32,5 mm |
| Maß A | 32,5 mm |
| Maß B | 210 mm |
| Maß H | 65 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (1)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
F in kN
Breite
Art.Nr.
MWAG 12 11 FS
zink
1,2 kN
110 mm
6424600
MWAG 12 21 FS
zink
1,2 kN
210 mm
6424608
MWAG 12 31 FS
zink
1,2 kN
310 mm
6424616
MWAG 12 41 FS
zink
1,2 kN
410 mm
6424624
Breite
MWAG 12 11 FS
Art.Nr.
6424600
Farbe
zink
F in kN
1,2 kN
Breite
110 mm
MWAG 12 21 FS
Art.Nr.
6424608
Farbe
zink
Breite
210 mm
F in kN
1,2 kN
MWAG 12 31 FS
Art.Nr.
6424616
F in kN
1,2 kN
Farbe
zink
Breite
310 mm
MWAG 12 41 FS
Art.Nr.
6424624
Farbe
zink
Breite
410 mm
F in kN
1,2 kN
