Wand- und Stielausleger MWA 12 FS
Wand- und Stielausleger MWA 12 FS
Art.Nr. 6424716 | EAN 4012196636853
Art.Nr. / Typ
Breite
Farbe
zink
F in kN
1,2 kN
kl. VKE: 1 Stück
1Stück
Beschreibung

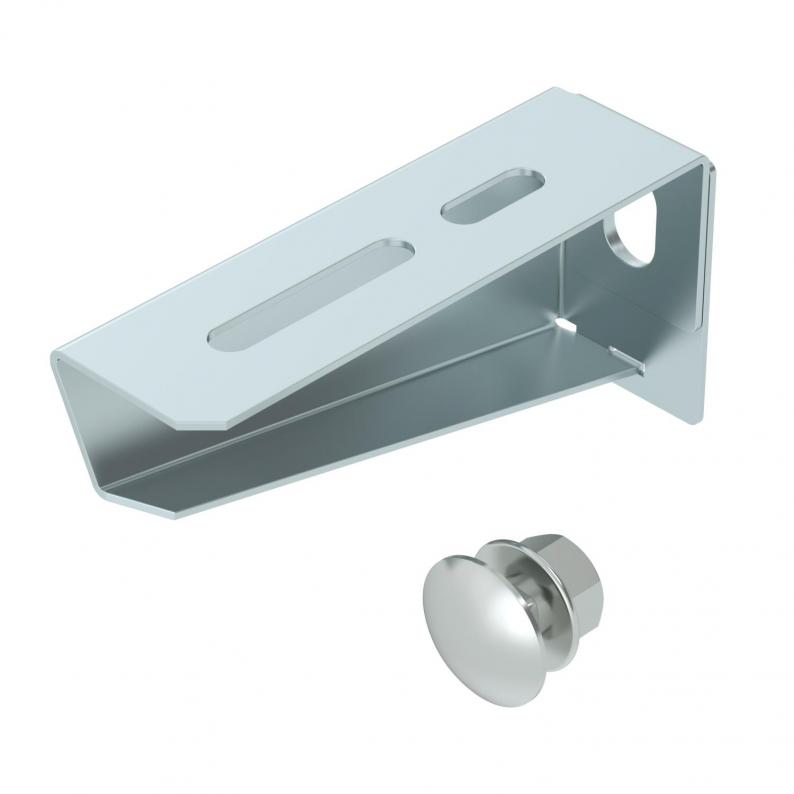

Leichter Wand- und Stielausleger in gefalteter Ausführung.
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,3698 kg CO₂e / 1 Stück |
| Dimension | B110mm |
| F in kN | 1,2 kN |
| Farbe | zink |
| Funktionserhalt | ja |
| Lochdurchmesser | 11 mm |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

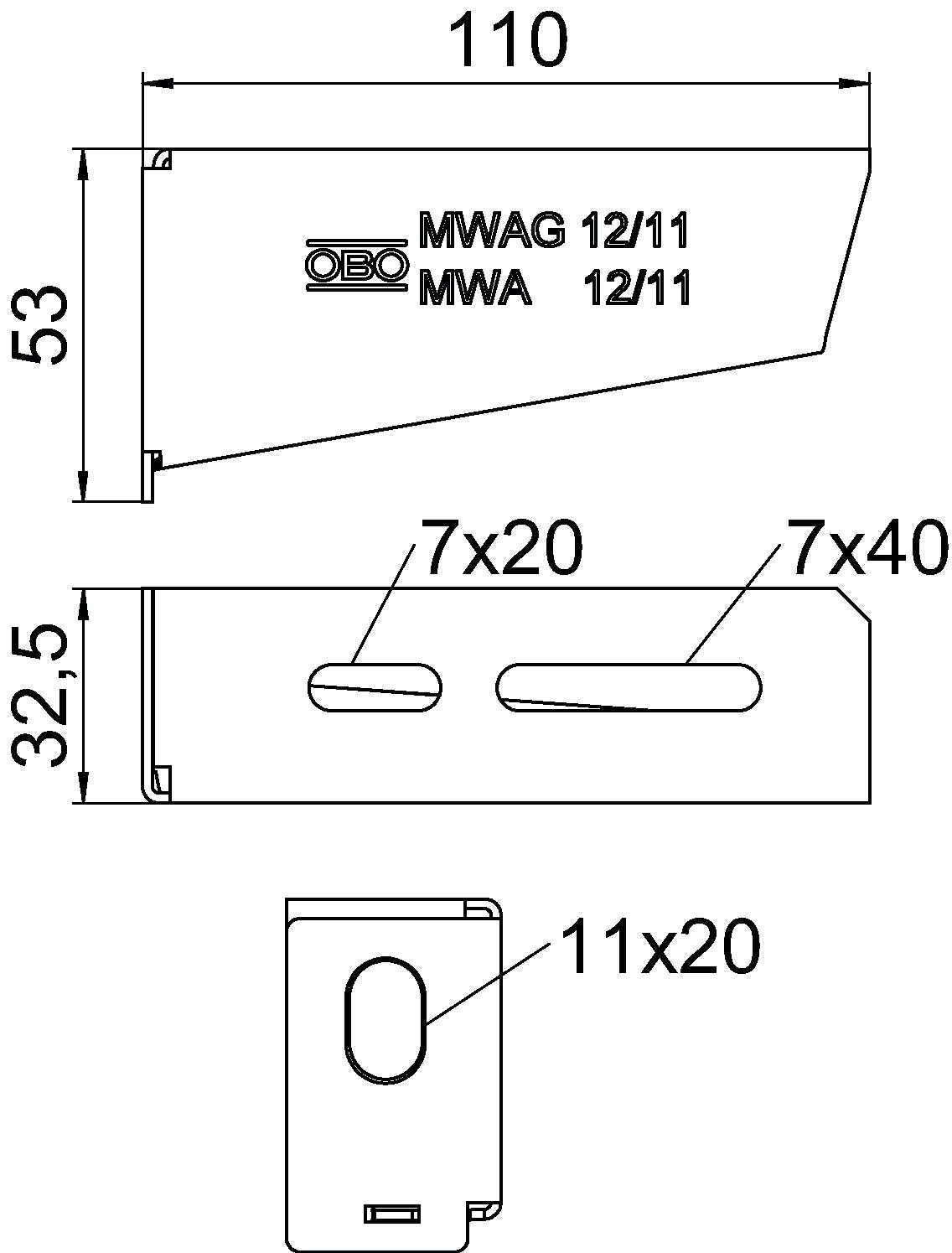

Abmessungen
| Breite | 110 mm |
|---|---|
| Höhe | 53 mm |
| Länge | 32,5 mm |
| Maß A | 32,5 mm |
| Maß B | 110 mm |
| Maß H | 53 mm |
| Maß W | 110 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Breite
F in kN
Art.Nr.
MWA 12 11S FS
zink
110 mm
1,2 kN
6424716
MWA 12 21S FS
zink
210 mm
1,2 kN
6424732
MWA 12 31S FS
zink
310 mm
1,2 kN
6424740
MWA 12 41S FS
zink
410 mm
1,2 kN
6424759
Breite
MWA 12 11S FS
Art.Nr.
6424716
Farbe
zink
Breite
110 mm
F in kN
1,2 kN
MWA 12 21S FS
Art.Nr.
6424732
Farbe
zink
Breite
210 mm
F in kN
1,2 kN
MWA 12 31S FS
Art.Nr.
6424740
F in kN
1,2 kN
Breite
310 mm
Farbe
zink
MWA 12 41S FS
Art.Nr.
6424759
Breite
410 mm
F in kN
1,2 kN
Farbe
zink
