VG-Gehäuse mit MCD 50-B/3
VG-Gehäuse mit MCD 50-B/3
Art.Nr. 5096874 | EAN 4012195362029
Art.Nr. / Typ
5096874 / MCD 50-B 3-VG
Ausführung der Pole
3
Schutzart
IP54
Höchste Dauerspannung AC
255 V
kl. VKE: 1 Stück
1Stück
Beschreibung

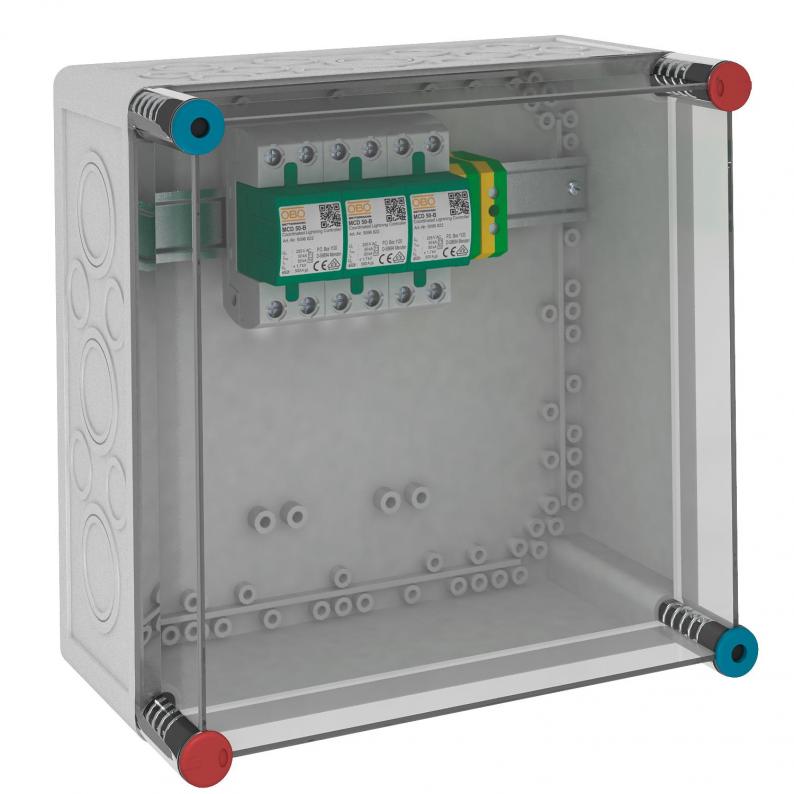

Kombiableiter vorinstalliert im IP65-Gehäuse zum Einsatz in TN-C-Netzen.
VG...: Kombiableiter-Systemlösung Typ 1+2 nach EN 61643-11.
• LightningController MCD 50-B montiert im Isolierstoffgehäuse IP65, Gehäuse plombierbar
• Impulsstrom 150 kA (10/350 µs) / 50 kA (10/350) pro Pol, BET-geprüft
• Schutzpegel < 1,7 kV
• Gekapselte, nicht ausblasende Funkenstrecken
• Geeignet für TN-C-Netz-Systeme
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
VG...: Kombiableiter-Systemlösung Typ 1+2 nach EN 61643-11.
• LightningController MCD 50-B montiert im Isolierstoffgehäuse IP65, Gehäuse plombierbar
• Impulsstrom 150 kA (10/350 µs) / 50 kA (10/350) pro Pol, BET-geprüft
• Schutzpegel < 1,7 kV
• Gekapselte, nicht ausblasende Funkenstrecken
• Geeignet für TN-C-Netz-Systeme
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Technische Daten
Technische Daten
| Ansprechzeit | <100 ns |
|---|---|
| Ausblasend | nein |
| Ausführung der Pole | 3 |
| Betriebstemperatur max. | 85 °C |
| Betriebstemperatur min. | -40 °C |
| Blitzstoßstrom (10/350 μs) | 50 kA |
| Blitzstoßstrom (10/350) [gesamt] | 150 kA |
| Dimension | 255V |
| Fernsignalisierung | ja |
| Höchste Dauerspannung AC | 255 V |
| Kurzschlussfestigkeit | 10 kA |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 50 mm² |
| Leitungsart für Überspannungsschutzgeräte | Energieleitung AC |
| LPZ | 0→2 |
| Maximale Vorsicherung | 500 A |
| Montageart | vormontiert im Gehäuse |
| Nennableitstoßstrom (8/20 µs) | 50 kA |
| Nennlaststrom (Ein- / Ausgangsklemme) | 125 A |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | TN-C |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform sonstige | nein |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Netzform TN-C-S | nein |
| Netzform TN-S | nein |
| Netzform TT | nein |
| Prüfklasse Typ 1 | ja |
| Prüfklasse Typ 2 | ja |
| Schutzart | IP54 |
| Signalisierung am Gerät | keine |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class I+II |
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 170 mm |
| Länge | 300 mm |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 150 kA |
|---|---|
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz | 10 kA |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 10 mm² |
| Max. netzseitiger Überstromschutz | 500 |
| Schutzpegel [L-N] | ≤1,7 |
