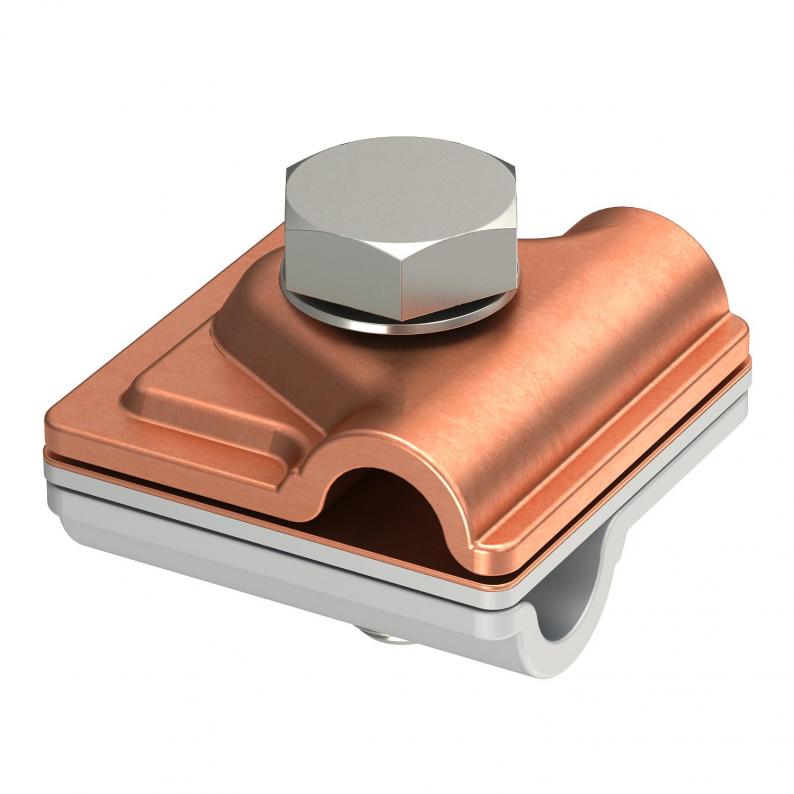

Vario-Zweimetall-Schnellverbinder
Vario-Zweimetall-Schnellverbinder
Art.Nr. 5311535 | EAN 4012195417859
Art.Nr. / Typ
5311535 / 249 8-10 ZV
Passung
Rd 8-10 mm
kl. VKE: 10 Stück
10Stück
Beschreibung
• Zwischenplatte aus Kupfer/Aluminium, Ober-/Unterteil aus Kupfer und Aluminium

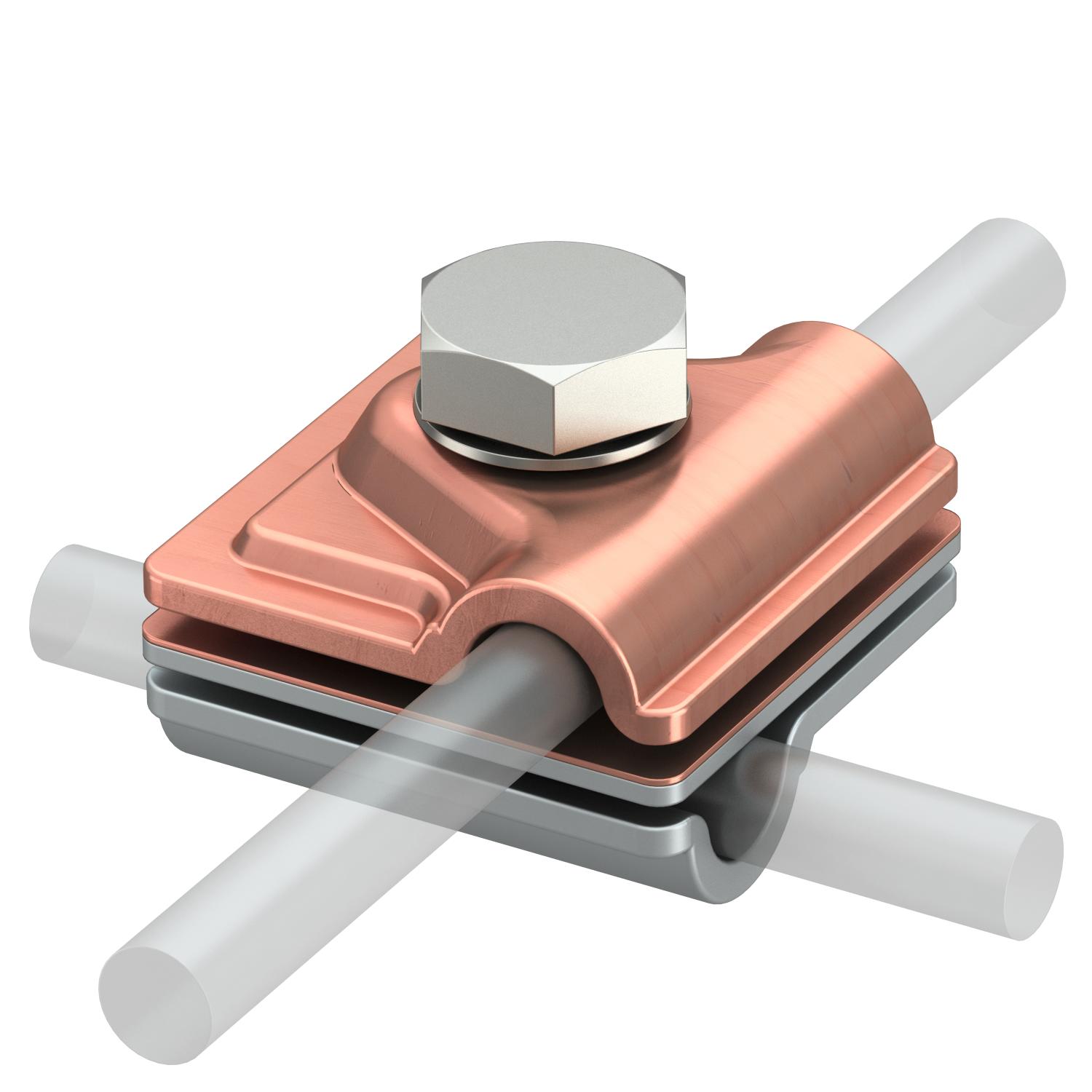

• für T-, Kreuz- und Parallelverbindungen
• schnelle Montage mittels einer Schraube M10 x 30 aus rostfreiem Edelstahl
• mit Federscheibe nach DIN 137
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• für T-, Kreuz- und Parallelverbindungen
• schnelle Montage mittels einer Schraube M10 x 30 aus rostfreiem Edelstahl
• mit Federscheibe nach DIN 137
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
Technische Daten
Technische Daten
| Art der Befestigungsschraube | Sechskantschraube |
|---|---|
| Art des Verbinders | Mehrzweckverbindungsklemme |
| Blitzstromtragfähigkeit | H/100 kA |
| Dimension | 44x44mm |
| Geeignet für Verbindung | Rundleiter Rd 8-10 / Rd 8-10 |
| Passung | Rd 8-10 mm |
| Rundleiterdurchmesser Leiter 1 max. | 10 mm |
| Rundleiterdurchmesser Leiter 1 min. | 8 mm |
| Rundleiterdurchmesser Leiter 2 max. | 10 mm |
| Rundleiterdurchmesser Leiter 2 min. | 8 mm |
| Werkstoff | Kupfer |
| Werkstoff Oberteil | Al |
| Werkstoff Unterteil | Cu |
| Zwischenplatte | ja |

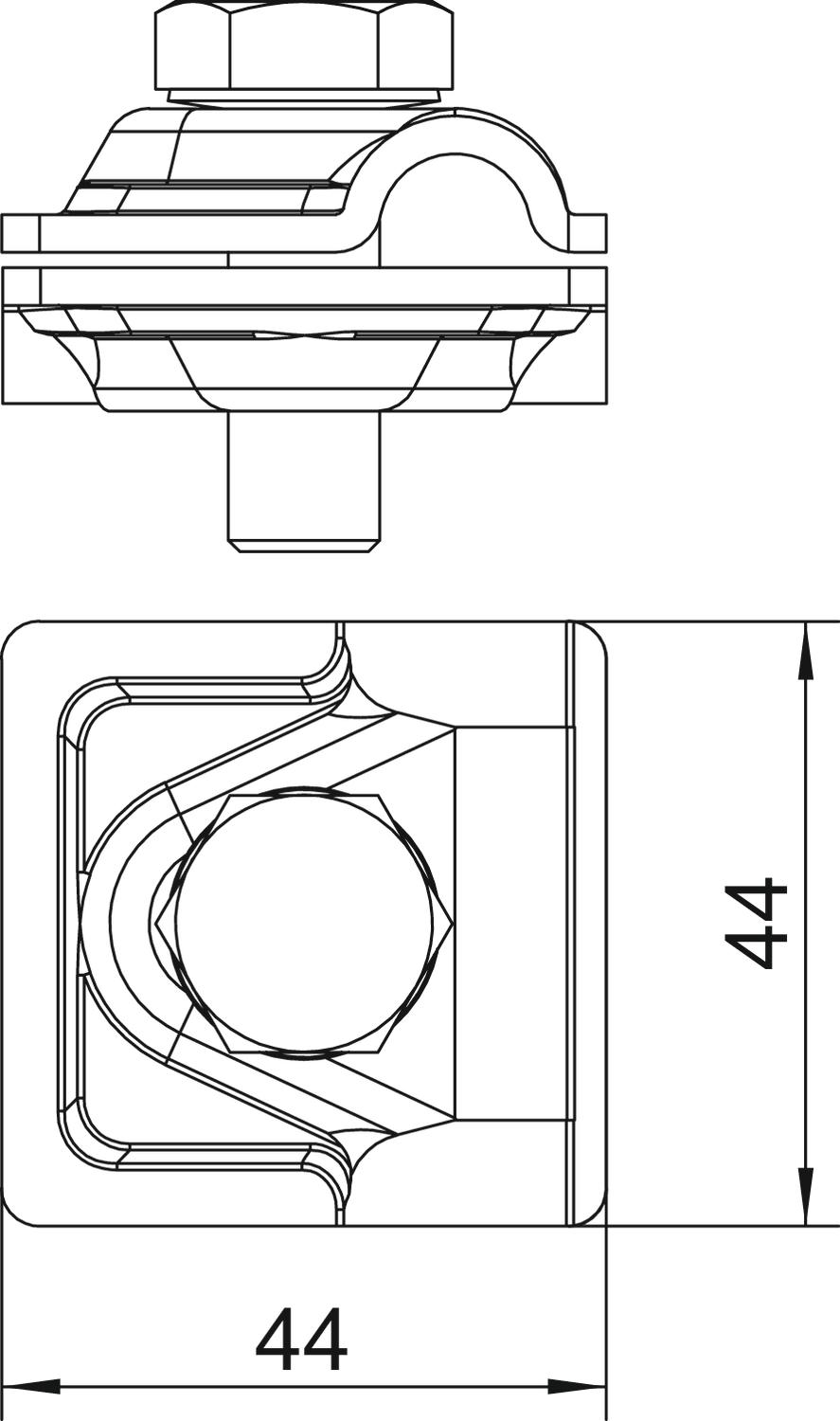

Abmessungen
| Maß A | 44 mm |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (1)
3D Daten Downloads (1)
Ausführungen
Typ
Passung
Art.Nr.
249 8-10 ZV
Rd 8-10 mm
5311535
249 8-10 ZV
Art.Nr.
5311535
Passung
Rd 8-10 mm
