Vario-Schnellverbinder Rd 6-8 / 8-10 mm Cu

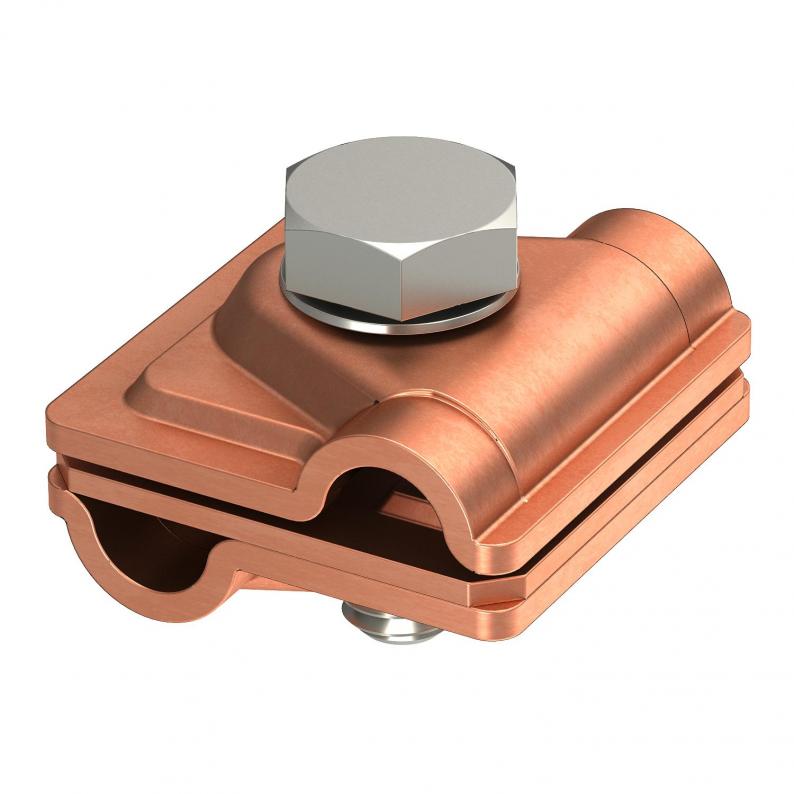

Vario-Schnellverbinder Rd 6-8 / 8-10 mm Cu
Art.Nr. 5311417 | EAN 4012195816591
Art.Nr. / Typ
5311417 / 249 6-10 CU
Passung
RD 6-8 / 8-10 mm
kl. VKE: 10 Stück
10Stück
Beschreibung

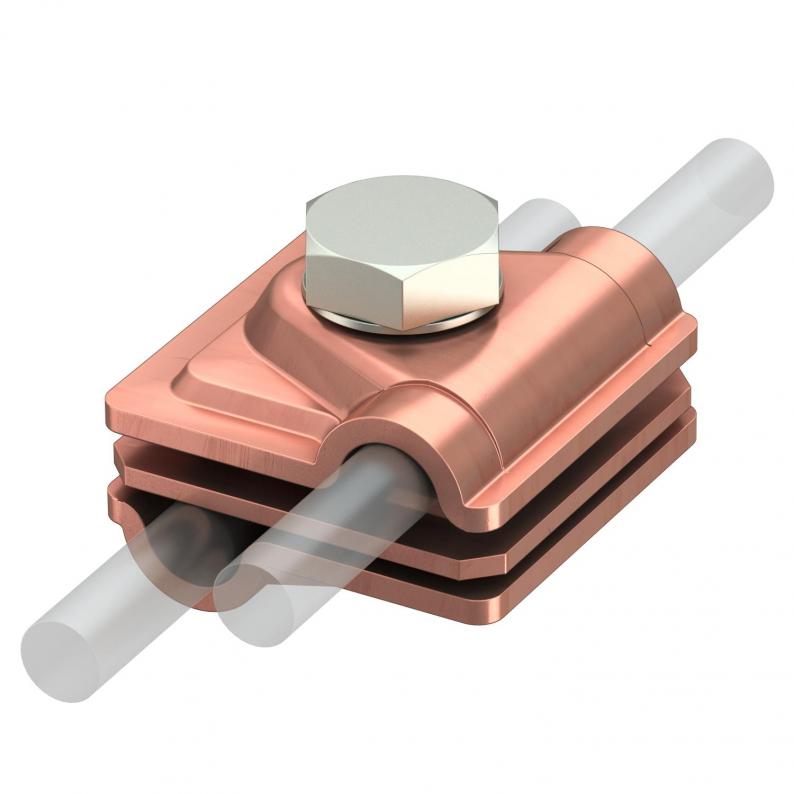

• für T-, Kreuz- und Parallelverbindungen mit Zwischenplatten
• schnelle Montage mittels einer Schraube M10 x 30 aus rostfreiem Edelstahl A2
• mit Federscheibe nach DIN 137
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• schnelle Montage mittels einer Schraube M10 x 30 aus rostfreiem Edelstahl A2
• mit Federscheibe nach DIN 137
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
Technische Daten
Technische Daten
| Art der Befestigungsschraube | Sechskantschraube |
|---|---|
| Art des Verbinders | Mehrzweckverbindungsklemme |
| Blitzstromtragfähigkeit | H/100 kA |
| Dimension | 40x40mm |
| Geeignet für Verbindung | Rundleiter Rd 8-10 / Rd 8-10 |
| Passung | RD 6-8 / 8-10 mm |
| Rundleiterdurchmesser Leiter 1 max. | 8 mm |
| Rundleiterdurchmesser Leiter 1 min. | 6 mm |
| Rundleiterdurchmesser Leiter 2 max. | 10 mm |
| Rundleiterdurchmesser Leiter 2 min. | 8 mm |
| Werkstoff | Kupfer |
| Zwischenplatte | ja |

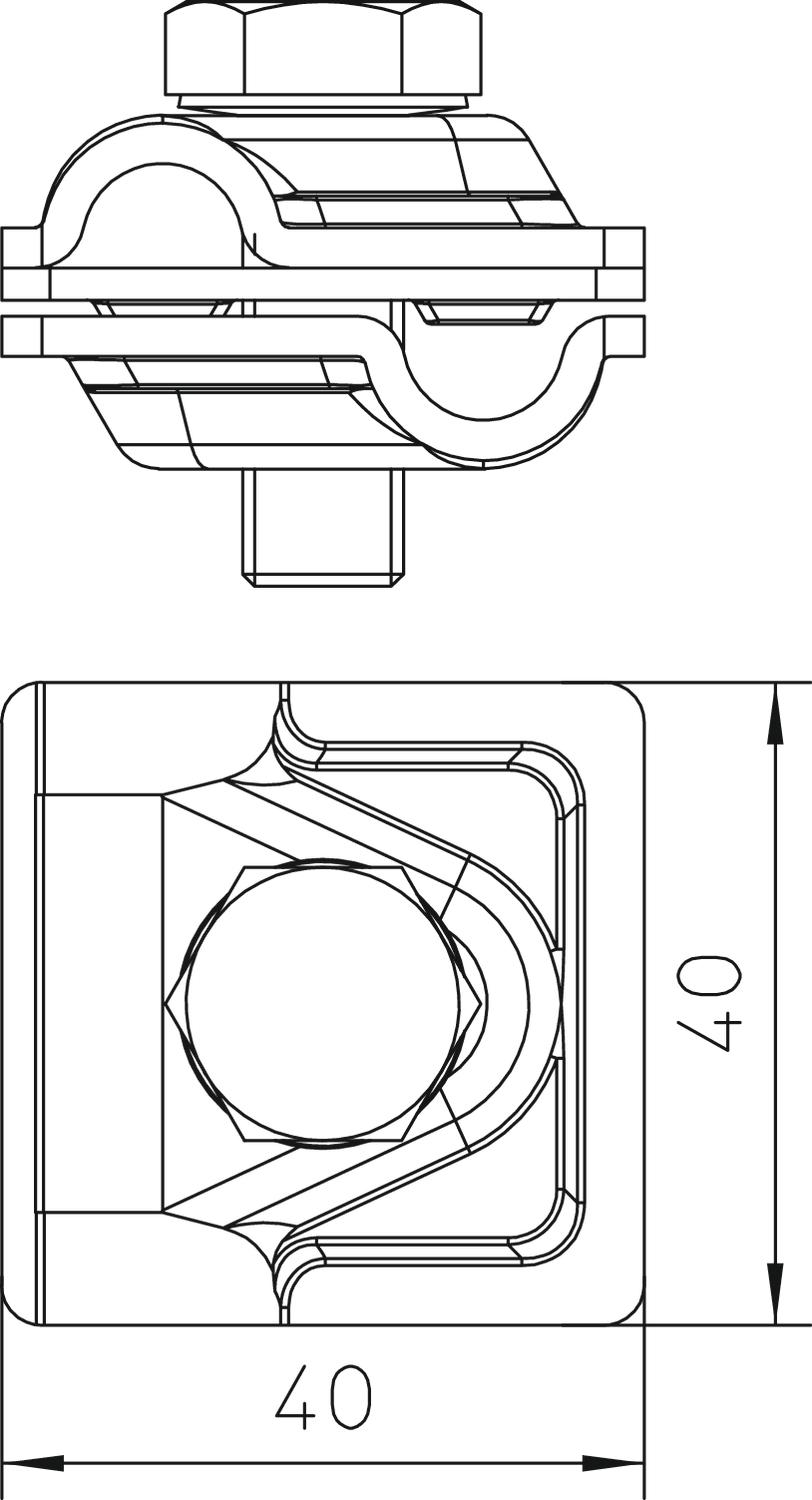

Abmessungen
| Maß A | 40 mm |
|---|
