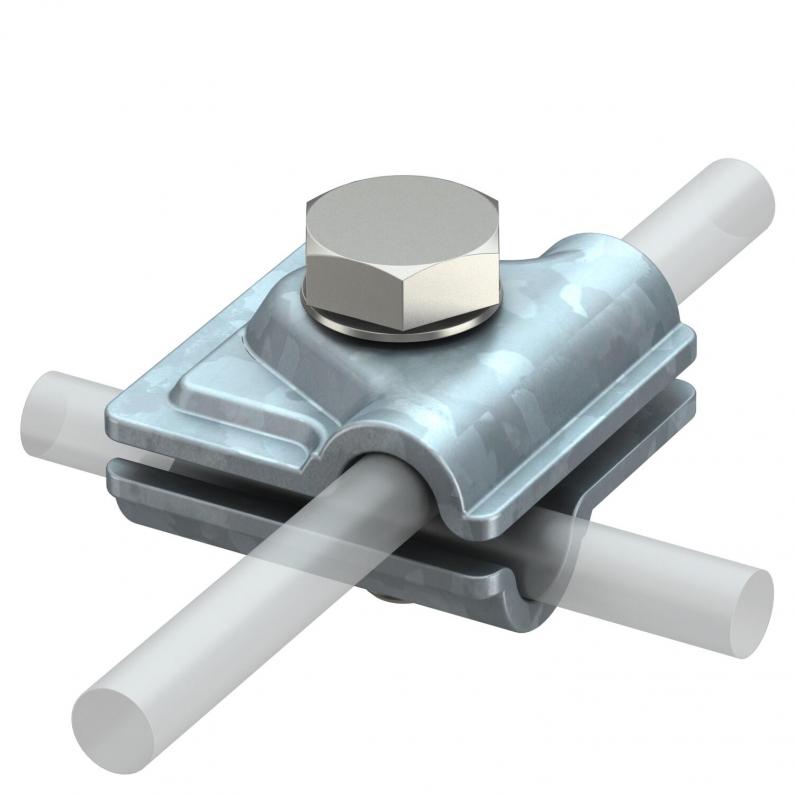

Vario-Schnellverbinder FT
Vario-Schnellverbinder FT
Art.Nr. 5311500 | EAN 4012195417675
Art.Nr. / Typ
Passung
Rd 8-10 mm
kl. VKE: 20 Stück
20Stück
Beschreibung
• für T-, Kreuz- und Parallelverbindungen
• schnelle Montage mittels einer Schraube M10 x 30 aus rostfreiem Edelstahl
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• schnelle Montage mittels einer Schraube M10 x 30 aus rostfreiem Edelstahl
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
Technische Daten
Technische Daten
| Art der Befestigungsschraube | Sechskantschraube |
|---|---|
| Art des Verbinders | Mehrzweckverbindungsklemme |
| Blitzstromtragfähigkeit | H/100 kA |
| Dimension | 40x40mm |
| Geeignet für Verbindung | Rundleiter Rd 8-10 / Rd 8-10 |
| Kurzschlussstrom (50HZ)(1s;≤300°C) | 5,6 kA |
| Oberfläche | tauchfeuerverzinkt |
| Passung | Rd 8-10 mm |
| Rundleiterdurchmesser Leiter 1 max. | 10 mm |
| Rundleiterdurchmesser Leiter 1 min. | 8 mm |
| Rundleiterdurchmesser Leiter 2 max. | 10 mm |
| Rundleiterdurchmesser Leiter 2 min. | 8 mm |
| Werkstoff | Stahl |
| Zwischenplatte | nein |
Abmessungen
| Maß A | 40 mm |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Anleitungen & Hilfen (2)
Artikelbilder (1)
3D Daten Downloads (1)
Ausführungen
Typ
Passung
Art.Nr.
249 8-10 ST
Rd 8-10 mm
5311500
249 B ST
Rd 8-10 mm
5311705
249 8-10 ST
Art.Nr.
5311500
Passung
Rd 8-10 mm
249 B ST
Art.Nr.
5311705
Passung
Rd 8-10 mm
