Vario-Schnellverbinder A4

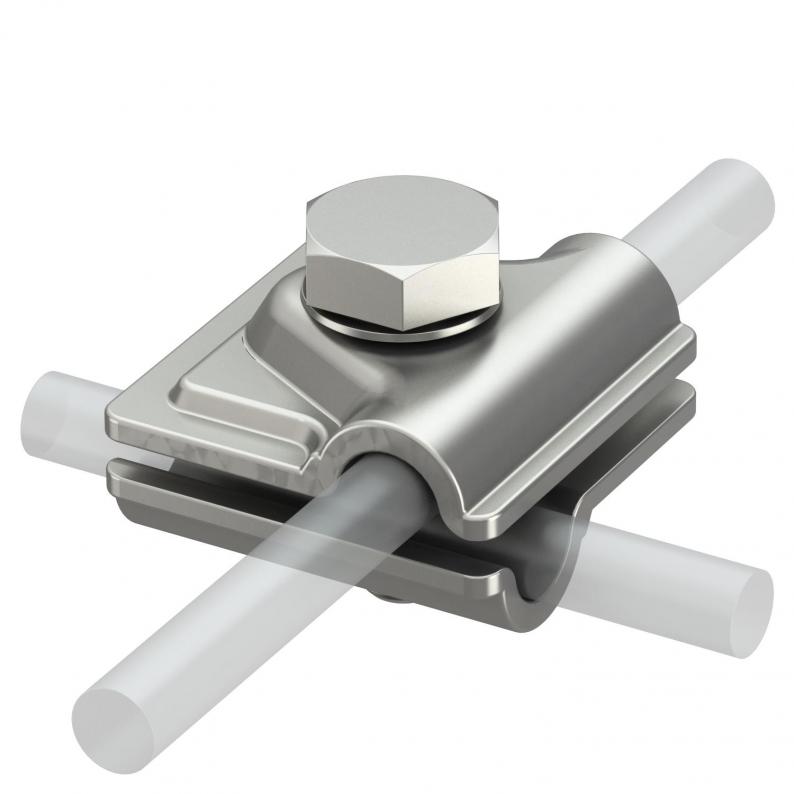

Vario-Schnellverbinder A4
Art.Nr. 5311404 | EAN 4012196466283
Art.Nr. / Typ
5311404 / 249 8-10 V4A
Passung
Rd 8-10 mm
kl. VKE: 10 Stück
10Stück
Beschreibung
• für T-, Kreuz- und Parallelverbindungen
• komplettes Bauteil aus A4
• schnelle Montage mittels einer Schraube M10 x 30 aus rostfreiem Edelstahl
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• komplettes Bauteil aus A4
• schnelle Montage mittels einer Schraube M10 x 30 aus rostfreiem Edelstahl
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
Technische Daten
Technische Daten
| Anschluss | Rundleiter |
|---|---|
| Anwendung TBS | Anschlusssystem |
| Art der Befestigungsschraube | Sechskantschraube |
| Art des Verbinders | Mehrzweckverbindungsklemme |
| Blitzstromtragfähigkeit | H/100 kA |
| Dimension | 40x40mm |
| Geeignet für Verbindung | Rundleiter Rd 8-10 / Rd 8-10 |
| Kurzschlussstrom (50HZ)(1s;≤300°C) | 1,4 kA |
| Passung | Rd 8-10 mm |
| Rundleiterdurchmesser Leiter 1 max. | 10 mm |
| Rundleiterdurchmesser Leiter 1 min. | 8 mm |
| Rundleiterdurchmesser Leiter 2 max. | 10 mm |
| Rundleiterdurchmesser Leiter 2 min. | 8 mm |
| Werkstoff | Edelstahl, rostfrei 1.4571/1.4404 |
| Zwischenplatte | nein |
Abmessungen
| Länge | 40 mm |
|---|---|
| Maß A | 40 mm |
