UP Unterputz-Geräte-Verbindungsdose 66, mit Geräteschrauben, luftdicht

…

Art.Nr. 2003709 | EAN 4012196715916

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

2003709 / UG 66-GS-L

Anzahl der Einführungen

Höhe

66 mm

Durchmesser

60 mm

für Rohrdurchmesser

20/25 mm

kl. VKE: 25 Stück

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

Unterputz-Gerätedose mit luftdichten Membraneinführungen, für den Einsatz in Mauerwerk mit einer Einbautiefe von mindestens 66 mm.
• 4 x 3 Schraubdome
• 2 vormontierte Geräteschrauben
• Beidseitig koppelbarer Verbindungsstutzen mit Bajonettverschluss
• 4 Kombi-Rohreinführungen Ø 20 und 25 mm
• 2 Einführungen bis Ø 20 mm
• 6 Einführungen bis Ø 12 mm
• 2 Einführungen bis Ø 12 mm im Boden
Geprüft nach DIN EN 60670-1, DIN EN 60670-22 und DIN 49073-1.

Technische Daten

Anzahl der Einführungen	14
Art der Einführung	NYM-Leitungen, Datenleitungen und Wellrohre
Art der Gehäusedurchführung	Einführungsmembran
Befestigung der Geräte	Schrauben oder Spreizkrallen
Bemessungsspannung	400 V
CO₂ Fußabdruck (GWP) Cradle-to-Gate	0,1334 kg CO₂e / 1 Stück
Deckel	ohne
Deckelbefestigung	Schrauben

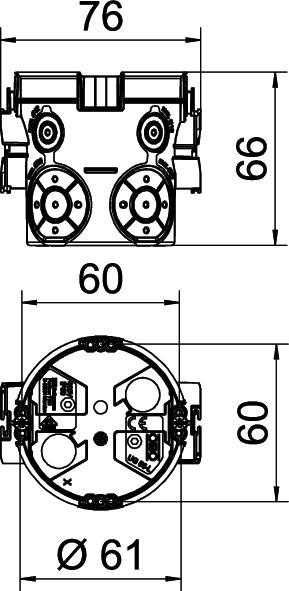

Dimension	Ø60mm, H66mm
Durchmesser	60 mm
Einführung von Hinten	ja
Farbe	tiefschwarz / blaugrau
flammwidrig	nach VDE 0471/IEC 60695-2-11, Prüftemperatur 650°C
Form	rund
für Rohrdurchmesser	20/25 mm
Halogenfrei	ja
Kombi-Einführungen Ø 20 / 25 mm	4
Luftdicht	ja
Mit Nagellasche	nein
Mit Schrauben	ja
Nennquerschnitt max.	2,5 mm²
Nennquerschnitt min.	1,5 mm²
Rohreinführungen Ø 20 mm	2
Schlagfest	ja
Schutzart	IP30
Werkstoff	Polypropylen / Thermoplastisches Elastomer
