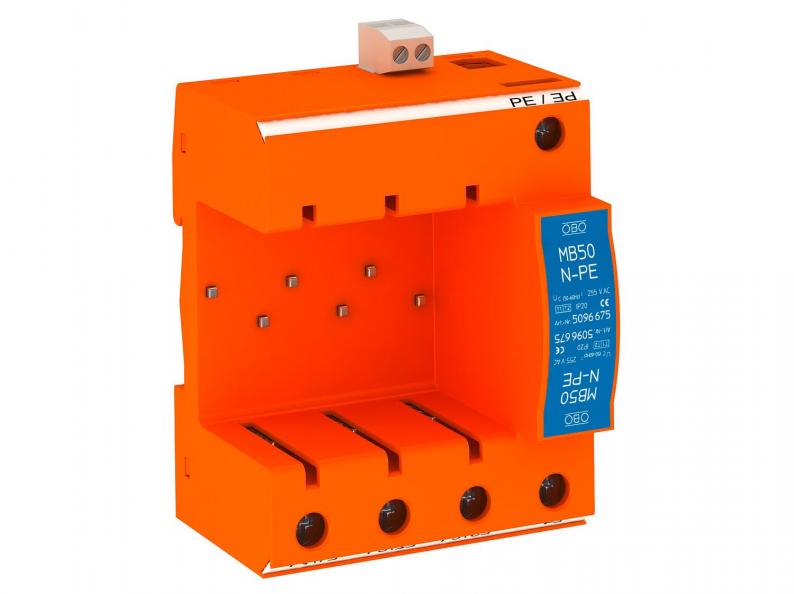

Unterteil CombiController V50 mit Fernsignalisierung
Unterteil CombiController V50 mit Fernsignalisierung
Art.Nr. 5096677 | EAN 4012195425151
Art.Nr. / Typ
5096677 / MB 50-3+NPE+FS
kl. VKE: 1 Stück
1Stück
Beschreibung
Unterteil für V 50-B+C, Kombiableiter, Blitz- und Überspannungsableiter Typ 1+2
• Passend zu V 25-B+C, V 20-C und V10-C
• Vormontiert und anschlussfertig
• Multifunktionsklemmen zur komfortablen Verbindung mit Reiheneinbaugeräten
• Oberteile sind um 180 Grad drehbar
• Mit Fernsignalisierung und potentialfreiem Schließerkontakt, zur Funktionsüberwachung
• 3+1-Schutzschaltung für TN-S- und TT-Netz-Systeme
Anwendung: Blitzschutzpotentialausgleich bei Gebäuden auch mit äußerem Blitzschutz der Klasse III und IV und in handelsüblichen Verteilergehäusen.
Unterteil
• Passend zu V 25-B+C, V 20-C und V10-C
• Vormontiert und anschlussfertig
• Multifunktionsklemmen zur komfortablen Verbindung mit Reiheneinbaugeräten
• Oberteile sind um 180 Grad drehbar
• Mit Fernsignalisierung und potentialfreiem Schließerkontakt, zur Funktionsüberwachung
• 3+1-Schutzschaltung für TN-S- und TT-Netz-Systeme
Anwendung: Blitzschutzpotentialausgleich bei Gebäuden auch mit äußerem Blitzschutz der Klasse III und IV und in handelsüblichen Verteilergehäusen.
Unterteil
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausblasend | nein |
| Ausführung | 3+NPE + FS |
| Ausführung der Pole | 3+N/PE |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Blitzstoßstrom (10/350) [gesamt] | 50 kA |
| Dimension | 3+NPE+FS |
| Fernsignalisierung | ja |
| Höchste Dauerspannung (N-PE) | 255 V |
| Höchste Dauerspannung AC | 280 V |
| Integrierte Vorsicherung | nein |
| Leiterquerschnitt flexibel (feindrähtig) min. | 25 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 35 mm² |
| LPZ | 0→2 |
| Maximale Vorsicherung | 125 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 50 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) [N-PE] | 50 kA |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | sonstige |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform sonstige | nein |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Polzahl | 3 |
| Schutzart | IP20 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class I+II |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 50 kA |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 2,5 mm² |
| Max. netzseitiger Überstromschutz | 125 |
| Schutzpegel [L-N] | ≤1,3 |
