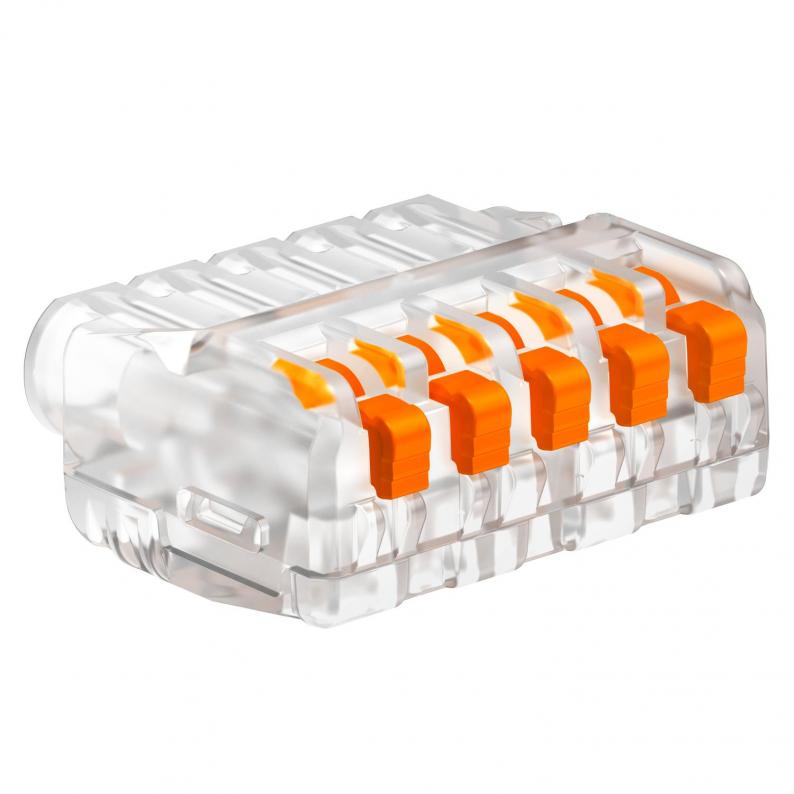

Universal-Steckklemme, 5-polig
Art.Nr. 2054458 | EAN 4012196334667
Art.Nr. / Typ
2054458 / 61 525 FL
Anzahl der Klemmstellen
5
Nennspannung
450 V
Farbe
transparent
Nennquerschnitt min.
0,2 mm²
Nennquerschnitt max.
2,5 mm²
kl. VKE: 50 Stück
50Stück
Beschreibung
Geprüft nach EN 60998
Schraubenlose Klemme zur Verbindung von elektrischen Leitern. Die Leiterart kann wahlweise flexibel, mehrdrähtig oder starr sein.
Bei der Verwendung von starren Leitern ist ein Öffnen des Lösehebels nicht erforderlich. Der Leiter kann direkt in die Klemme eingesteckt werden.
Zum Herausziehen der Leiter einfach den Lösehebel öffnen. Die Ader lässt sich dann problemlos herausziehen.
Nennquerschnitt:
5 x 0,2 - 2,5 mm² mehrdrähtige-/ eindrähtige Leiter
Nennspannung 450 V
Nennstrom 24 A
Abisolierlänge: 9 mm (+1 mm)
Prüföffnung: Phasenprüfer und Prüfstift (max. Ø 2 mm) sehr gut zugänglich an der Oberseite der Klemme
Max. zulässige Umgebungstemperatur gemäß EN 60998: 85°C.
Schraubenlose Klemme zur Verbindung von elektrischen Leitern. Die Leiterart kann wahlweise flexibel, mehrdrähtig oder starr sein.
Bei der Verwendung von starren Leitern ist ein Öffnen des Lösehebels nicht erforderlich. Der Leiter kann direkt in die Klemme eingesteckt werden.
Zum Herausziehen der Leiter einfach den Lösehebel öffnen. Die Ader lässt sich dann problemlos herausziehen.
Nennquerschnitt:
5 x 0,2 - 2,5 mm² mehrdrähtige-/ eindrähtige Leiter
Nennspannung 450 V
Nennstrom 24 A
Abisolierlänge: 9 mm (+1 mm)
Prüföffnung: Phasenprüfer und Prüfstift (max. Ø 2 mm) sehr gut zugänglich an der Oberseite der Klemme
Max. zulässige Umgebungstemperatur gemäß EN 60998: 85°C.
Technische Daten
Technische Daten
| Anschließbarer Leiterquerschnitt eindrähtig max. | 2,5 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig min. | 0,2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig max. | 2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig min. | 0,2 mm² |
| Anzahl der Klemmstellen | 5 |
| Dimension | 0,2-2,5mm² |
| Farbe | transparent |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 850°C |
| Geeignet für flexible Leiter | ja |
| Geeignet für Massivleiter | ja |
| Geeignet für mehrdrahtige Leiter | ja |
| Isolierstoff | Thermoplast |
| Mit Betätigungshebeln | ja |
| Nennquerschnitt max. | 2,5 mm² |
| Nennquerschnitt min. | 0,2 mm² |
| Nennspannung | 450 V |
| Nennstrom | 24 A |
| Polzahl | 1 |
| Querschnitt | 5 x 0,2 - 2,5 mm² mehrdrähtige-/ eindrähtige Leiter mm² |
| Temperatureinsatzbereich max. | 85 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polycarbonat |
Abmessungen
| Breite | 21 mm |
|---|---|
| Höhe | 11,7 mm |
| Länge | 24,5 mm |
