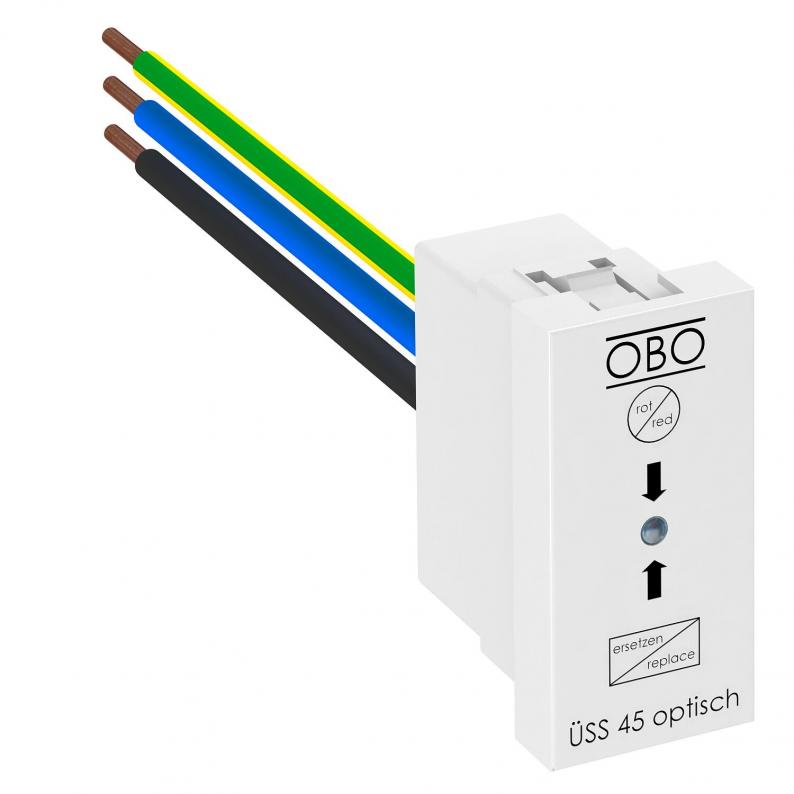

Überspannungsschutzmodul für Modul 45 mit optischer Anzeige
Überspannungsschutzmodul für Modul 45 mit optischer Anzeige
Art.Nr. 6117473 | EAN 4012196117673
Art.Nr. / Typ
6117473 / ÜSS 45-O-RW
Höchste Dauerspannung AC
255 V
Schutzart
IP20
kl. VKE: 1 Stück
1Stück
Beschreibung
Überspannungsschutz / Netzfeinschutz Typ 3 nach EN 61643-11 zur Installation in Rapid 45-Kanälen, Geräteeinbaukanälen und Unterflur-Systemen.
• Version-O mit optischer Funktionsanzeige
• schnelle und einfache Montage
• geringe Baubreite von 22,5 mm
• Farbe: reinweiß; RAL 9010
Anwendung: Das Überspannungsschutzgerät sichert nachfolgende und nahe Steckdosen.
Überspannungsschutzgerät Typ 3 (Klasse D) nach VDE 0675 Teil 6 - 11 (DIN EN 61643-11).
Zur Installation in Rapid 45-Kanälen, Geräteeinbaukanälen und Unterflur-Systemen.
• Version-O mit optischer Funktionsanzeige
• schnelle und einfache Montage
• geringe Baubreite von 22,5 mm
• Farbe: reinweiß; RAL 9010
Anwendung: Das Überspannungsschutzgerät sichert nachfolgende und nahe Steckdosen.
Überspannungsschutzgerät Typ 3 (Klasse D) nach VDE 0675 Teil 6 - 11 (DIN EN 61643-11).
Zur Installation in Rapid 45-Kanälen, Geräteeinbaukanälen und Unterflur-Systemen.
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausblasend | nein |
| Ausführung | optische Funktionsanzeige |
| Betriebstemperatur max. | 45 °C |
| Betriebstemperatur min. | -25 °C |
| Dimension | 255V |
| Farbe | reinweiß; RAL 9010 |
| Fernsignalisierung | nein |
| Höchste Dauerspannung AC | 255 V |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 1,5 mm² |
| LPZ | 2→3 |
| Maximale Vorsicherung | 16 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 5 kA |
| Montageart | Modul |
| Nennableitstoßstrom (8/20 µs) | 2,5 kA |
| Nennlaststrom (Ein- / Ausgangsklemme) | 16 A |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | sonstige |
| Prüfklasse Typ 3 | ja |
| Schutzart | IP20 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 3 |
| SPD nach IEC 61643-1 | class III |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 5 kA |
|---|---|
| Gemeinsamer Schutzpegel [L-PE] | 1500 kV |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 1,5 mm² |
| Max. netzseitiger Überstromschutz | 16 |
| Schutzpegel [L-N] | ≤1500 |
