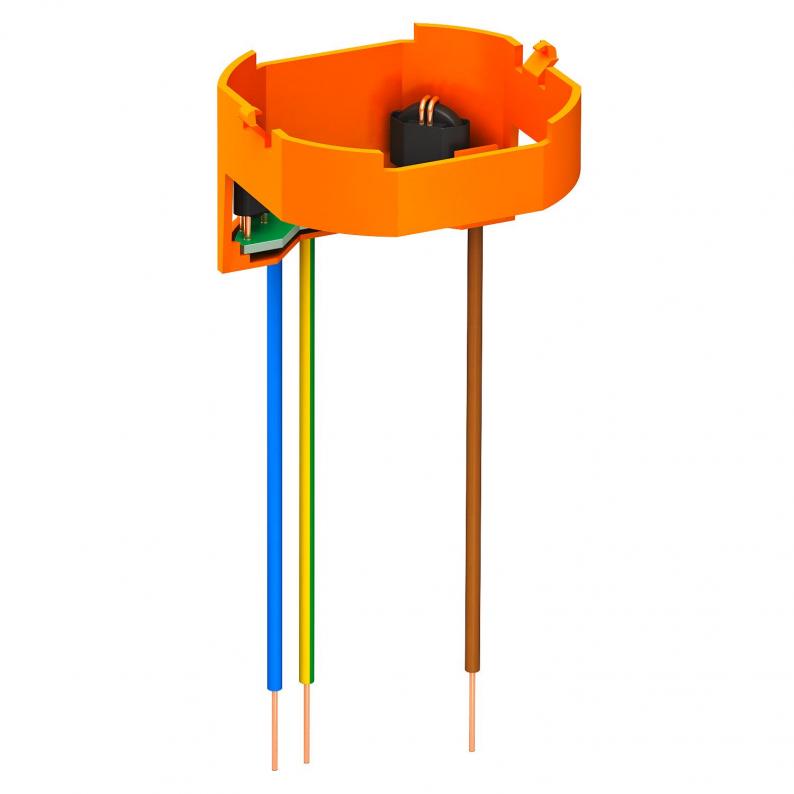

Überspannungsschutzmodul 230 V für Schutzkontaktsteckdosen

…

Art.Nr. 5092441 | EAN 4012196426690

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5092441 / ÜSM-ST-230-1P+PE

Höchste Dauerspannung AC

255 V

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Überspannungsschutz / Netzfeinschutz Typ 3 nach EN 61643-11 für Schutzkontakt-Steckdosen.

• Thermische Abtrennvorrichtung mit akustischer Defektmeldung
• Y-Schutzschaltung für erhöhte Sicherheit
• Montage durch Einrasten am Tragring der Steckdose
• Halogenfreier Kunststoff (UL 94 V-0)
• Kennzeichnung der Steckdose durch beiliegendem Schild

Anwendung: Zur Nachrüstung an handelsüblichen SchuKo-Steckdosen.

Technische Daten

Anschlusskabellänge	0,1 m
Ansprechzeit	<25 ns
Ausführung	akustische Funktionsanzeige
Betriebstemperatur max.	40 °C
Betriebstemperatur min.	-5 °C
Dimension	230V
Fernsignalisierung	nein
Höchste Dauerspannung AC	255 V
Leitungsart für Überspannungsschutzgeräte	Energieleitung AC
LPZ	2→3
Maximale Vorsicherung	16 A
Maximaler Ableitstoßstrom (8/20 μs)	5 kA
Montageart	Wandsteckdose
Nennableitstoßstrom (8/20 µs)	3 kA
Nennlaststrom (Ein- / Ausgangsklemme)	16 A
Nennspannung AC (50 / 60 Hz)	230 V
Netzform	sonstige
Polzahl	2
Prüfklasse Typ 3	ja
Schutzart	IP20
Schutzpegel Ader - Erde	1500 V
Signalisierung am Gerät	akustisch
SPD nach EN 61643-11	Typ 3
SPD nach IEC 61643-1	class III

Anschlussmöglichkeiten

Ableitstoßstrom (8/20 µs) [gesamt]	5 kA
Gemeinsamer Schutzpegel [L-PE]	1500 kV
Max. netzseitiger Überstromschutz	16
Schutzpegel [L-N]	≤1500
