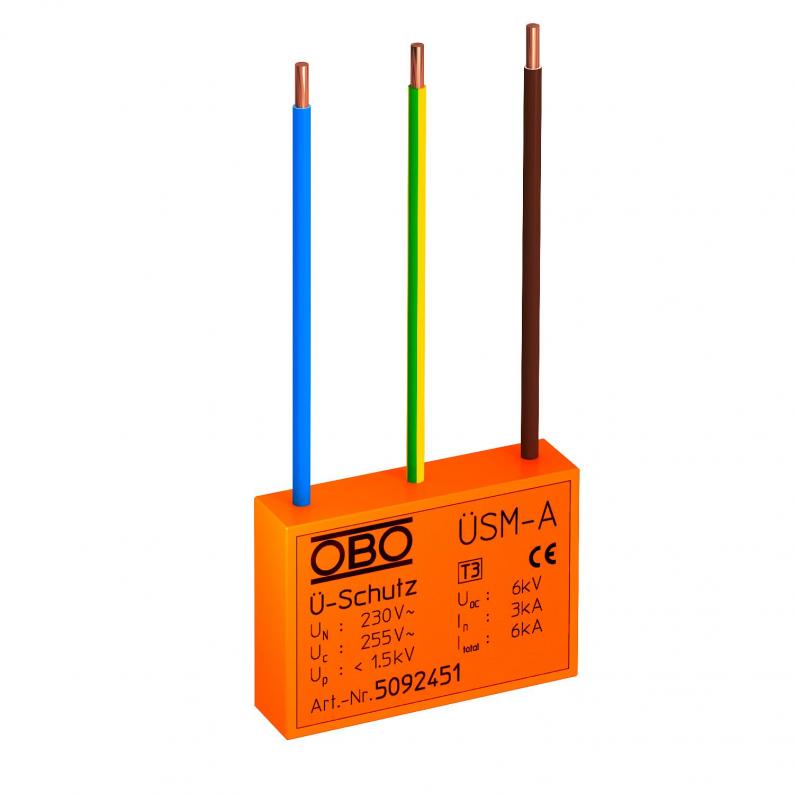

Überspannungsschutzmodul 230 V

…

Art.Nr. 5092451 | EAN 4012195080886

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5092451 / ÜSM-A

kl. VKE: 1 Stück

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Überspannungsschutzmodul Typ 3 nach DIN EN 61643-11 für 230 V Netze.

• mit akustischer Defektmeldung
• mit geringer Baugröße
• Halogenfreier Kunststoff (UL 94 V-0)
• Y-Schaltung

Anwendung: Universell einsetzbar für alle Installationssysteme.

Technische Daten

Ansprechzeit	<25 ns
Ausführung	akustische Funktionsanzeige
Ausführung der Pole	sonstige
Betriebstemperatur max.	60 °C
Betriebstemperatur min.	-15 °C
CO₂ Fußabdruck (GWP) Cradle-to-Gate	0,0239 kg CO₂e / 1 Stück
Dimension	255V
Höchste Dauerspannung AC	255 V
Leitungsart für Überspannungsschutzgeräte	Energieleitung AC
LPZ	2→3
Maximale Vorsicherung	16 A
Maximaler Ableitstoßstrom (8/20 μs)	6 kA
Montageart	sonstige
Nennableitstoßstrom (8/20 µs)	3 kA
Nennlaststrom (Ein- / Ausgangsklemme)	16 A
Nennspannung AC (50 / 60 Hz)	230 V
Netzform	sonstige
Schutzpegel Ader - Erde	1500 V
Signalisierung am Gerät	akustisch
SPD nach EN 61643-11	Typ 3
SPD nach IEC 61643-1	class III

Anschlussmöglichkeiten

Gemeinsamer Schutzpegel [L-PE]	1500 kV
Max. netzseitiger Überstromschutz	16
Schutzpegel [L-N]	≤1500
