Überspannungsableiter V20, 1-polig+NPE und FS 280 V
Überspannungsableiter V20, 1-polig+NPE und FS 280 V
Art.Nr. 5095331 | EAN 4012196163014
Art.Nr. / Typ
Ausführung der Pole
Schutzart
IP20
Höchste Dauerspannung AC
280 V
kl. VKE: 1 Stück
1Stück
Beschreibung

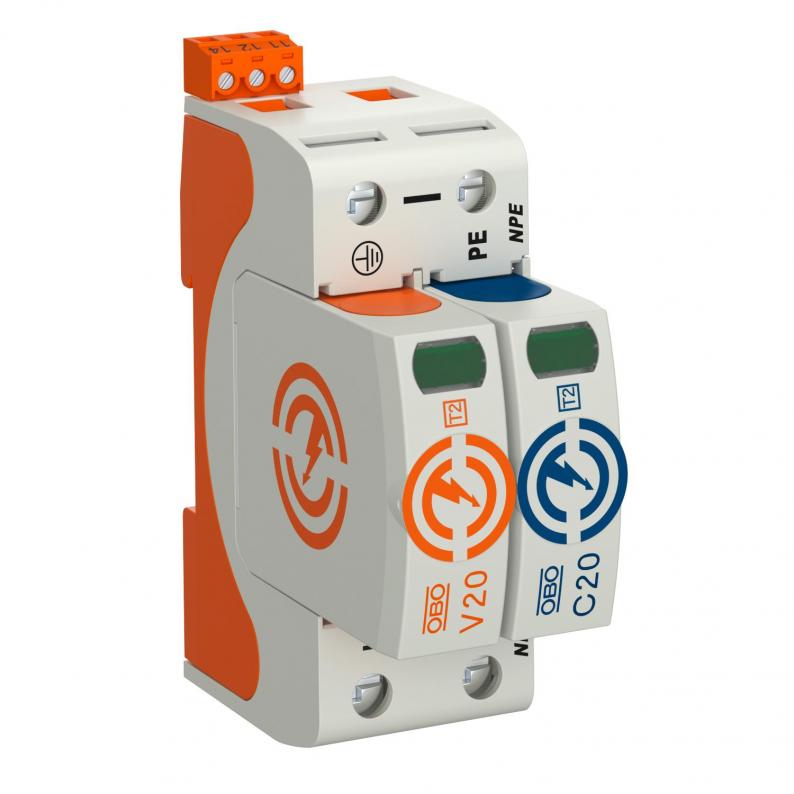

Überspannungsableiter Typ 2
• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
• Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
• Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung
Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.
• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
• Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
• Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung
Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausblasend | nein |
| Ausführung der Pole | 1+N/PE |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,7502 kg CO₂e / 1 Stück |
| Dimension | 280V |
| Drehmoment | 4 Nm |
| Fernsignalisierung | ja |
| Folgestromlöschvermögen (eff) [N-PE] | 0,1 kA |
| Gehäusewerkstoff Überspannungsschutzbauteile | PA UL 94 V-0 |
| Höchste Dauerspannung (L-N) | 280 V |
| Höchste Dauerspannung (N-PE) | 255 V |
| Höchste Dauerspannung AC | 280 V |
| Integrierte Vorsicherung | nein |
| Kurzschlussfest | ja |
| Leiterquerschnitt flexibel (feindrähtig) max. | 2 AWG |
| Leiterquerschnitt flexibel (feindrähtig) max. | 35 mm² |
| Leiterquerschnitt flexibel (feindrähtig) min. | 16 AWG |
| Leiterquerschnitt flexibel (feindrähtig) min. | 1,5 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 35 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 2 AWG |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 16 AWG |
| Leitungsart für Überspannungsschutzgeräte | Energieleitung AC |
| Maximale Vorsicherung | 160 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 40 kA |
| Maximaler Ableitstoßstrom (8/20 μs) [L-N] | 40 kA |
| Maximaler Ableitstoßstrom (8/20 μs) [N-PE] | 60 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 20 kA |
| Nennableitstoßstrom (8/20 µs) [L-N] | 20 kA |
| Nennableitstoßstrom (8/20 µs) [N-PE] | 40 kA |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | sonstige |
| Netzform TN | ja |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Polzahl | 2 |
| Prüfklasse Typ 2 | ja |
| Schutzart | IP20 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 2 |
| SPD nach IEC 61643-1 | class II |
| TOV-Spannung [N-PE] - withstand mode - 200 ms | 1200 V |
| Zulassungen | VDE |
Abmessungen
| Mindestabstand | 1,5 mm |
|---|
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 60 kA |
|---|---|
| Anschlussquerschnitt FM-Klemmen max. | 1,5 mm² |
| Anschlussquerschnitt FM-Klemmen max. | 16 AWG |
| Anschlussquerschnitt FM-Klemmen min. | 0,5 mm² |
| Anschlussquerschnitt FM-Klemmen min. | 21 AWG |
| FM-Kontakte | Wechsler |
| Gemeinsamer Schutzpegel [L-PE] | 1,5 kV |
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz | 50 kA eff |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 1,5 mm² |
| Max. netzseitiger Überstromschutz | 160 A gL/gG |
| Restspannung [L-N] @ 1 kA | 0,8 kV |
| Restspannung [L-N] @ 5 kA | 1 kV |
| Schaltleistung AC | 230 V; 0,5 A |
| Schaltleistung DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Schutzpegel [L-N] | ≤1,3 |
| SPD nach UL 1449 | Type 4 |
| TOV-Spannung [L-N] - fail safe mode - 120 min | 440 V |
| TOV-Spannung [L-N] - withstand mode - 5 s | 335 V |
