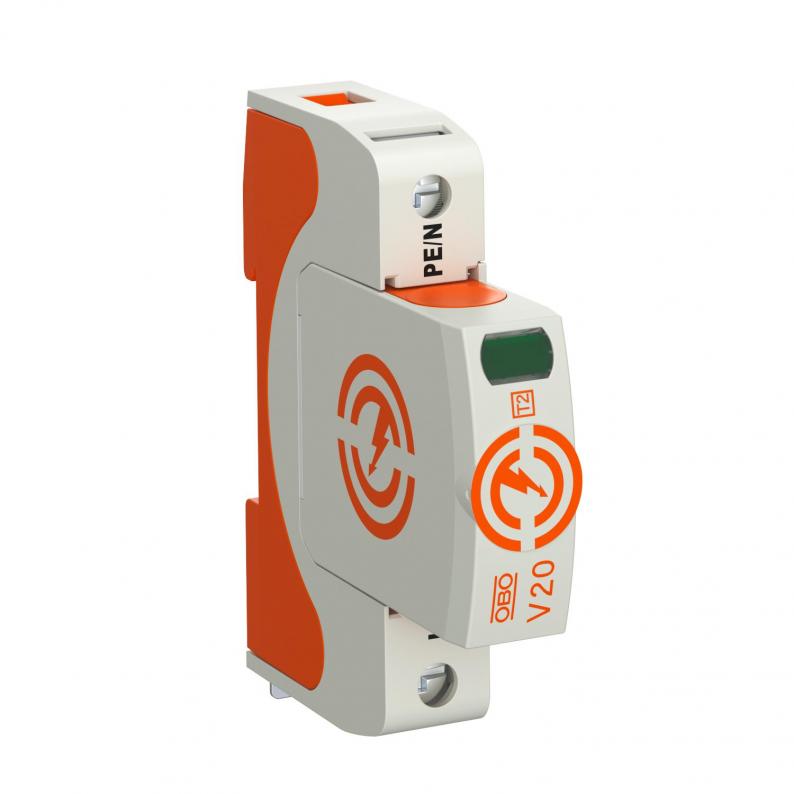

Überspannungsableiter V20, 1-polig 280 V

Überspannungsableiter V20, 1-polig 280 V

Art.Nr. 5095161 | EAN 4012196159802

Alle Ausführungen anzeigen
Art.Nr. / Typ
Ausführung der Pole
Höchste Dauerspannung AC
280 V
Schutzart
IP20

kl. VKE: 1 Stück

BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Überspannungsableiter Typ 2

• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
• Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
• Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung

Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Österreichischer Verband für Elektrotechnik, Österreich
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • KEMA-KEUR, Niederlande
  • 5 Jahre Gewährleistung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • EurAsian Conformity
  • Regulatory Compliance Mark - Konformitätserklärung für Australien / Neuseeland
  • Schutzgerät nach DIN EN 61643-11 bzw. IEC 61643-11
  • Übergang von LPZ 1 auf 2
  • Installation electrotechnical expertise

Technische Daten

Technische Daten

Ansprechzeit<25 ns
Ausblasendnein
Ausführung der Pole1
Betriebstemperatur max.80 °C
Betriebstemperatur min.-40 °C
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,3698 kg CO₂e / 1 Stück
Dimension280V
Drehmoment4 Nm
Fernsignalisierungnein
Gehäusewerkstoff ÜberspannungsschutzbauteilePA UL 94 V-0
Höchste Dauerspannung (L-N)280 V
Höchste Dauerspannung AC280 V
Integrierte Vorsicherungnein
Kurzschlussfestja
Leiterquerschnitt flexibel (feindrähtig) max.35 mm²
Leiterquerschnitt flexibel (feindrähtig) max.2 AWG
Leiterquerschnitt flexibel (feindrähtig) min.1,5 mm²
Leiterquerschnitt flexibel (feindrähtig) min.16 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) max.35 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.2 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) min.16 AWG
Leitungsart für ÜberspannungsschutzgeräteEnergieleitung AC
Maximale Vorsicherung160 A
Maximaler Ableitstoßstrom (8/20 μs)40 kA
Maximaler Ableitstoßstrom (8/20 μs) [L-N]40 kA
MontageartHutschiene 35 mm
Nennableitstoßstrom (8/20 µs)20 kA
Nennableitstoßstrom (8/20 µs) [L-N]20 kA
Nennspannung AC (50 / 60 Hz)230 V
Netzformsonstige
Netzform TNja
Netzform TN-Cja
Netzform TN-C-Sja
Netzform TN-Sja
Netzform TTja
Polzahl1
Prüfklasse Typ 2ja
SchutzartIP20
Signalisierung am Gerätoptisch
SPD nach EN 61643-11Typ 2
SPD nach IEC 61643-1class II
ZulassungenVDE

Abmessungen

Mindestabstand1,5 mm

Anschlussmöglichkeiten

Ableitstoßstrom (8/20 µs) [gesamt]40 kA
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz50 kA eff
Leiterquerschnitt starr (ein-/mehrdrähtig) min.1,5 mm²
Max. netzseitiger Überstromschutz160 A gL/gG
Restspannung [L-N] @ 1 kA0,8 kV
Restspannung [L-N] @ 5 kA1 kV
Schutzpegel [L-N]≤1,3
SPD nach UL 1449Type 4
TOV-Spannung [L-N] - fail safe mode - 120 min440 V
TOV-Spannung [L-N] - withstand mode - 5 s335 V

Downloads

0 ausgewählt

NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Zertifikate (2)
Anleitungen & Hilfen (1)
Artikelbilder (1)
3D Daten Downloads (2)

Ausführungen

Ausführung der Pole
V20-1-280
Art.Nr.
5095161
Höchste Dauerspannung AC
280 V
Ausführung der Pole
1
Schutzart
IP20
V20-2-280
Art.Nr.
5095162
Ausführung der Pole
2
Höchste Dauerspannung AC
280 V
Schutzart
IP20
V20-3-280
Art.Nr.
5095163
Schutzart
IP20
Höchste Dauerspannung AC
280 V
Ausführung der Pole
3
V20-4-280
Art.Nr.
5095164
Höchste Dauerspannung AC
280 V
Ausführung der Pole
4
Schutzart
IP20
