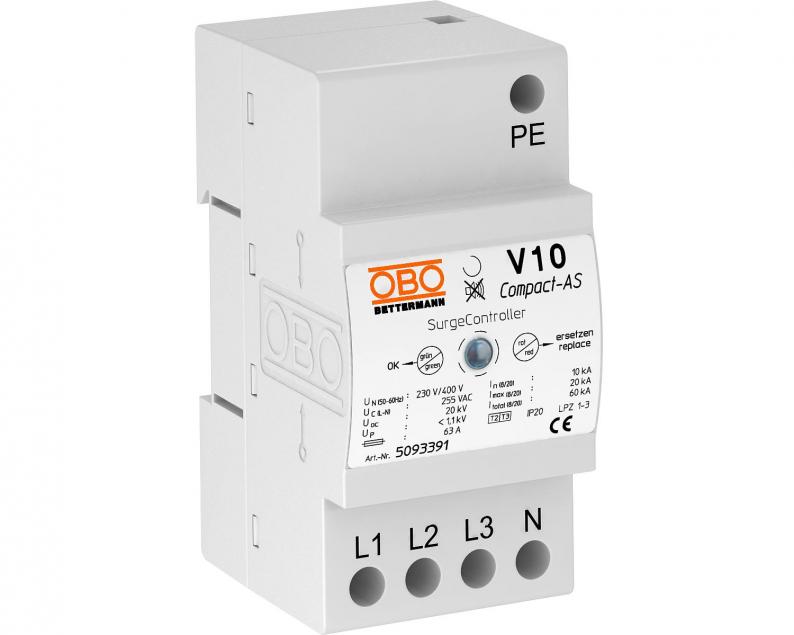

Überspannungsableiter V10 Compact mit akustischer Signalisierung 255 V
Überspannungsableiter V10 Compact mit akustischer Signalisierung 255 V
Art.Nr. 5093391 | EAN 4012195299448
Art.Nr. / Typ
5093391 / V10 COMPACT-AS
Höchste Dauerspannung AC
255 V
Schutzart
IP20
Ausführung der Pole
3+N/PE
kl. VKE: 1 Stück
1Stück
Beschreibung
Überspannungsschutzgerät Kompaktmodul Typ 2+3
• Überspannungsschutz in Unterverteilungen nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 60 kA (8/20) total
• integrierte 3+1-Lösung für TN- und TT-Netz-Systeme auf 45-mm-Modulbreite
• hochleistungsfähige Varistortechnik
• inkl. thermischer und dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
• Version ...-AS mit zusätzlicher akustischer Defektsignalisierung (abschaltbar)
Anwendung: Unter- / Etagenverteilung sowie Geräteschutz von Drehstromsystemen.
• Überspannungsschutz in Unterverteilungen nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 60 kA (8/20) total
• integrierte 3+1-Lösung für TN- und TT-Netz-Systeme auf 45-mm-Modulbreite
• hochleistungsfähige Varistortechnik
• inkl. thermischer und dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
• Version ...-AS mit zusätzlicher akustischer Defektsignalisierung (abschaltbar)
Anwendung: Unter- / Etagenverteilung sowie Geräteschutz von Drehstromsystemen.
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausblasend | nein |
| Ausführung der Pole | 3+N/PE |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Dimension | 255V |
| Fernsignalisierung | nein |
| Folgestromlöschvermögen (eff) [N-PE] | 0,1 kA |
| Höchste Dauerspannung AC | 255 V |
| Integrierte Vorsicherung | nein |
| Leiterquerschnitt flexibel (feindrähtig) min. | 10 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 10 mm² |
| Leitungsart für Überspannungsschutzgeräte | Energieleitung AC |
| LPZ | 1→3 |
| Maximale Vorsicherung | 63 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 20 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 10 kA |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | sonstige |
| Netzform TN | ja |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Prüfklasse Typ 2 | ja |
| Prüfklasse Typ 3 | ja |
| Schutzart | IP20 |
| Signalisierung am Gerät | optisch und akustisch |
| SPD nach EN 61643-11 | Typ 2+3 |
| SPD nach IEC 61643-1 | class II+III |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 60 kA |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 2,5 mm² |
| Max. netzseitiger Überstromschutz | 63 |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (1)
3D Daten Downloads (1)
Ausführungen
Typ
Höchste Dauerspannung AC
Schutzart
Ausführung der Pole
Art.Nr.
V10 COMPACT-AS
255 V
IP20
3+N/PE
5093391
V10 COMPACT-AS
Art.Nr.
5093391
Höchste Dauerspannung AC
255 V
Schutzart
IP20
Ausführung der Pole
3+N/PE
