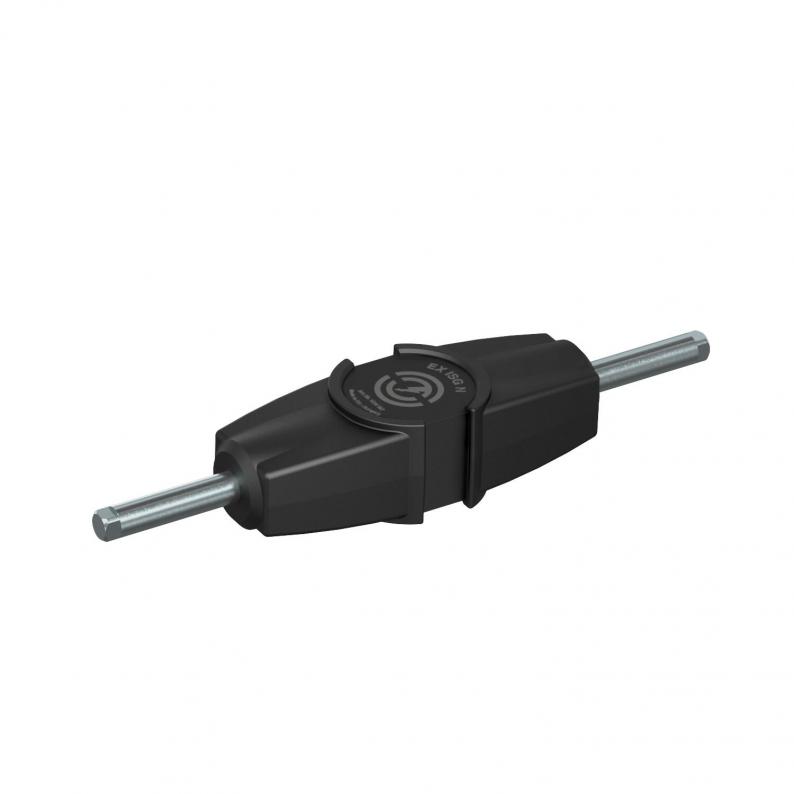

Trennfunkenstrecke EX ISG N

Trennfunkenstrecke EX ISG N

Art.Nr. 5240089 | EAN 4012196849574

Alle Ausführungen anzeigen
Art.Nr. / Typ
5240089 / EX ISG N
Nennableitstoßstrom
100 kA

kl. VKE: 1 Stück

BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Trennfunkenstrecke für explosionsgefährdete Bereiche Zone 1/21 und 2/22, zur indirekten Überbrückung von Isolierflanschen und Isolierverschraubungen z. B. in kathodisch korrosionsgeschützten (KKS) Anlagen. Zum indirekten Verbinden betriebsmäßig getrennter Anlagenteile bei Blitzeinwirkung. Einsatz gemäß Blitzschutzpotentialausgleich nach DIN EN 62305/VDE 0185. Geeignet für den Einbau im Innen- und Außenbereich sowie in Feuchträumen. Besonders niedrige Bemessungsansprechstoßspannung.

• Trennfunkenstrecke nach VDE 0185-561-3 (IEC 62561-3)
• Ex-Zertifizierung nach ATEX
• Kennzeichnung nach EN IEC 60079-0 / EN 60079-1: II 2G Ex db IIC T6 Gb
• Kennzeichnung nach EN IEC 60079-0 / IEC 60079-31: II 2D Ex td IIIC T80°C Db IP67
• Ex-Zertifizierung nach IECEx
• Kennzeichnung nach IEC 60079-0 / -1: Ex db IIC T6 Gb
• Kennzeichnung nach IEC 60079-0 / -31: Ex tb IIIC T80°C Db IP67

  • ATEX Zertifikat für explosionsgeschützte Bereiche
  • 5 Jahre Gewährleistung
  • Blitzstrom geprüft
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien

Technische Daten

Technische Daten

Abmessung215x47x35
Anschluss Rd 10 mm
Ansprechwechselspannung0,64 kV
Bemessungs-Ansprechstoßspannung1,5 kV
Bemessungs-Stehgleichspannung425 V
Bemessungs-Stehwechselspannung300 V
BlitzstromtragfähigkeitN/50 kA
Dimension215x47x35
Farbeschwarz
Impulsstrom50 kA
Nennableitstoßstrom100 kA
SchutzartIP65/67
Temperatureinsatzbereich max.80 °C
Temperatureinsatzbereich min.-20 °C
Werkstoff des AnschlussesEdelstahl, rostfrei

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (4)
Zertifikate (3)
Anleitungen & Hilfen (2)
Artikelbilder (1)

Ausführungen

EX ISG N
Art.Nr.
5240089
Nennableitstoßstrom
100 kA
