Trennfunkenstrecke EX ISG H, ummantelt

Trennfunkenstrecke EX ISG H, ummantelt

Art.Nr. 5240032 | EAN 4012196522941

Alle Ausführungen anzeigen
Art.Nr. / Typ
Impulsstrom
100 kA
Nennableitstoßstrom
100 kA

kl. VKE: 1 Stück

BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

• Trennfunkenstrecke nach VDE 0185-561-3 (IEC 62561-3)
• Ex-Zertifizierung nach ATEX
• Kennzeichnung nach EN 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Kennzeichnung nach EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Ex-Zertifizierung nach IECEx
• Kennzeichnung nach EN 60079-0/-1: Ex db IIC T6 Gb
• Kennzeichnung nach EN 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Ex-Zertifizierung nach INMETRO
• Kennzeichnung nach ABNT NBR IEC 60079-0/-1: Ex db IIC T6 Gb
• Kennzeichnung nach ABNT NBR IEC 60079-31: Ex td IIIC T80 °C Db IP67
• wasserdichte Umschrumpfung
• beidseitig montierte NYY-0 1 x 25 mm2 Leitung
• besonders geeignet für Verbindung im Erdreich

Anwendung: In explosionsgefährdeten Bereichen Zone 1/21 und 2/22 zur indirekten Überbrückung von Isolierflanschen und Isolierverschraubungen z. B. in kathodisch korrosionsgeschützen (KKS) Anlagen.
  • Blitzstrom geprüft
  • INMETRO Zertifikat für explosionsgeschützte Bereiche, Brasilien, Zulassungsstelle: DNV
  • ATEX Zertifikat für explosionsgeschützte Bereiche
  • 5 Jahre Gewährleistung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien

Technische Daten

Technische Daten

Anschluss metrisch
Anschlusskabellänge2 m
Ansprechwechselspannung0,56 kV
Bemessungs-Ansprechstoßspannung1,25 kV
Bemessungs-Stehgleichspannung354 V
Bemessungs-Stehwechselspannung250 V
BlitzstromtragfähigkeitH/100 kA

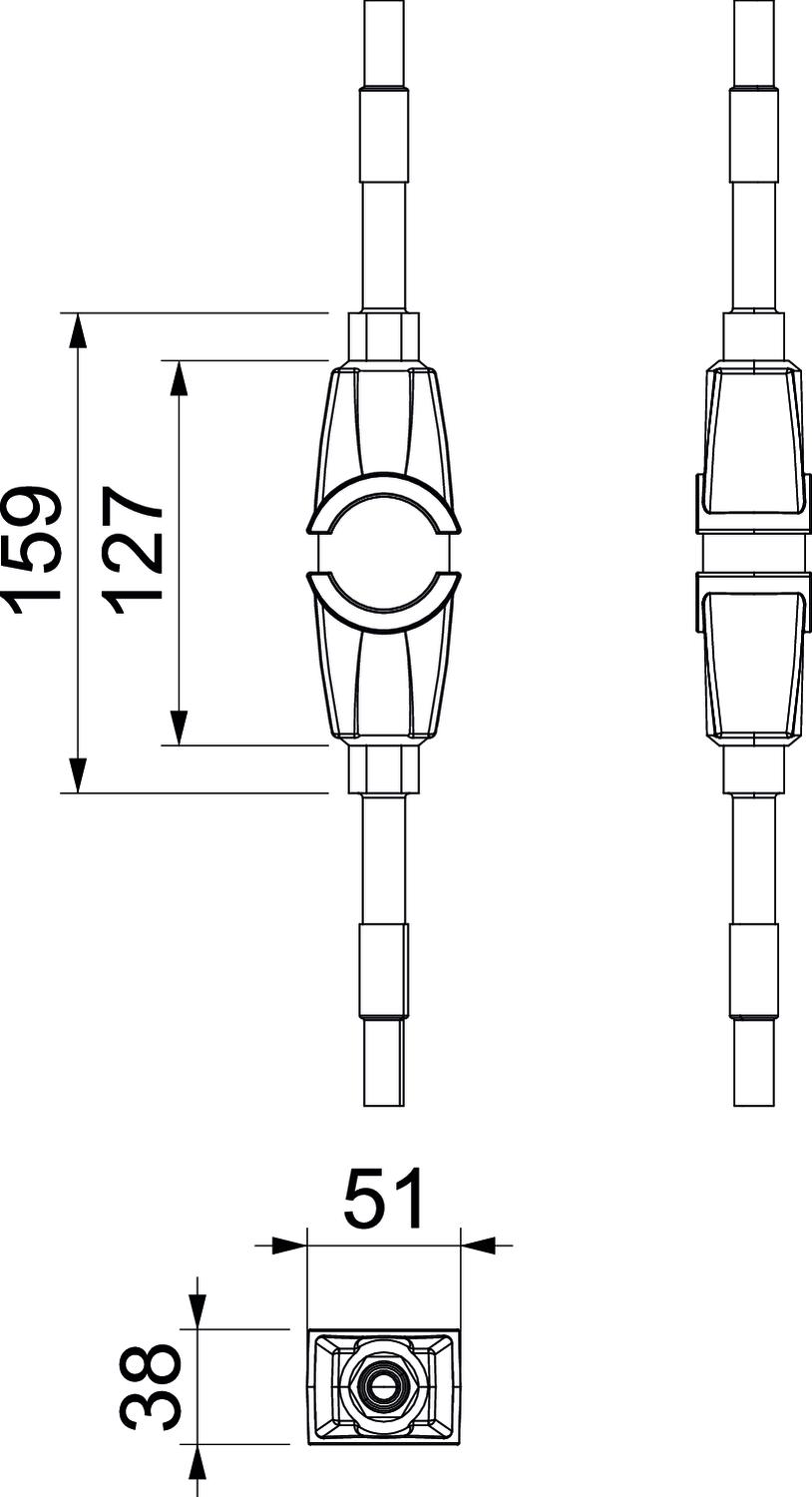

Dimension2x2m
Explosionsgeprüfte Ausführungja
Farbeschwarz
Impulsstrom100 kA
Nennableitstoßstrom100 kA
SchutzartIP65/67
Temperatureinsatzbereich max.60 °C
Temperatureinsatzbereich min.-20 °C
WerkstoffSchmelzklebstoff
Werkstoff des AnschlussesZinkdruckguss
ZündschutzartDruckfeste Kapselung

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (2)
Zertifikate (4)
Anleitungen & Hilfen (1)
Artikelbilder (1)

Zubehör

Montagezubehör
Typ
AB EX ISG S M10

kl. VKE: 2 Stück

Ausführungen

EX ISG H KU
Art.Nr.
5240032
Impulsstrom
100 kA
Nennableitstoßstrom
100 kA
EX ISG H 350 2L
Art.Nr.
5240033
Impulsstrom
100 kA
Nennableitstoßstrom
100 kA
