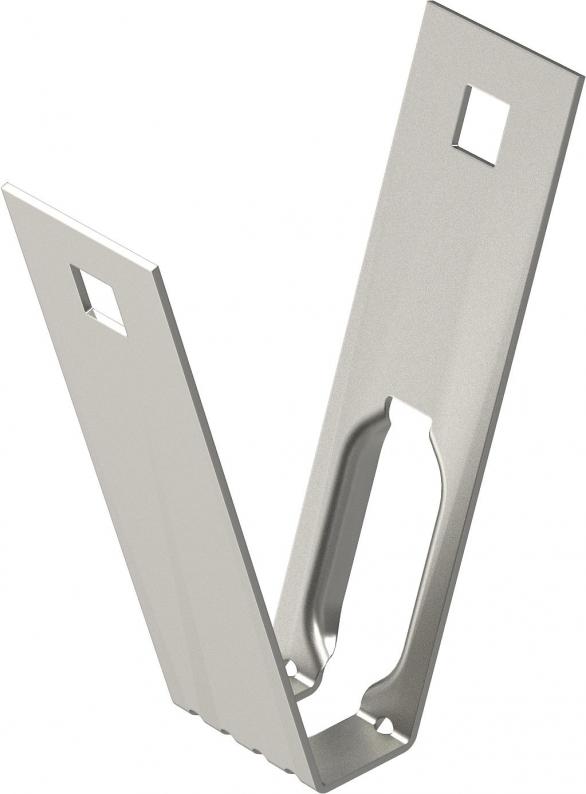

Trapezbefestigung A2
Trapezbefestigung A2
Art.Nr. 6357516 | EAN 4012195523673
Art.Nr. / Typ
6357516 / TPB 100 A2
F in kN
0,8 kN
kl. VKE: 20 Stück
20Stück
Beschreibung
Trapezbefestigung für die abgehängte Montage von Kabeltragsystemen an Standardtrapezdecken.
Bei Nutzung der vorgesehenen Löcher kann die Trapezbefestigung an eine Trapezprofilbreite bis zu ca. 80 mm montiert werden. Die Befestigung erfolgt mit dem Riegel Typ TPB R oder einer Sechskantschraube Typ SKS 10x110.
Bei Nutzung der vorgesehenen Löcher kann die Trapezbefestigung an eine Trapezprofilbreite bis zu ca. 80 mm montiert werden. Die Befestigung erfolgt mit dem Riegel Typ TPB R oder einer Sechskantschraube Typ SKS 10x110.
Technische Daten
Technische Daten
| Dimension | 100x116 |
|---|---|
| F in kN | 0,8 kN |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Geeignet für Gewindestange metrisch | 10 |
| Materialstärke | 1,5 mm |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | ja |
| Scharnierend | nein |
| Verstellbar | ja |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 116 mm |
| Länge | 36 mm |
