Trägerschraubklammer, mit Durchgangsloch
Trägerschraubklammer, mit Durchgangsloch
Art.Nr. 1488023 | EAN 4012195150916
Art.Nr. / Typ
Länge
Breite
Bruchlast
Gewinde
Befestigungsloch
Flanschdicke F max.
Höhe
kl. VKE: 50 Stück
50Stück
Beschreibung
Mit Durchgangsloch.
Max. Anzugsdrehmoment: 18 Nm
Max. Anzugsdrehmoment: 18 Nm
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Loch |
|---|---|
| Befestigungsart | schrauben |
| Befestigungsloch | 11 mm |
| Bruchlast | 2,5 kN |
| Dimension | 0-19mm |
| Flanschdicke F max. | 20 mm |
| Gewinde | M10 |
| Gewinde metrisch | 10 |
| Max. Anzugsdrehmoment | 18 Nm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Temperguss |

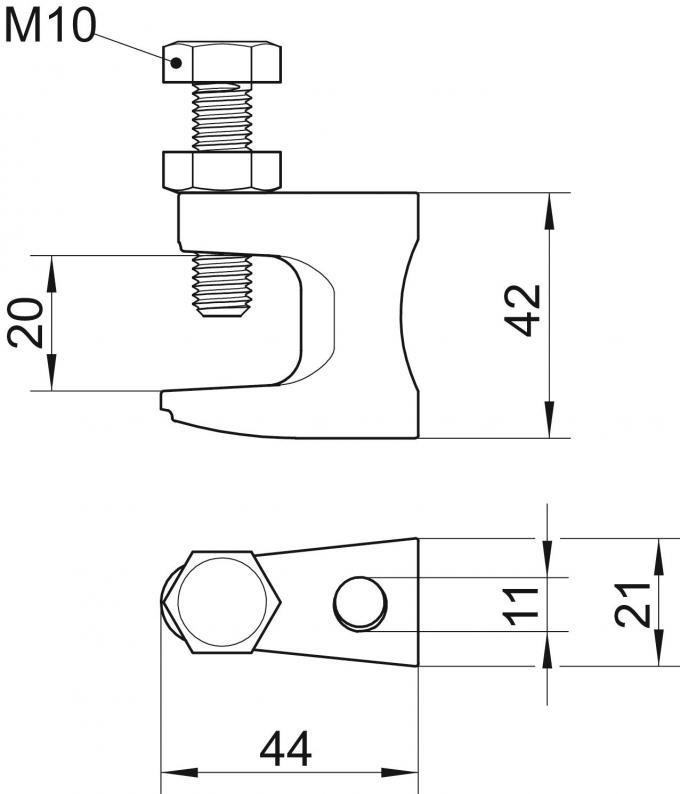

Abmessungen
| Breite | 21 mm |
|---|---|
| Höhe | 42 mm |
| Länge | 44 mm |
| Maß B | 21 mm |
| Maß D | 11 mm |
| Maß F | 20 mm |
| Maß G | M10 |
| Maß H | 42 mm |
| Maß L | 44 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Artikelbilder (1)
Ausführungen
Typ
Länge
Breite
Bruchlast
Gewinde
Befestigungsloch
Flanschdicke F max.
Höhe
Art.Nr.
FL 1 TG
38 mm
19 mm
1,2 kN
M8
9 mm
18 mm
35 mm
1488015
FL 2 TG
44 mm
21 mm
2,5 kN
M10
11 mm
20 mm
42 mm
1488023
FL 3 TG
58 mm
23,5 mm
3,5 kN
M10
13 mm
26 mm
54 mm
1488031
Länge
Breite
Bruchlast
Gewinde
Befestigungsloch
Flanschdicke F max.
Höhe
FL 1 TG
Art.Nr.
1488015
Länge
38 mm
Breite
19 mm
Bruchlast
1,2 kN
Gewinde
M8
Befestigungsloch
9 mm
Flanschdicke F max.
18 mm
Höhe
35 mm
FL 2 TG
Art.Nr.
1488023
Flanschdicke F max.
20 mm
Höhe
42 mm
Breite
21 mm
Bruchlast
2,5 kN
Länge
44 mm
Befestigungsloch
11 mm
Gewinde
M10
FL 3 TG
Art.Nr.
1488031
Länge
58 mm
Bruchlast
3,5 kN
Höhe
54 mm
Gewinde
M10
Befestigungsloch
13 mm
Flanschdicke F max.
26 mm
Breite
23,5 mm
