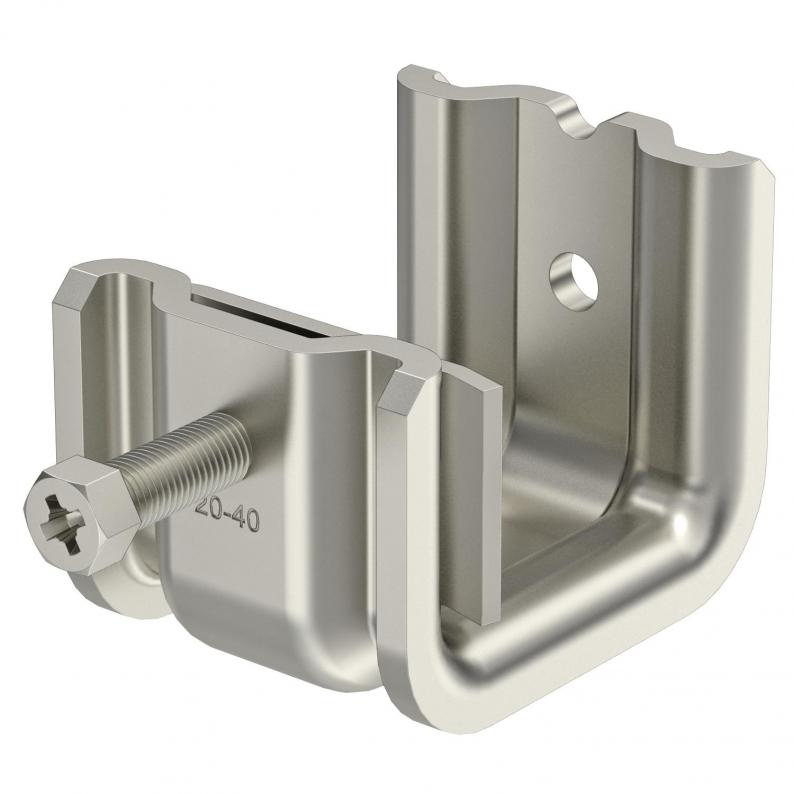

Trägerklammer SSP 20-40, VA M8
Trägerklammer SSP 20-40, VA M8
Art.Nr. 1486292 | EAN 4012196342211
Art.Nr. / Typ
1486292 / SSP 20-40 M8 A2
Flanschdicke F max.
40 mm
Maß L
47 mm
Flanschdicke F min.
20 mm
Maß B
48 mm
kl. VKE: 25 Stück
25Stück
Beschreibung
Diese Art Trägerklammer wird auf den Träger aufgeschoben und mittels einer Druckwanne und Schraube (M8) am Träger oder Flacheisen fixiert. Die Sechskantschraube hat eine Schlüsselweite von 10 mm. Im Schellenkörper sind außerdem zwei weitere M8 Gewinde eingebracht, um zum Beispiel Gewindestangen zu befestigen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Gewinde |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast F1 | 1,4 kN |
| Bruchlast F2 | 1,3 kN |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,3152 kg CO₂e / 1 Stück |
| Dimension | 20-40mm |
| Flanschdicke F max. | 40 mm |
| Flanschdicke F min. | 20 mm |
| Geeignet für Gewindestange metrisch | 8 |
| Gewinde | M8 |
| Gewinde metrisch | 8 |
| Oberfläche | blank, nachbehandelt |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Maß B | 48 mm |
|---|---|
| Maß H | 65 mm |
| Maß L | 47 mm |
