Trägerklammer, mit Gewindebolzen
Trägerklammer, mit Gewindebolzen
Art.Nr. 1483611 | EAN 4012196502202
Art.Nr. / Typ
Maß B
Flanschdicke F max.
Maß L
Flanschdicke F min.
kl. VKE: 100 Stück
100Stück
Beschreibung
Trägerklammer zum Aufschlagen mit Gewindebolzen als individuelle Befestigungslösung am Träger.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Gewinde |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,45 kN |
| Dimension | 2-4mm |
| Flanschdicke F max. | 4 mm |
| Flanschdicke F min. | 2 mm |
| Gewinde | M6 x 9mm |
| Gewinde metrisch | 6 |
| Oberfläche | Zinklamelle |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |

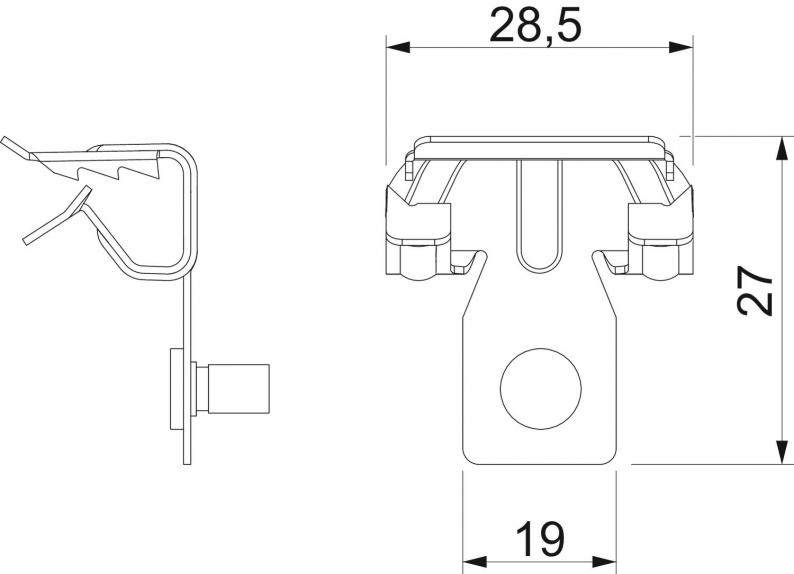

Abmessungen
| Maß B | 28,5 mm |
|---|---|
| Maß L | 27 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (1)
Ausführungen
Typ
Maß B
Flanschdicke F max.
Maß L
Flanschdicke F min.
Art.Nr.
BCVTB 2-4 M6
28,5 mm
4 mm
27 mm
2 mm
1483611
BCVTB 4-8 M6
38 mm
8 mm
39 mm
4 mm
1483613
Maß B
Flanschdicke F max.
Maß L
Flanschdicke F min.
BCVTB 2-4 M6
Art.Nr.
1483611
Maß B
28,5 mm
Flanschdicke F max.
4 mm
Maß L
27 mm
Flanschdicke F min.
2 mm
BCVTB 4-8 M6
Art.Nr.
1483613
Maß B
38 mm
Flanschdicke F min.
4 mm
Flanschdicke F max.
8 mm
Maß L
39 mm
