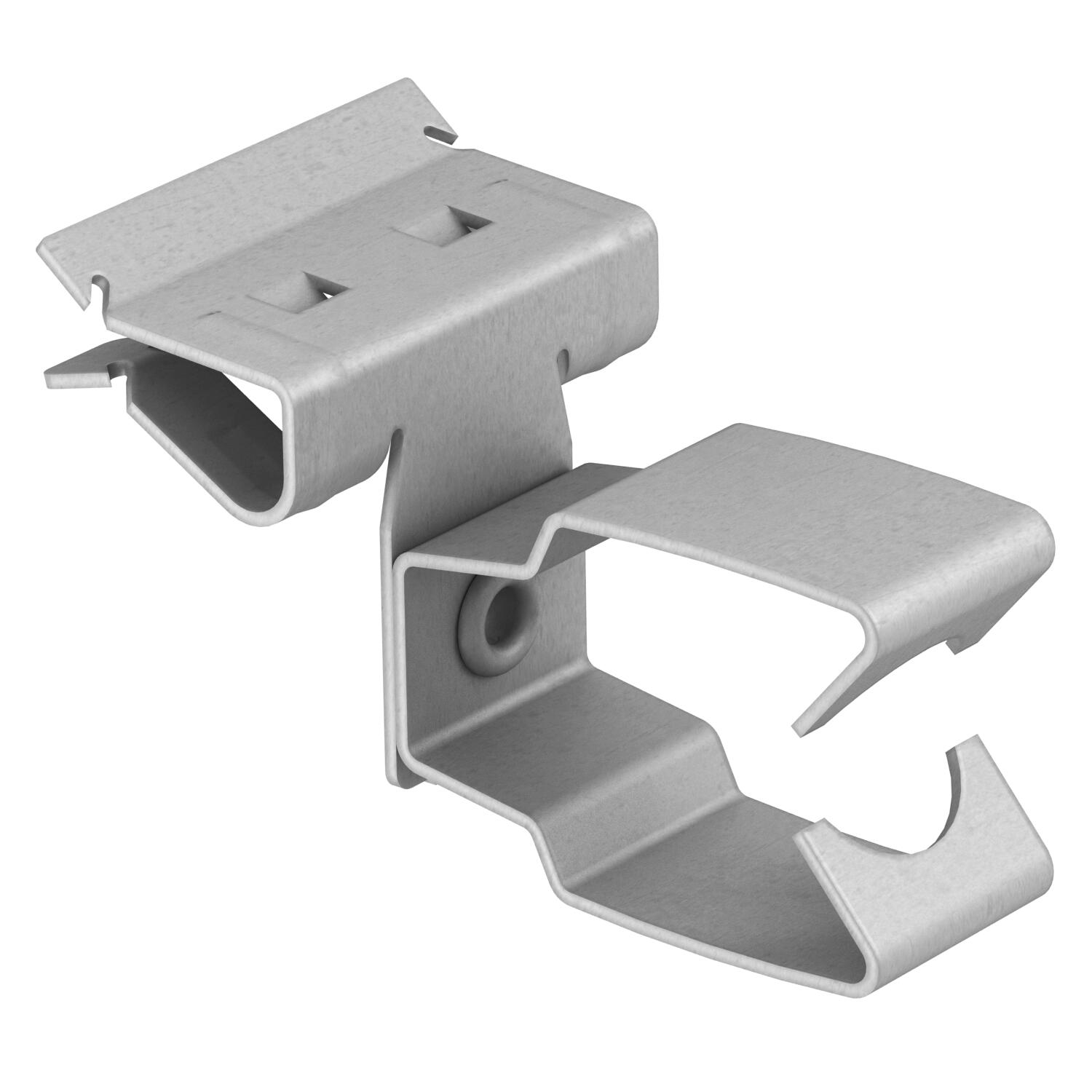

Trägerklammer, für Rohre, offen/seitlich
Trägerklammer, für Rohre, offen/seitlich
Art.Nr. 1483811 | EAN 4012196503148
Art.Nr. / Typ
Rohr-/Kabeldurchmesser min.
Flanschdicke F min.
Flanschdicke F max.
kl. VKE: 50 Stück
50Stück
Beschreibung
Trägerklammer zum Aufschlagen mit offener Rohraufnahme als individuelle Befestigungslösung am Träger.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Rohr/Kabel |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,11 kN |
| Dimension | 2-4mm |
| Flanschdicke F max. | 4 mm |
| Flanschdicke F min. | 2 mm |
| Oberfläche | Zinklamelle |
| Rohr-/Kabeldurchmesser min. | 20 mm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |
Downloads
0 ausgewählt
Datenblatt (1)
Anleitungen & Hilfen (1)
Artikelbilder (1)
Ausführungen
Typ
Rohr-/Kabeldurchmesser min.
Flanschdicke F min.
Flanschdicke F max.
Art.Nr.
BCHPO 2-4 D20
20 mm
2 mm
4 mm
1483811
BCHPO 2-4 D25
25 mm
2 mm
4 mm
1483813
BCHPO 2-4 D32
32 mm
2 mm
4 mm
1483815
BCHPO 8-14 D32
32 mm
8 mm
14 mm
1483835
BCHPO 14-20 D32
32 mm
14 mm
20 mm
1483845
Rohr-/Kabeldurchmesser min.
Flanschdicke F min.
Flanschdicke F max.
BCHPO 2-4 D20
Art.Nr.
1483811
Rohr-/Kabeldurchmesser min.
20 mm
Flanschdicke F min.
2 mm
Flanschdicke F max.
4 mm
BCHPO 2-4 D25
Art.Nr.
1483813
Rohr-/Kabeldurchmesser min.
25 mm
Flanschdicke F max.
4 mm
Flanschdicke F min.
2 mm
BCHPO 2-4 D32
Art.Nr.
1483815
Rohr-/Kabeldurchmesser min.
32 mm
Flanschdicke F min.
2 mm
Flanschdicke F max.
4 mm
BCHPO 8-14 D32
Art.Nr.
1483835
Flanschdicke F min.
8 mm
Flanschdicke F max.
14 mm
Rohr-/Kabeldurchmesser min.
32 mm
BCHPO 14-20 D32
Art.Nr.
1483845
Flanschdicke F min.
14 mm
Rohr-/Kabeldurchmesser min.
32 mm
Flanschdicke F max.
20 mm
