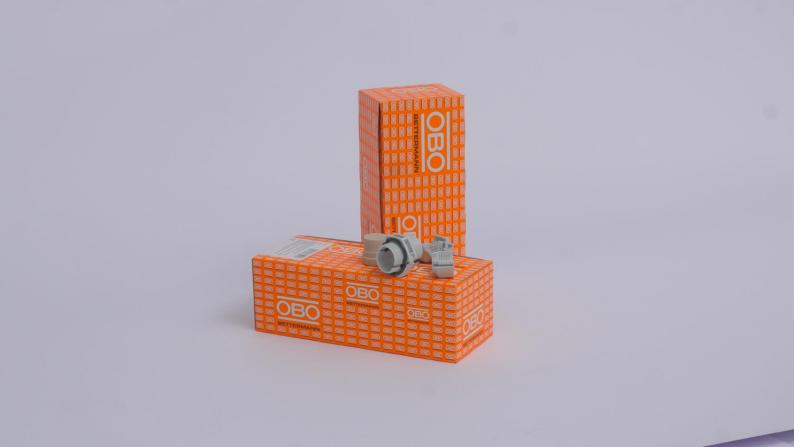

Teilbare Kabelverschraubung, Dichteinsatz geschlossen, lichtgrau
Teilbare Kabelverschraubung, Dichteinsatz geschlossen, lichtgrau
Art.Nr. 2024910 | EAN 4012196334506



Art.Nr. / Typ
2024910 / V-TEC TB25
Gewinde
M25 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau
kl. VKE: 5 Stück
5Stück
Beschreibung
Die teilbare Kabelverschraubung V-TEC TB.. gewährleistet wie alle V-TEC Verschraubungen eine sichere Abdichtung der Kabel. Die Installation von beispielsweise vorkonfektionierten Kabeln oder Funktionsleitungen ist durch die Teilbarkeit der Kabelverschraubung problemlos und schnell.
Unschlagbar ist die V-TEC TB auch beim Nachrüsten einer bestehenden Installation sowie als „Reparaturverschraubung“, hierbei kann ohne Demontage vormontierter Kabel und ohne Unterbrechung der laufenden Produktion installiert werden.
Das Verschraubungs- Set besteht aus einem Zwischenstutzen, einer Hutmutter und der Dichtung die geteilte Gegenmutter ist selbstverständlich auch im Lieferumfang.
Unschlagbar ist die V-TEC TB auch beim Nachrüsten einer bestehenden Installation sowie als „Reparaturverschraubung“, hierbei kann ohne Demontage vormontierter Kabel und ohne Unterbrechung der laufenden Produktion installiert werden.
Das Verschraubungs- Set besteht aus einem Zwischenstutzen, einer Hutmutter und der Dichtung die geteilte Gegenmutter ist selbstverständlich auch im Lieferumfang.
Technische Daten
Technische Daten
Art der Dichtung | Dichtring |
---|---|
Ausführung | gerade |
Biegeschutz | nein |
CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1286 kg CO₂e / 1 Stück |
Dimension | M25 |
explosionsgeschützt | nein |
Farbe | lichtgrau |
Flachkabelverschraubung | nein |
flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
für Ex-Zone | ohne |
für Ex-Zone Gas | ohne |
für Ex-Zone Staub | ohne |
Gewinde | M25 x 1,5 |
Gewindeart | metrisch |
Gewindelänge | 11 mm |
Gewindenenngröße | 25 |
Gewindesteigung | 1,5 mm |
Glasfaserverstärkt | nein |
Halogenfrei | ja |
Instabiler Drehmoment | 4 Nm |
Maß E1 (mm) | 38,5 mm |
Maß E2 | 33,8 mm |
Mehrfach Dichteinsatz | nein |
Mit Gegenmutter | ja |
Schlagfest | ja |
Schlüsselweite | 35 |
Schlüsselweite 1 | 35 mm |
Schlüsselweite 2 | 31 mm |
Schutzart | IP67 |
Teilbare Verschraubung | ja |
Temperatureinsatzbereich max. | 80 °C |
Temperatureinsatzbereich min. | -20 °C |
Werkstoff | Polycarbonat |
Zugentlastungsmöglichkeit | nein |
Abmessungen
Breite | 38,5 mm |
---|---|
Höhe | 50 mm |
Länge | 35 mm |
Maß D | 21 mm |
Maß G | M25x1,5 mm |
Maß L | 41 mm |
Maß L max. | 40 mm |
Maß L min. | 31,5 mm |
Maß L1 | 11 mm |
Maß L2 | 10 mm |
Maß L3 | 9 mm |
