Teilbare Kabelverschraubung, Dichteinsatz, 1 Kabel, lichtgrau
Teilbare Kabelverschraubung, Dichteinsatz, 1 Kabel, lichtgrau
Art.Nr. 2024942 | EAN 4012196536634
Art.Nr. / Typ
Anzahl Bohrungen
1
Gewinde
M20 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau
kl. VKE: 5 Stück
5Stück
Beschreibung
Die teilbare Kabelverschraubung V-TEC TB.. gewährleistet wie alle V-TEC Verschraubungen eine sichere Abdichtung der Kabel. Die Installation von beispielsweise vorkonfektionierten Kabeln oder Funktionsleitungen ist durch die Teilbarkeit der Kabelverschraubung problemlos und schnell.
Unschlagbar ist die V-TEC TB auch beim Nachrüsten einer bestehenden Installation sowie als „Reparaturverschraubung“, hierbei kann ohne Demontage vormontierter Kabel und ohne Unterbrechung der laufenden Produktion installiert werden.

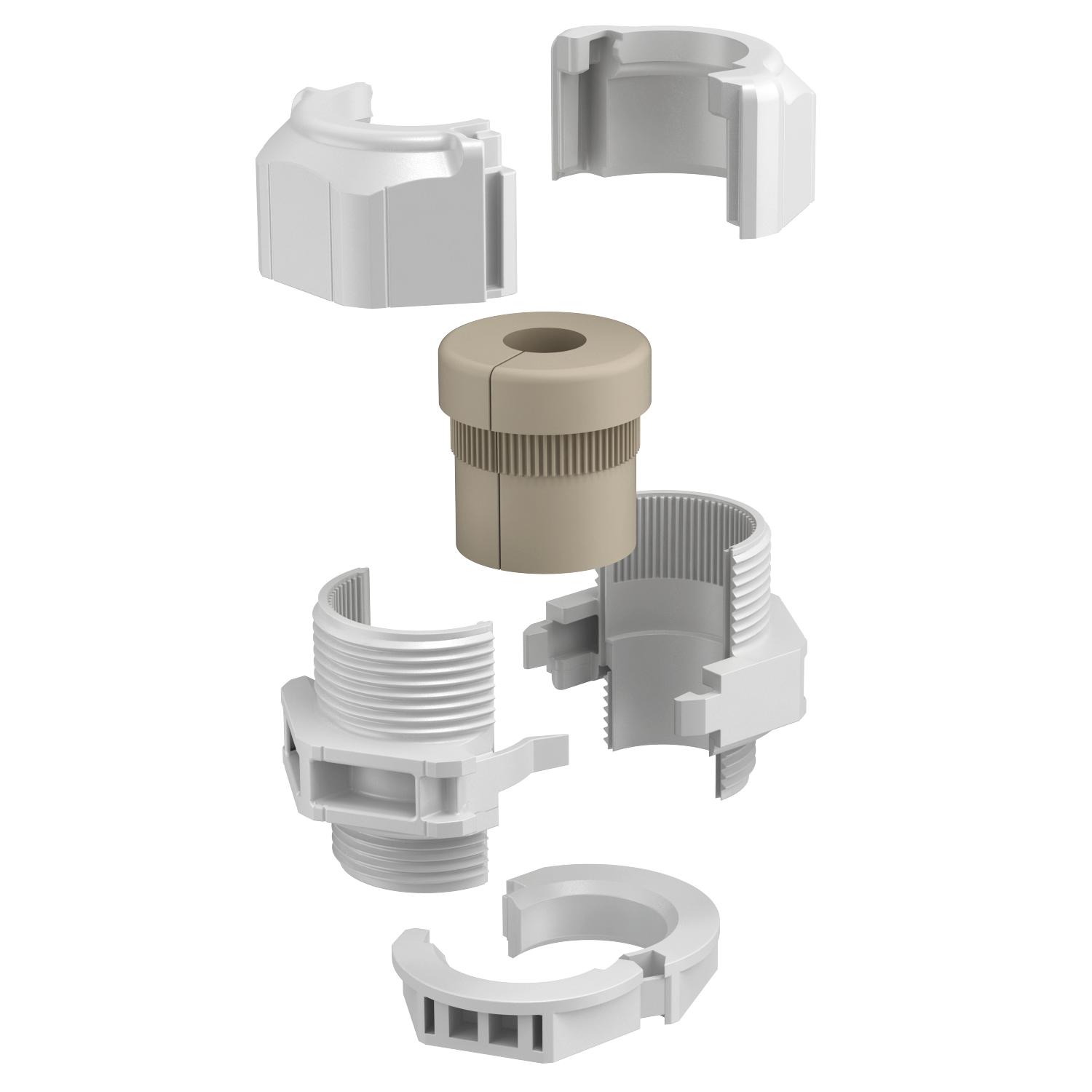

Das Verschraubungs- Set besteht aus einem Zwischenstutzen, einer Hutmutter und der Dichtung die geteilte Gegenmutter ist selbstverständlich auch im Lieferumfang.
Unschlagbar ist die V-TEC TB auch beim Nachrüsten einer bestehenden Installation sowie als „Reparaturverschraubung“, hierbei kann ohne Demontage vormontierter Kabel und ohne Unterbrechung der laufenden Produktion installiert werden.
Das Verschraubungs- Set besteht aus einem Zwischenstutzen, einer Hutmutter und der Dichtung die geteilte Gegenmutter ist selbstverständlich auch im Lieferumfang.
Technische Daten
Technische Daten
| Anzahl Bohrungen | 1 |
|---|---|
| Art der Dichtung | Dichtring |
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0962 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 8 mm |
| Dichtbereich D min. | 6 mm |
| Dimension | M20 |
| explosionsgeschützt | nein |
| Farbe | lichtgrau |
| Flachkabelverschraubung | nein |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | M20 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 10 mm |
| Gewindenenngröße | 20 |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 2 Nm |
| Maß E1 (mm) | 33,5 mm |
| Maß E2 | 30 mm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | ja |
| Schlagfest | ja |
| Schlüsselweite 1 | 30 mm |
| Schlüsselweite 2 | 27 mm |
| Schutzart | IP67 |
| Teilbare Verschraubung | ja |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polycarbonat |
| Zugentlastungsmöglichkeit | nein |
Abmessungen
| Breite | 29 mm |
|---|---|
| Höhe | 40 mm |
| Länge | 30 mm |
| Maß D | 8 mm |
| Maß G | M20x1,5 mm |
| Maß L | 30 mm |
| Maß L max. | 30,5 mm |
| Maß L min. | 24,5 mm |
| Maß L1 | 10 mm |
| Maß L2 | 8,5 mm |
| Maß L3 | 8 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Anzahl Bohrungen
Gewinde
Mehrfach Dichteinsatz
Farbe
Art.Nr.
V-TEC TB20 06-08
1
M20 x 1,5
nein
lichtgrau
2024942
V-TEC TB20 08-10
1
M20 x 1,5
nein
lichtgrau
2024944
V-TEC TB20 09-13
1
M20 x 1,5
nein
lichtgrau
2024946
V-TEC TB20 11-14
1
M20 x 1,5
nein
lichtgrau
2024948
V-TEC TB20 06-08
Art.Nr.
2024942
Anzahl Bohrungen
1
Gewinde
M20 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau
V-TEC TB20 08-10
Art.Nr.
2024944
Gewinde
M20 x 1,5
Anzahl Bohrungen
1
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau
V-TEC TB20 09-13
Art.Nr.
2024946
Gewinde
M20 x 1,5
Farbe
lichtgrau
Mehrfach Dichteinsatz
nein
Anzahl Bohrungen
1
V-TEC TB20 11-14
Art.Nr.
2024948
Anzahl Bohrungen
1
Gewinde
M20 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau
