Surge Controller V20, 60V DC mit FS

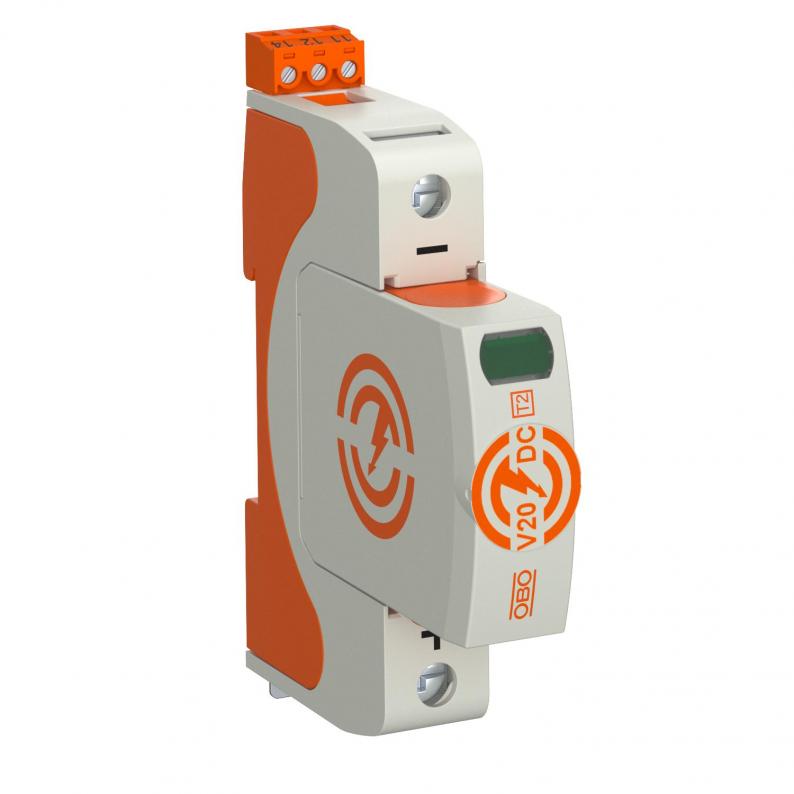

Surge Controller V20, 60V DC mit FS
Art.Nr. 5095147 | EAN 4012197354541
Art.Nr. / Typ
5095147 / V20-DC-60+FS
Ausführung der Pole
1
Schutzart
IP20
kl. VKE: 1 Stück
1Stück
Beschreibung
Überspannungsableiter Typ 2 zum Schutz vor Überspannungen in Anlehnung an die EN61643-11
• Ableitvermögen bis 20 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
• Modularer, steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
• Inkl. potentialfreiem Wechslerkontakt zur Fernsignalisierung
• Ableitvermögen bis 20 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
• Modularer, steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
• Inkl. potentialfreiem Wechslerkontakt zur Fernsignalisierung
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausführung der Pole | 1 |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Dimension | 60V DC |
| Drehmoment | 4 Nm |
| Fernsignalisierung | ja |
| Gehäusewerkstoff Überspannungsschutzbauteile | PA UL 94 V-0 |
| Höchste Dauerspannung DC | 60 V |
| Leiterquerschnitt flexibel (feindrähtig) max. | 35 mm² |
| Leiterquerschnitt flexibel (feindrähtig) max. | 2 AWG |
| Leiterquerschnitt flexibel (feindrähtig) min. | 16 AWG |
| Leiterquerschnitt flexibel (feindrähtig) min. | 1,5 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 2 AWG |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 35 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 16 AWG |
| Maximale Vorsicherung | 160 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 40 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 20 kA |
| Netzform | DC |
| Polzahl | 1 |
| Schutzart | IP20 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 2 |
| SPD nach IEC 61643-1 | class II |
Abmessungen
| Mindestabstand | 1,5 mm |
|---|
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 40 kA |
|---|---|
| Anschlussquerschnitt FM-Klemmen max. | 16 AWG |
| Anschlussquerschnitt FM-Klemmen max. | 1,5 mm² |
| Anschlussquerschnitt FM-Klemmen min. | 0,5 mm² |
| Anschlussquerschnitt FM-Klemmen min. | 21 AWG |
| FM-Kontakte | Wechsler |
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz | 50 kA eff |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 1,5 mm² |
| Max. netzseitiger Überstromschutz | 160 A gL/gG |
| Schaltleistung AC | 230 V; 0,5 A |
| Schaltleistung DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Schutzpegel [L-N] | ≤0 |
