Steckbarer Datenleitungsschutz, 2x2-polig, indirekte Erdung, 5 V
Steckbarer Datenleitungsschutz, 2x2-polig, indirekte Erdung, 5 V
Art.Nr. 5080325 | EAN 4012196742028
Art.Nr. / Typ
Höchste Dauerspannung DC
Höchste Dauerspannung AC
Ausführung
2x2-polig
Stecksystem
Klemme
Anzahl Pole
4
kl. VKE: 1 Stück
1Stück
Beschreibung

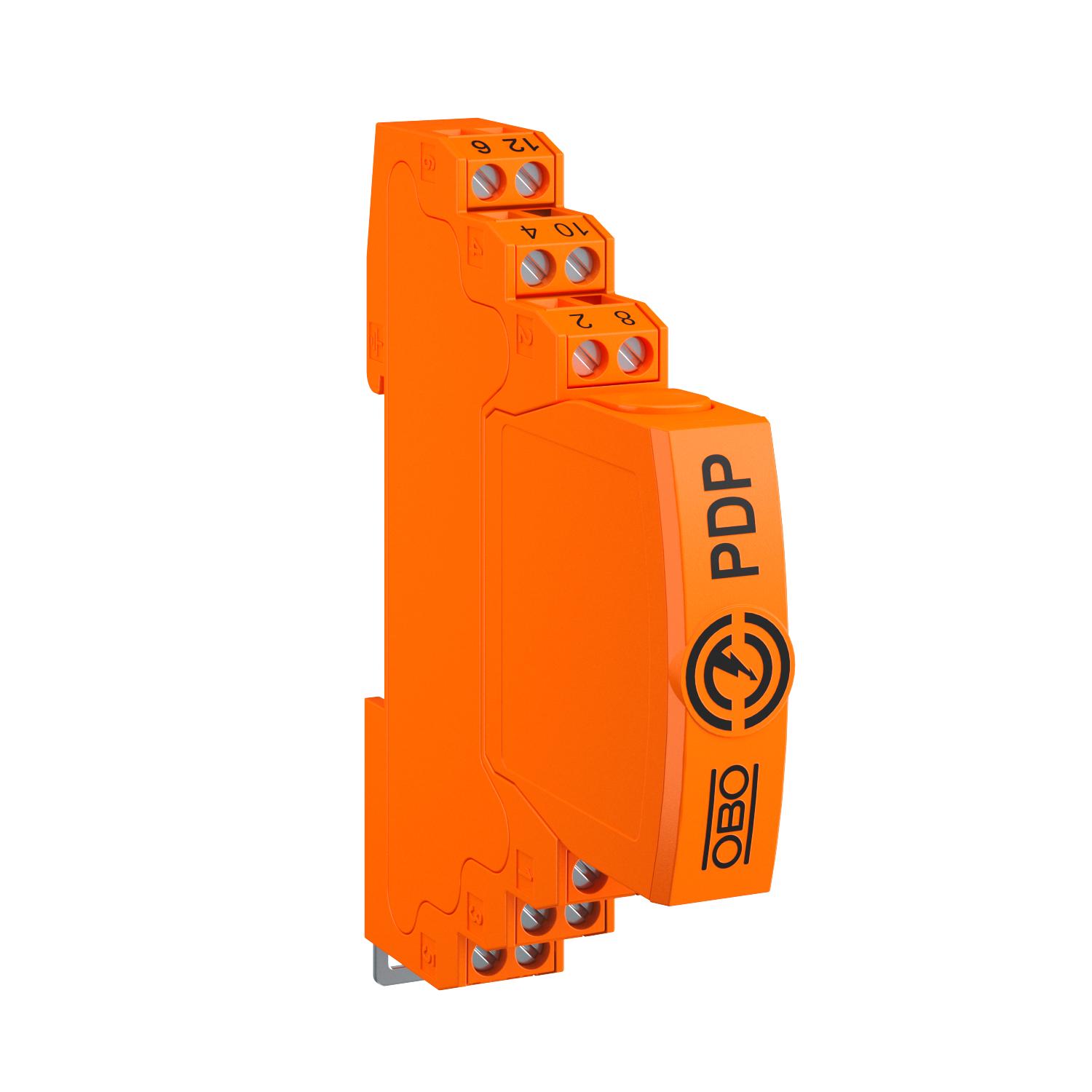

Steckbarer Datenleitungsschutz Typ 1+2/D1+C2 für den Einsatz in der Mess-, Steuer- und Regelungstechnik
• Schutzgerät für mehradrige Systeme
• Indirekte Schirmerdung
• Frequenzbereich bis 100 MHz
• Erdung über die Hutschiene oder Anschlussleitung möglich
• Geringe Baubreite von 12,5 mm
• Hohe Anlagenverfügbarkeit - keine Signalunterbrechung ohne Schutzmodul
Anwendung: Universeller Blitz- und Überspannungsschutz für Datenübertragungsgeräte in der MSR-Technik.
• Schutzgerät für mehradrige Systeme
• Indirekte Schirmerdung
• Frequenzbereich bis 100 MHz
• Erdung über die Hutschiene oder Anschlussleitung möglich
• Geringe Baubreite von 12,5 mm
• Hohe Anlagenverfügbarkeit - keine Signalunterbrechung ohne Schutzmodul
Anwendung: Universeller Blitz- und Überspannungsschutz für Datenübertragungsgeräte in der MSR-Technik.
Technische Daten
Technische Daten
| Anschlussquerschnitt flexibel max. | 1,5 mm² |
|---|---|
| Anschlussquerschnitt flexibel min. | 0,14 mm² |
| Anschlussquerschnitt mehrdrähtig max. | 2,5 mm² |
| Anschlussquerschnitt mehrdrähtig min. | 0,14 mm² |
| Anschlussquerschnitt starr max. | 2,5 mm² |
| Anschlussquerschnitt starr min. | 0,14 mm² |
| Anzahl Pole | 4 |
| Ausführung | 2x2-polig |
| Dimension | 5V |
| Einfügedämpfung (Insertion loss) | ≤3 dB |
| Erdung über: | Anschlussleitung/Hutschiene |
| Gesamt-Ableitstoßstrom (10/350) | 2,5 kA |
| Gesamt-Ableitstoßstrom (8/20) | 20 kA |
| Grenzfrequenz | 100 MHz |
| Höchste Dauerspannung AC | 4,2 V |
| Höchste Dauerspannung DC | 6 V |
| Impulsstrom | 2,5 kA |
| Kapazität (Ader-Ader) | ≤30 pF |
| Kapazität (Ader-Erde) | ≤30 pF |
| Kategorie | Typ 1+2 / D1+C2 |
| Längswiedrstand | 1.2 ± 5% |
| LPZ | 0→2 |
| Montage Eingang / Ausgang | Schraubklemmen |
| Nennableitstoßstrom (8/20 µs) | 10 kA |
| Nennlaststrom AC | 0,425 A |
| Nennlaststrom DC | 0,6 A |
| Nomineller Ableitstoßstrom In nach C2 (total) | 20 kA |
| Prüfnorm | IEC 61643-21 |
| Schirm Anschluss | ja |
| Schirmung | indirekt |
| Schutzart | IP20 |
| Schutzpegel Ader - Ader | 100 V |
| Schutzpegel Ader - Erde | 1600 V |
| Schutzpegel Schirm - Erde (S-PE) | 1300 V |
| Serienwiderstand pro Ader | 1,2 Ω ± 5% |
| Signalisierung am Gerät | keine |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class I+II |
| SPD nach IEC 61643-21 | Class I+II / D1+C2 |
| Stecksystem | Klemme |
| Stoßstromfestigkeit Ader - Ader | 10 kV / 5 kA |
| Stoßstromfestigkeit Ader - Erde | 10 kV / 5 kA |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
Abmessungen
| Breite | 13 mm |
|---|---|
| Höhe | 95 mm |
| Länge | 76 mm |
