Schwere Gitterrinne SGR 105 A2
Schwere Gitterrinne SGR 105 A2
Art.Nr. 6003623 | EAN 4012196622047
Art.Nr. / Typ
Breite
Nutzquerschnitt
Höhe
105 mm
Draht-Durchmesser
6 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

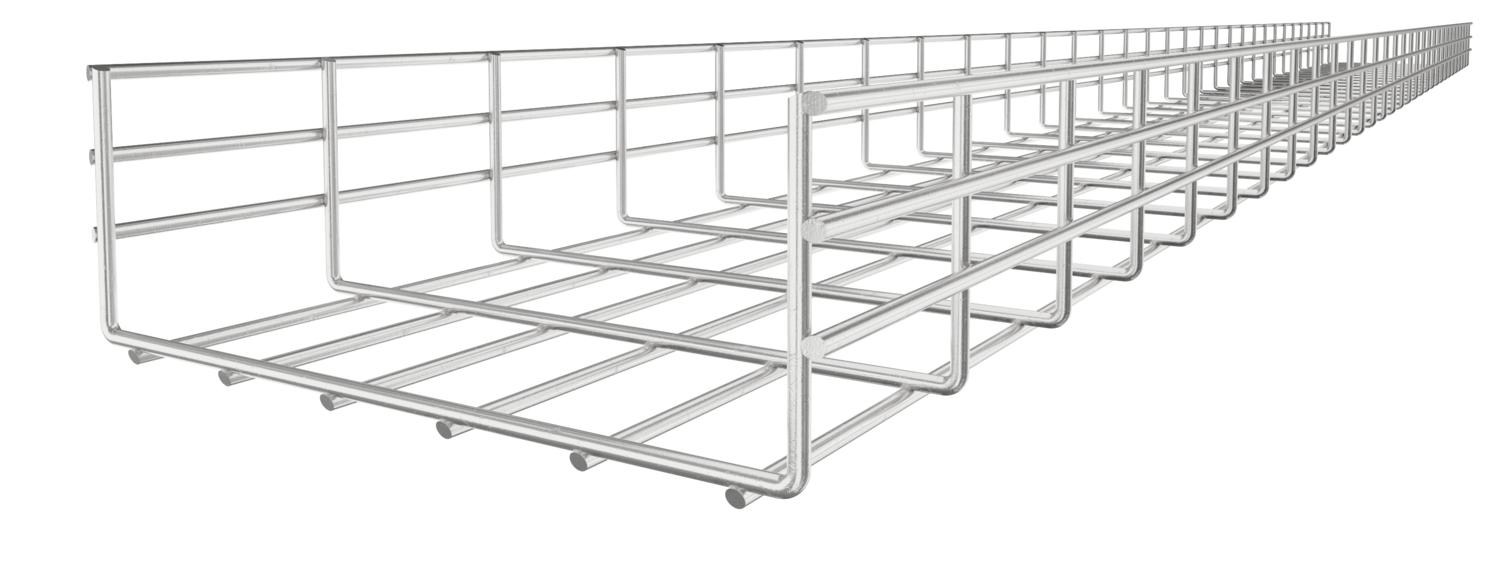

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 13,4126 kg CO₂e / 1 Meter |
| Dimension | 105x150x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | edelstahl |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 130 cm² |
| Nutzquerschnitt | 13000 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 150 mm |
Belastungen
| Stützabstand 1,0m | 3,1 kN/m |
|---|---|
| Stützabstand 1,5m | 1,75 kN/m |
| Stützabstand 2,0m | 1,15 kN/m |
| Stützabstand 2,5m | 0,79 kN/m |
| Stützabstand 3,0m | 0,6 kN/m |
| Stützabstand 3,5m | 0,5 kN/m |
| Stützabstand 4,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (1)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Draht-Durchmesser
Breite
Nutzquerschnitt
Länge
Art.Nr.
SGR 105 150 A2
105 mm
6 mm
150 mm
130 cm²
3000 mm
6003623
SGR 105 200 A2
105 mm
6 mm
200 mm
175 cm²
3000 mm
6003625
SGR 105 300 A2
105 mm
6 mm
300 mm
268 cm²
3000 mm
6003627
SGR 105 400 A2
105 mm
6 mm
400 mm
363 cm²
3000 mm
6003629
SGR 105 500 A2
105 mm
6 mm
500 mm
459 cm²
3000 mm
6003631
SGR 105 600 A2
105 mm
6 mm
600 mm
554 cm²
3000 mm
6003633
Breite
Nutzquerschnitt
SGR 105 150 A2
Art.Nr.
6003623
Höhe
105 mm
Draht-Durchmesser
6 mm
Breite
150 mm
Nutzquerschnitt
130 cm²
Länge
3000 mm
SGR 105 200 A2
Art.Nr.
6003625
Draht-Durchmesser
6 mm
Breite
200 mm
Nutzquerschnitt
175 cm²
Länge
3000 mm
Höhe
105 mm
SGR 105 300 A2
Art.Nr.
6003627
Höhe
105 mm
Draht-Durchmesser
6 mm
Breite
300 mm
Länge
3000 mm
Nutzquerschnitt
268 cm²
SGR 105 400 A2
Art.Nr.
6003629
Breite
400 mm
Länge
3000 mm
Höhe
105 mm
Nutzquerschnitt
363 cm²
Draht-Durchmesser
6 mm
SGR 105 500 A2
Art.Nr.
6003631
Breite
500 mm
Nutzquerschnitt
459 cm²
Höhe
105 mm
Draht-Durchmesser
6 mm
Länge
3000 mm
SGR 105 600 A2
Art.Nr.
6003633
Nutzquerschnitt
554 cm²
Breite
600 mm
Länge
3000 mm
Draht-Durchmesser
6 mm
Höhe
105 mm
