Schienenverbinder SV mit 3 Löchern A2

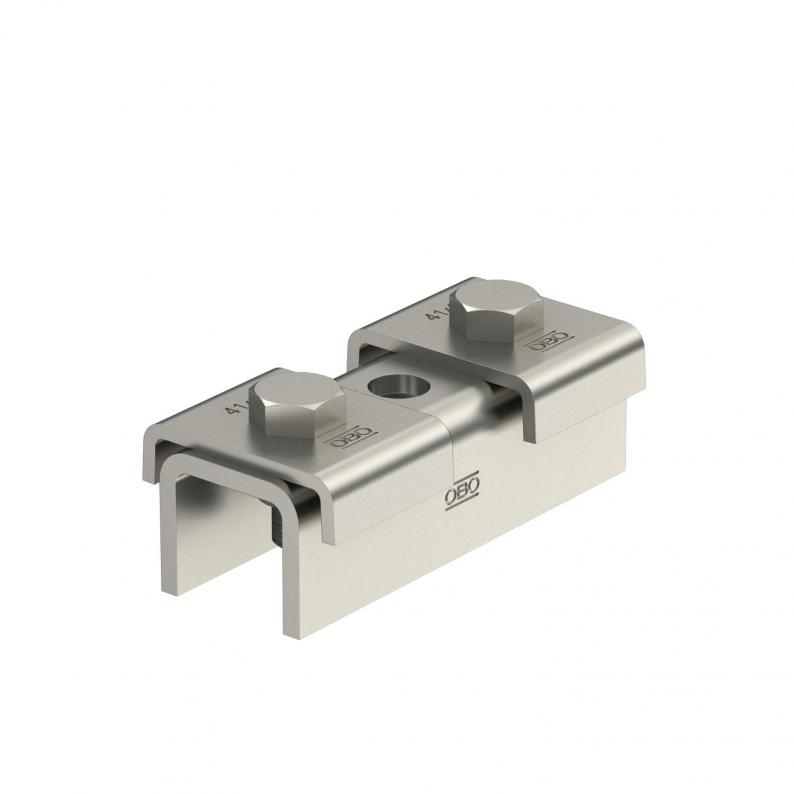

Schienenverbinder SV mit 3 Löchern A2
Art.Nr. 1123126 | EAN 4012195939238
Art.Nr. / Typ
1123126 / SVE 41 A2
Materialstärke
4 mm
Breite
47 mm
Länge
100 mm
kl. VKE: 10 Stück
10Stück
Beschreibung
Der Schienenverbinder dient als Verlängerung der Montageschiene MS4141. Diese Verbindung kann einfach und sicher auf der Baustelle oder vorgefertigt in der Werkstatt erfolgen.
Es ist gewährleistet, dass kein Schwachpunkt im Bereich der der Schienenkupplung entsteht. Hier gelten die statischen Werte der Montageschiene.
Lieferumfang:
Haltebleche Typ4141 und passende Sechskantschrauben lose beigelegt.
Es ist gewährleistet, dass kein Schwachpunkt im Bereich der der Schienenkupplung entsteht. Hier gelten die statischen Werte der Montageschiene.
Lieferumfang:
Haltebleche Typ4141 und passende Sechskantschrauben lose beigelegt.
Technische Daten
Technische Daten
| Art der Lochung | Rücken gelocht |
|---|---|
| Ausführung | gelocht |
| Bohrlochabstand mittig | 60 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 2,7217 kg CO₂e / 1 Stück |
| Dimension | 100x4mm |
| Geeignet für Profilformen | U-Profil |
| Lochgröße | 12 mm |
| Materialstärke | 4 mm |
| Mit Schraubenzubehör | ja |
| Oberfläche | blank, nachbehandelt |
| Profilform | C-Profil |
| Rostfreier Stahl, gebeizt | nein |
| Schlitzweite | 22 mm |
| Statischer Wert A | 2,97 cm² |
| Statischer Wert ly | 6,05 cm |
| Statischer Wert lz | 9,01 cm |
| Statischer Wert Wy | 2,91 cm² |
| Statischer Wert Wz | 4,4 cm² |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 47 mm |
|---|---|
| Höhe | 39,4 mm |
| Länge | 100 mm |
