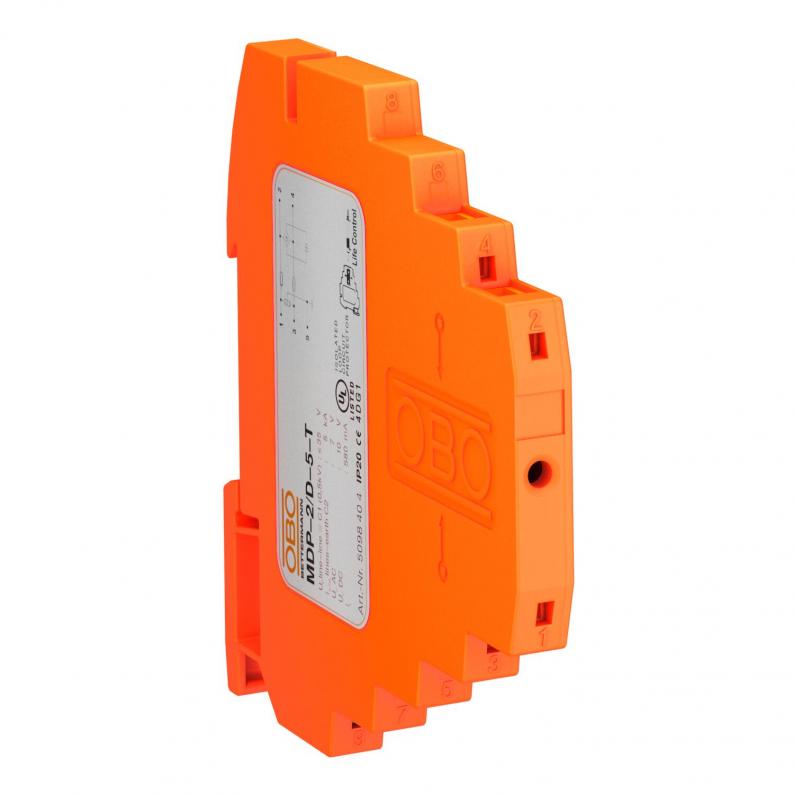

Reihenschutzgerät, 2-polig, Ausführung 5 V
Reihenschutzgerät, 2-polig, Ausführung 5 V
Art.Nr. 5098404 | EAN 4012195406839
Art.Nr. / Typ
Anzahl Pole
Höchste Dauerspannung AC
7 V
Höchste Dauerspannung DC
10 V
Stecksystem
Klemme
kl. VKE: 1 Stück
1Stück
Beschreibung
Blitzbarriere mit Testfunktion; Ausführung 5V
• Nennlaststrom 0,58 A
• Schutzgerät für mehradrige Systeme
• direkte Schirmerdung und mit schraublosen Anschlussklemmen
• platzsparende Breite von nur 8,7 mm
• Schutzbeschaltung prüfbar mit Life Control
• hoher Frequenzbereich von 0-100 MHz
• UL gelistet (4DG1)
Anwendung: Universeller Einsatz auf 35-mm-Hutprofilschiene in jedem handelsüblichen Verteilergehäuse.
• Nennlaststrom 0,58 A
• Schutzgerät für mehradrige Systeme
• direkte Schirmerdung und mit schraublosen Anschlussklemmen
• platzsparende Breite von nur 8,7 mm
• Schutzbeschaltung prüfbar mit Life Control
• hoher Frequenzbereich von 0-100 MHz
• UL gelistet (4DG1)
Anwendung: Universeller Einsatz auf 35-mm-Hutprofilschiene in jedem handelsüblichen Verteilergehäuse.
Technische Daten
Technische Daten
| Ableiterüberwachung | nein |
|---|---|
| Anschlussquerschnitt flexibel max. | 2,5 mm² |
| Anschlussquerschnitt flexibel min. | 0,14 mm² |
| Anschlussquerschnitt mehrdrähtig max. | 1,5 mm² |
| Anschlussquerschnitt mehrdrähtig min. | 0,14 mm² |
| Anschlussquerschnitt starr max. | 2,5 mm² |
| Anschlussquerschnitt starr min. | 0,14 mm² |
| Anzahl Pole | 2 |
| Dimension | 5V |
| Einfügedämpfung (Insertion loss) | ≤3 dB |
| Erdung über: | Hutschiene |
| Explosionsgeprüfte Ausführung | nein |
| Fernmeldekontakt | nein |
| Gesamt-Ableitstoßstrom (10/350) | D1: 1 kA |
| Gesamt-Ableitstoßstrom (8/20) | 5 kA |
| Grenzfrequenz | 100 MHz |
| Höchste Dauerspannung AC | 7 V |
| Höchste Dauerspannung DC | 10 V |
| Isolationswiderstand | >10 MΩ |
| Kapazität (Ader-Ader) | < 40 pF |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Nennlaststrom AC | 0,4 A |
| Nennlaststrom DC | 0,58 A |
| Nennspannung | 5 V |
| Prüfnorm | IEC 61643-21 |
| Schirm Anschluss | ja |
| Schirmung | direkt |
| Schutzart | IP20 |
| Schutzpegel @ C1 | <50 V |
| Schutzpegel Ader - Ader | <35 V |
| Schutzpegel Ader - Erde | <800 V |
| Serienwiderstand pro Ader | 2,35 Ω ± 5 % |
| Signalisierung am Gerät | auslesbar |
| SPD nach IEC 61643-21 | Class I+II+III / D1+C2+C1 |
| Stecksystem | Klemme |
| Stoßstromfestigkeit Ader - Ader | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 5 kV / 2,5 kA (8/20µs) |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Zulassungen | UL |
