Quick-Schelle, ALU
Art.Nr. 2149916 | EAN 4012196409235
Art.Nr. / Typ
Nenngröße
kl. VKE: 100 Stück
100Stück
Beschreibung
OBO Quick-Schelle Typ ALQ M, für alle metrischen ALU-Rohrsysteme sowie leichte und schwere Isolierrohre. Geeignet zur Aufnahme des OBO Rohrsystems, Werkstoff: ALU.
Rohrzentrierhilfen ermöglichen ein optimales Einbringen des Rohres und verdrehen automatisch die Schelle in die richtige Position.
Langloch zum seitlichen Ausrichten bei Montage mittels Holzschraube oder Schlagdübel.
Empfohlener Befestigungsabstand 50-60cm.
Rohrzentrierhilfen ermöglichen ein optimales Einbringen des Rohres und verdrehen automatisch die Schelle in die richtige Position.
Langloch zum seitlichen Ausrichten bei Montage mittels Holzschraube oder Schlagdübel.
Empfohlener Befestigungsabstand 50-60cm.
Technische Daten
Technische Daten
| Anreihbar | nein |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Befestigungsart | Schraubloch |
| Dimension | M16 |
| Geschlossen | nein |
| Halogenfrei | nein |
| Mit Einlage | nein |
| Nenngröße | 16 |
| Spannbereich D max. | 16 mm |
| Spannbereich D min. | 16 mm |
| UV-beständig | ja |
| Werkstoff | Aluminium |

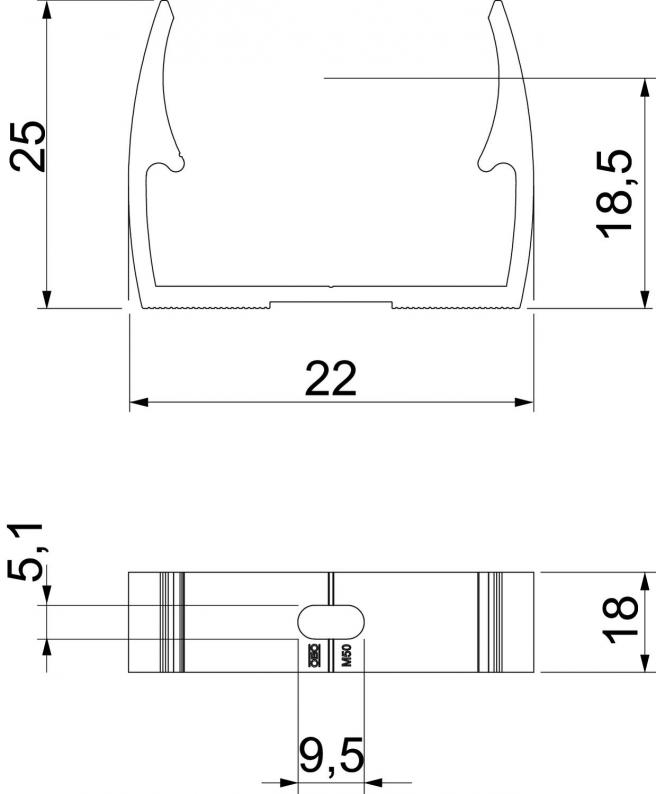

Abmessungen
| Maß A | 22 mm |
|---|---|
| Maß B | 18 mm |
| Maß E | 5,1 mm |
| Maß F | 9,5 mm |
| Maß H | 25 mm |
| Maß h | 18,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (4)
Artikelbilder (1)
3D Daten Downloads (1)
Ausführungen
Typ
Nenngröße
Art.Nr.
ALQ M16
16
2149916
ALQ M20
20
2149920
ALQ M25
25
2149925
ALQ M32
32
2149932
ALQ M40
40
2149940
ALQ M50
50
2149950
ALQ M63
63
2149963
