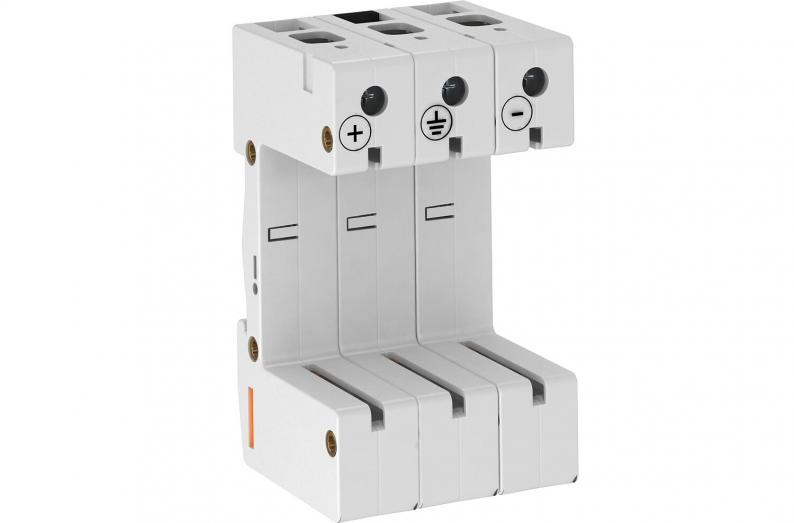

PV-Unterteil, 3-polig in Y-Schaltung
Art.Nr. 5096647 | EAN 4012195299455
Art.Nr. / Typ
5096647 / V20-C U-3PH-Y
kl. VKE: 1 Stück
1Stück
Beschreibung
Unterteil für Photovoltaikanlagen bis Uoc=1000V (Y-Schaltung)
• Passend zu V 25-B+C Oberteilen Typ 1+2 Kombiableiter
• Passend zu V 20-C Oberteilen Typ 2 Überspannungsableitern
• Schutzbeschaltung gegen Quer- u. Längsspannungen
• Y-Schutzschaltung
• niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000V DC mit V20-C/0-440)
• niedriger DC-Schutzpegel: < 3,0 kV (Uoc max = 900V DC mit V25-B+C/0-385)
• niedriger DC-Schutzpegel: < 2,6 kV (Uoc max = 600V DC mit V50-B+C/0-280)
• Gekennzeichnete Anschlüsse
Anwendung: In Photovoltaikanlagen zwischen PH-Modulen und Wechselrichter.
• Passend zu V 25-B+C Oberteilen Typ 1+2 Kombiableiter
• Passend zu V 20-C Oberteilen Typ 2 Überspannungsableitern
• Schutzbeschaltung gegen Quer- u. Längsspannungen
• Y-Schutzschaltung
• niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000V DC mit V20-C/0-440)
• niedriger DC-Schutzpegel: < 3,0 kV (Uoc max = 900V DC mit V25-B+C/0-385)
• niedriger DC-Schutzpegel: < 2,6 kV (Uoc max = 600V DC mit V50-B+C/0-280)
• Gekennzeichnete Anschlüsse
Anwendung: In Photovoltaikanlagen zwischen PH-Modulen und Wechselrichter.
Technische Daten
Technische Daten
| Ausführung | 3-polig Y-Schaltung für PV |
|---|---|
| Ausführung der Pole | 3 |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,7025 kg CO₂e / 1 Stück |
| Dimension | Y-PH |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 35 mm² |
| Schutzart | IP20 |
Anschlussmöglichkeiten
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 2,5 mm² |
|---|
