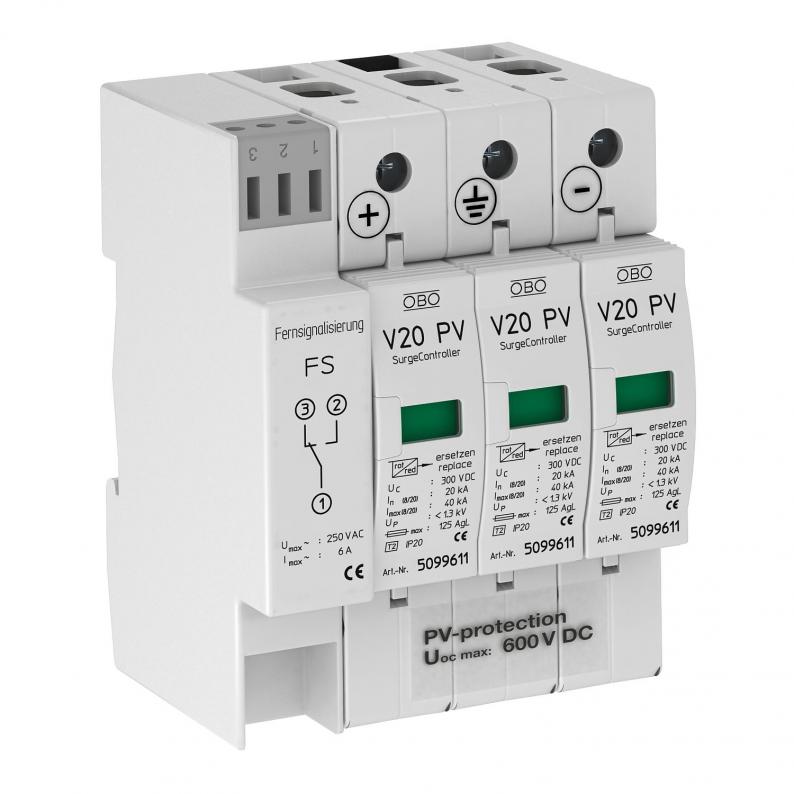

PV-Überspannungsschutz V20, 600 V DC mit Fernsignalisierung
PV-Überspannungsschutz V20, 600 V DC mit Fernsignalisierung
Art.Nr. 5094576 | EAN 4012195709084
Art.Nr. / Typ
Ausführung der Pole
3
Schutzart
IP20
kl. VKE: 1 Stück
1Stück
Beschreibung
V20 Überspannungsableiter Typ 2 für PV-Anlagen mit FS-Kontakt als potentialfreier Wechsler
• Kompletteinheit aus steckbarem Varistor-Ableiter mit Abtrennvorrichtung
• Fehlerresistente Y-Schaltung nach VDE 0100-712 (EN 50539-12)
• Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 40 kA (8/20) pro Pol
• niedriger DC-Schutzpegel: < 2,6 kV (Uoc max = 600V DC)
• Ableiter, steckbar mit thermo-dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
• Gekapselte Zinkoxid-Varistor-Ableiter zum Einsatz in Verteilergehäusen
Anwendung: PV-Anlagen ohne oder mit getrennter Blitzschutzanlage
• Kompletteinheit aus steckbarem Varistor-Ableiter mit Abtrennvorrichtung
• Fehlerresistente Y-Schaltung nach VDE 0100-712 (EN 50539-12)
• Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 40 kA (8/20) pro Pol
• niedriger DC-Schutzpegel: < 2,6 kV (Uoc max = 600V DC)
• Ableiter, steckbar mit thermo-dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
• Gekapselte Zinkoxid-Varistor-Ableiter zum Einsatz in Verteilergehäusen
Anwendung: PV-Anlagen ohne oder mit getrennter Blitzschutzanlage
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausblasend | nein |
| Ausführung | 3-polig für PV-Systeme mit FS |
| Ausführung der Pole | 3 |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,9059 kg CO₂e / 1 Stück |
| Dimension | 600V DC |
| Fernsignalisierung | ja |
| Höchste Dauerspannung DC | 600 V |
| Leiterquerschnitt flexibel (feindrähtig) min. | 25 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 35 mm² |
| Leitungsart für Überspannungsschutzgeräte | Energieleitung DC (PV) |
| LPZ | 1→2 |
| Maximale Vorsicherung | 125 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 40 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 20 kA |
| Netzform | sonstige |
| Prüfklasse Typ 2 | ja |
| Schutzart | IP20 |
| Schutzpegel Ader - Ader | < 2,6 V |
| Schutzpegel Ader - Erde | < 2,6 V |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 2 |
| SPD nach IEC 61643-1 | class II |
Anschlussmöglichkeiten
| FM-Kontakte | Wechsler |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 2,5 mm² |
| Max. netzseitiger Überstromschutz | 125 |
