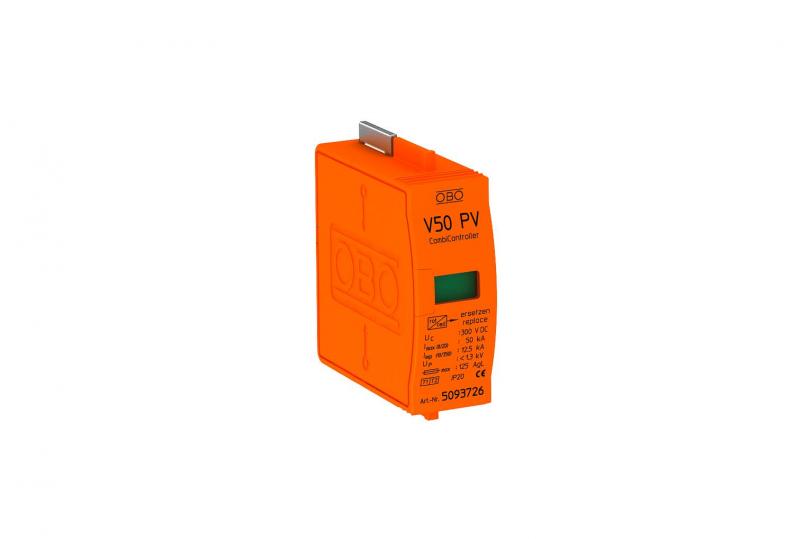

PV-Oberteil - Blitz- und Überspannungsableiter Typ 1+2
PV-Oberteil - Blitz- und Überspannungsableiter Typ 1+2
Art.Nr. 5093726 | EAN 4012195708841
Art.Nr. / Typ
5093726 / V50-B+C 0-300PV
Schutzart
IP20
Höchste Dauerspannung AC
280 V
Ausführung der Pole
1
kl. VKE: 1 Stück
1Stück
Beschreibung
CombiController Oberteil - Typ 1+2 Kombiableiter für Photovoltaik-Anlagen
• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 12,5 kA (10/350) und 50 kA (8/20) pro Pol
• niedriger DC-Schutzpegel: < 1,3 kV pro Pol (Y-Schaltung: 2,6 KV und Uoc max = 600V DC)
• Ableiter, steckbar mit thermisch-dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
• Gekapselte Zinkoxid-Varistor-Ableiter zum Einsatz in Verteilergehäusen
• Hohe Stromleitfähigkeit bei langer Lebensdauer
Anwendung: PV-Anlagen mit Blitzschutzanlage
Oberteil
• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 12,5 kA (10/350) und 50 kA (8/20) pro Pol
• niedriger DC-Schutzpegel: < 1,3 kV pro Pol (Y-Schaltung: 2,6 KV und Uoc max = 600V DC)
• Ableiter, steckbar mit thermisch-dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
• Gekapselte Zinkoxid-Varistor-Ableiter zum Einsatz in Verteilergehäusen
• Hohe Stromleitfähigkeit bei langer Lebensdauer
Anwendung: PV-Anlagen mit Blitzschutzanlage
Oberteil
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausführung | 1-polig, PV-Oberteil mit Y-Basis bis 600V DC |
| Ausführung der Pole | 1 |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Blitzstoßstrom (10/350 μs) | 12,5 kA |
| Blitzstoßstrom (10/350) [gesamt] | 12,5 kA |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1253 kg CO₂e / 1 Stück |
| Dimension | 300V DC |
| Höchste Dauerspannung AC | 280 V |
| Höchste Dauerspannung DC | 300 V |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 35 mm² |
| LPZ | 0→2 |
| Maximale Vorsicherung | 125 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 50 kA |
| Nennableitstoßstrom (8/20 µs) | 30 kA |
| Nennableitstoßstrom (8/20 µs) [L-N] | 30 kA |
| Schutzart | IP20 |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class I+II |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 30 kA |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 2,5 mm² |
| Max. netzseitiger Überstromschutz | 125 |
| Schutzpegel [L-N] | ≤1,3 |
