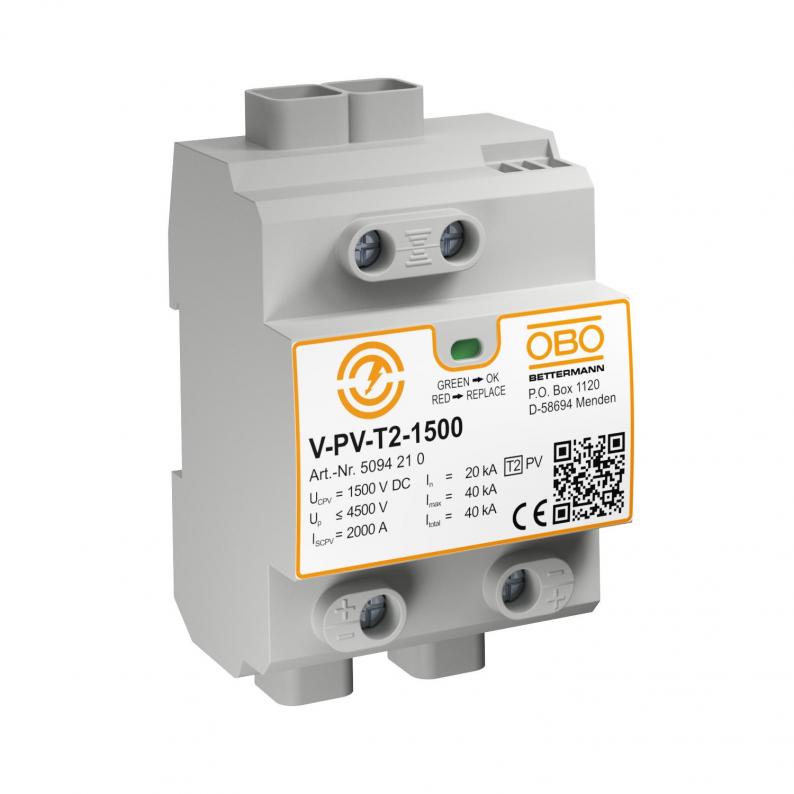

PV-Komplettblock 1500 V DC
Art.Nr. 5094210 | EAN 4012196603695
Art.Nr. / Typ
Schutzart
IP20
Ausführung der Pole
sonstige
kl. VKE: 1 Stück
1Stück
Beschreibung
Typ 2 Überspannungsschutz für PV-Anlagen.
• Überspannungsschutz gemäß IEC 60364-7-712 (VDE 0100-712)
• Ableitvermögen von 20 kA pro Pol und bis 40 kA (8/20)
• fehlerresistente Y-Schaltung mit Statusanzeige
• die FS Variante besitzt einen potentialfreien Wechslerkontakt zur Fernsignalisierung
Anwendung: Überspannungsschutzgeräte für PV-Anlagen.
• Überspannungsschutz gemäß IEC 60364-7-712 (VDE 0100-712)
• Ableitvermögen von 20 kA pro Pol und bis 40 kA (8/20)
• fehlerresistente Y-Schaltung mit Statusanzeige
• die FS Variante besitzt einen potentialfreien Wechslerkontakt zur Fernsignalisierung
Anwendung: Überspannungsschutzgeräte für PV-Anlagen.
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausblasend | nein |
| Ausführung | Y-Konfiguration |
| Ausführung der Pole | sonstige |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Dimension | 1500V DC |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | grau |
| Fernsignalisierung | nein |
| Höchste Dauerspannung DC | 1500 V |
| Integrierte Vorsicherung | nein |
| Leiterquerschnitt flexibel (feindrähtig) max. | 35 mm² |
| Leiterquerschnitt flexibel (feindrähtig) min. | 2,5 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 35 mm² |
| Leitungsart für Überspannungsschutzgeräte | Energieleitung DC (PV) |
| LPZ | 1→2 |
| Max. PV-Spannung | 1500 V |
| Maximaler Ableitstoßstrom (8/20 μs) | 40 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 20 kA |
| Nennlaststrom (Ein- / Ausgangsklemme) | 50 A |
| Netzform | DC |
| Netzform DC | ja |
| Netzform IT | nein |
| Netzform sonstige | nein |
| Netzform TN | nein |
| Netzform TN-C | nein |
| Netzform TN-C-S | nein |
| Netzform TN-S | nein |
| Netzform TT | nein |
| Prüfklasse Typ 1 | nein |
| Prüfklasse Typ 2 | ja |
| Prüfklasse Typ 3 | nein |
| Schutzart | IP20 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 2 |
| SPD nach IEC 61643-1 | class II |
Abmessungen
| Breite | 71,2 mm |
|---|---|
| Höhe | 120 mm |
| Länge | 65,5 mm |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 40 kA |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 2,5 mm² |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (3)
Artikelbilder (1)
Ausführungen
Typ
Schutzart
Ausführung der Pole
Art.Nr.
V-PV-T2-1500
IP20
sonstige
5094210
V-PV-T2-1500+FS
IP20
sonstige
5094212
V-PV-T2-1500
Art.Nr.
5094210
Schutzart
IP20
Ausführung der Pole
sonstige
V-PV-T2-1500+FS
Art.Nr.
5094212
Ausführung der Pole
sonstige
Schutzart
IP20
