Protection-Set MCD + V20 3-polig + NPE

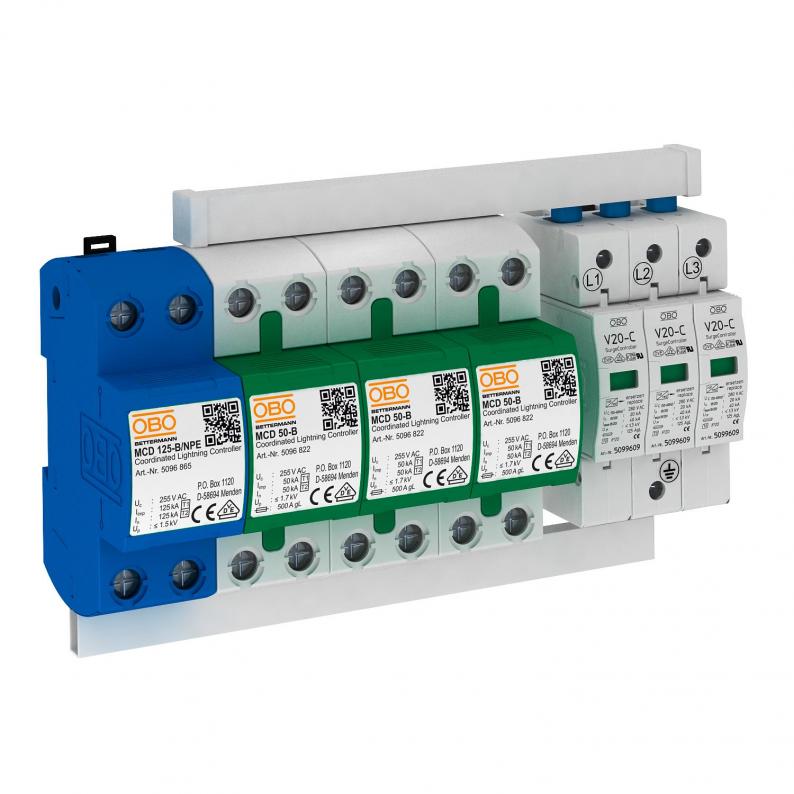

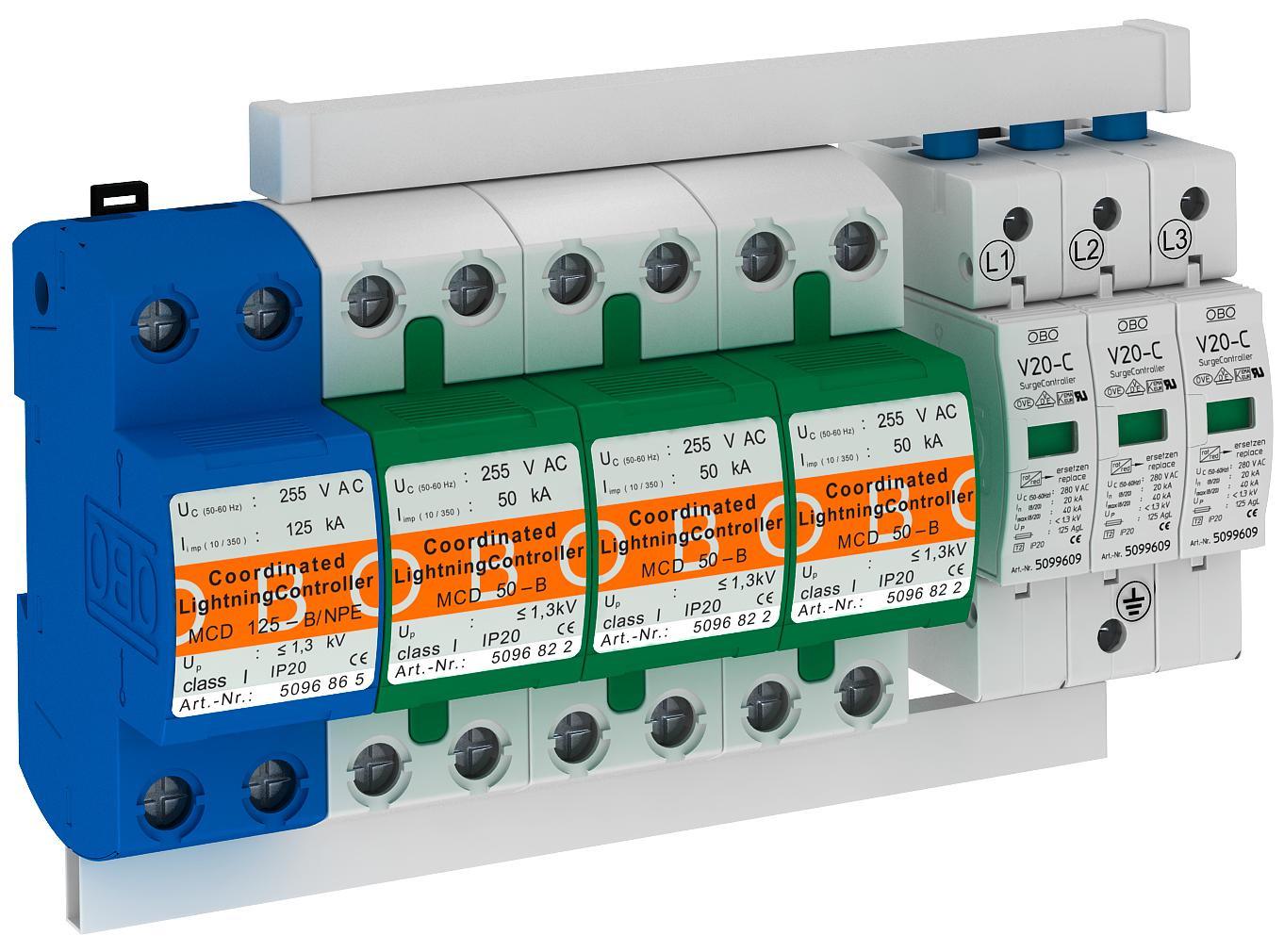

Protection-Set MCD + V20 3-polig + NPE
Art.Nr. 5089761 | EAN 4012195405542
Art.Nr. / Typ
5089761 / PS4-B+C TT+TNS
Schutzart
IP20
Ausführung der Pole
3+N/PE
Höchste Dauerspannung AC
255 V
kl. VKE: 1 Stück
1Stück
Beschreibung
Protection-Set, Blitz- und Überspannungsableiterkombination Typ 1+2
• zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen bis 50 kA (10/350) pro Pol und bis zu 125 kA (10/350) N-PE
• Ableiter, steckbar, inkl. Verbindungsbrücken, Anschlussklemmen gekennzeichnet
• gekapselte, nicht ausblasende Ableiter zum Einsatz in Verteilergehäusen
Anwendung: Mobilfunk-Systeme und Industrieanlagen mit besonderen Anforderungen.
• zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen bis 50 kA (10/350) pro Pol und bis zu 125 kA (10/350) N-PE
• Ableiter, steckbar, inkl. Verbindungsbrücken, Anschlussklemmen gekennzeichnet
• gekapselte, nicht ausblasende Ableiter zum Einsatz in Verteilergehäusen
Anwendung: Mobilfunk-Systeme und Industrieanlagen mit besonderen Anforderungen.
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausblasend | nein |
| Ausführung | 3-polig mit NPE; 255V |
| Ausführung der Pole | 3+N/PE |
| Betriebstemperatur max. | 85 °C |
| Betriebstemperatur min. | -40 °C |
| Blitzstoßstrom (10/350 μs) | 50 kA |
| Blitzstoßstrom (10/350) [gesamt] | 100 kA |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 8,3375 kg CO₂e / 1 Stück |
| Dimension | 255V |
| Fernsignalisierung | nein |
| Folgestromlöschvermögen (eff) [N-PE] | 25 kA |
| Höchste Dauerspannung (L-N) | 255 V |
| Höchste Dauerspannung (N-PE) | 255 V |
| Höchste Dauerspannung AC | 255 V |
| Kurzschlussfestigkeit | 25 kA |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 50 mm² |
| LPZ | 0→2 |
| Maximale Vorsicherung | 125 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 100 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 50 kA |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | sonstige |
| Schutzart | IP20 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class I+II |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 100 kA |
|---|---|
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz | 25 kA |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 10 mm² |
| Max. netzseitiger Überstromschutz | 125 |
