Oberteilklammer für WDK-Kanäle, Kanalbreite 230 mm
Oberteilklammer für WDK-Kanäle, Kanalbreite 230 mm
Art.Nr. 6023584 | EAN 4012196639250
Art.Nr. / Typ
6023584 / 2370 230

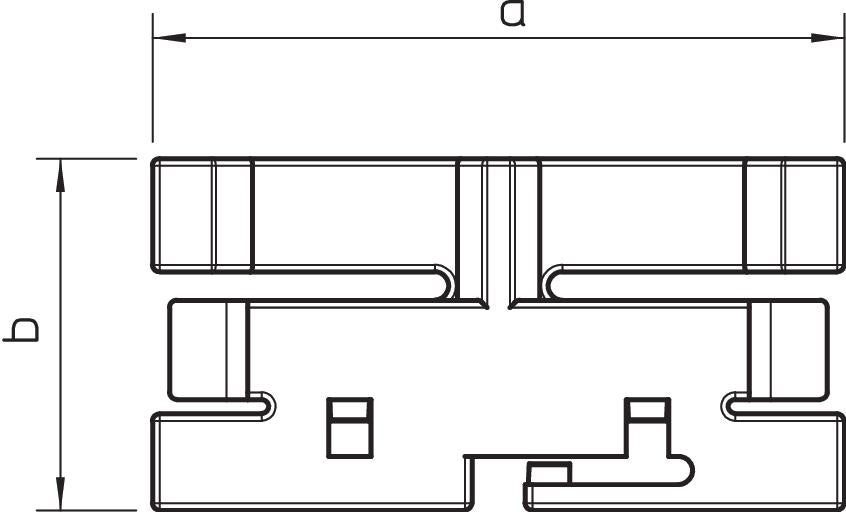

Maß b
36 mm
Maß a
216,2 mm
kl. VKE: 20 Stück
20Stück
Beschreibung
Oberteilklammer zur besseren und einfachen Verlegung der Leitungen im WDK-Kanal.
Die Oberteilklammer wird auf der einen Seite eingerastet und nach vorne gestellt. Auf diese Weise ergibt sich eine Öffnung von 30°, dadurch ist die Verlegung der Leitungen sehr einfach.
Ab der Kanalbeite 110 mm kann die Oberteilklammer auch als Montagehilfe genutzt werden.
Die Oberteilklammer wird auf der einen Seite eingerastet und nach vorne gestellt. Auf diese Weise ergibt sich eine Öffnung von 30°, dadurch ist die Verlegung der Leitungen sehr einfach.
Ab der Kanalbeite 110 mm kann die Oberteilklammer auch als Montagehilfe genutzt werden.
Technische Daten
Technische Daten
| Befestigungsart | einrastbar |
|---|---|
| Dimension | 230mm |
| Farbe | lichtgrau; RAL 7035 |
| Funktionserhalt | nein |
| Halogenfrei | nein |
| Mit Potentialausgleich | nein |
| Oberteilbreite | 230 mm |
| Schutzart | IP30 |
| Schutzgrad IK-Code | IK04 |
| Selbstverlöschend | ja |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polyvinylchlorid |
Abmessungen
| Breite | 216,2 mm |
|---|---|
| Länge | 36 mm |
| Maß a | 216,2 mm |
| Maß b | 36 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausführungen
Typ
Maß b
Maß a
Art.Nr.
2370 230
36 mm
216,2 mm
6023584
2370 230
Art.Nr.
6023584
Maß b
36 mm
Maß a
216,2 mm
