Oberteilklammer für WDK-Kanäle, Kanalbreite 110 mm
Oberteilklammer für WDK-Kanäle, Kanalbreite 110 mm
Art.Nr. 6023517 | EAN 4012196026173
Art.Nr. / Typ
6023517 / 2370 110

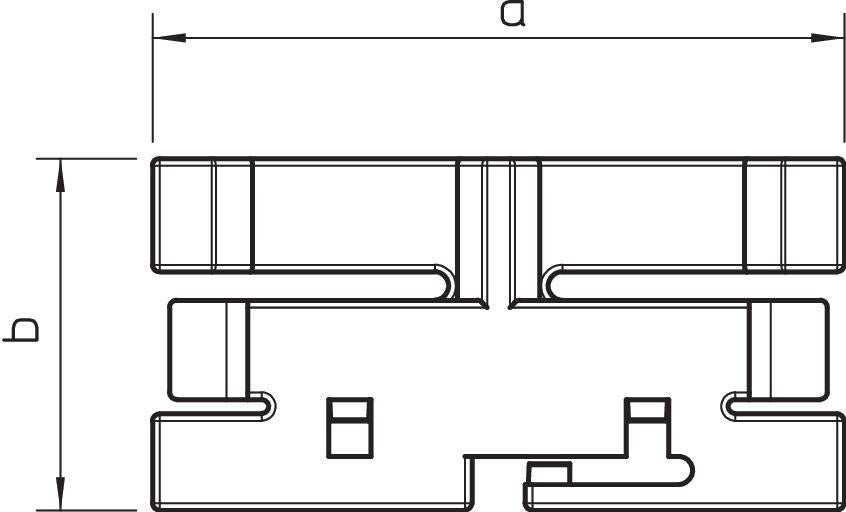

Maß b
28,8 mm
Maß a
95,7 mm
kl. VKE: 20 Stück
20Stück
Beschreibung
Oberteilklammer zur besseren und einfachen Verlegung der Leitungen im WDK-Kanal.
Die Oberteilklammer wird auf der einen Seite eingerastet und nach vorne gestellt. Auf diese Weise ergibt sich eine Öffnung von 30°, dadurch ist die Verlegung der Leitungen sehr einfach.
Ab der Kanalbeite 110 mm kann die Oberteilklammer auch als Montagehilfe genutzt werden.
Die Oberteilklammer wird auf der einen Seite eingerastet und nach vorne gestellt. Auf diese Weise ergibt sich eine Öffnung von 30°, dadurch ist die Verlegung der Leitungen sehr einfach.
Ab der Kanalbeite 110 mm kann die Oberteilklammer auch als Montagehilfe genutzt werden.
Technische Daten
Technische Daten
| Befestigungsart | einrastbar |
|---|---|
| Dimension | 110mm |
| Farbe | lichtgrau; RAL 7035 |
| Funktionserhalt | nein |
| Halogenfrei | nein |
| Mit Potentialausgleich | nein |
| Oberteilbreite | 110 mm |
| Schutzart | IP30 |
| Schutzgrad IK-Code | IK04 |
| Selbstverlöschend | ja |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polyvinylchlorid |
Abmessungen
| Breite | 95,7 mm |
|---|---|
| Länge | 28,8 mm |
| Maß a | 95,7 mm |
| Maß b | 28,8 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausführungen
Typ
Maß b
Maß a
Art.Nr.
2370 110
28,8 mm
95,7 mm
6023517
2370 110
Art.Nr.
6023517
Maß b
28,8 mm
Maß a
95,7 mm
