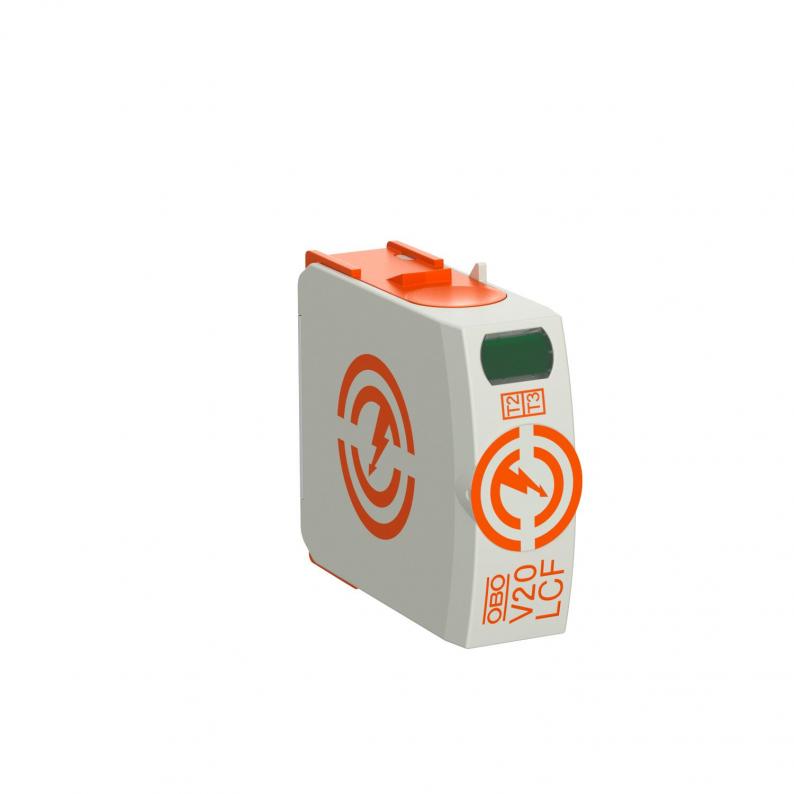

Oberteil Überspannungsableiter V20
Oberteil Überspannungsableiter V20
Art.Nr. 5095524 | EAN 4012196818747
Art.Nr. / Typ
Schutzart
IP20
kl. VKE: 1 Stück
1Stück
Beschreibung
Oberteil Überspannungsableiter Typ 2 zum Schutz vor Überspannungen in Anlehnung an die EN61643-11
• Ableitvermögen bis 20 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
• Modularer, steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
• Ableitvermögen bis 20 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
• Modularer, steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
Technische Daten
Technische Daten
| Ausblasend | nein |
|---|---|
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Dimension | 280V |
| Drehmoment | 4 Nm |
| Fernsignalisierung | nein |
| Gehäusewerkstoff Überspannungsschutzbauteile | PA UL 94 V-0 |
| Integrierte Vorsicherung | nein |
| Kurzschlussfest | ja |
| Leiterquerschnitt flexibel (feindrähtig) max. | 35 mm² |
| Leiterquerschnitt flexibel (feindrähtig) max. | 2 AWG |
| Leiterquerschnitt flexibel (feindrähtig) min. | 16 AWG |
| Leiterquerschnitt flexibel (feindrähtig) min. | 1,5 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 2 AWG |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 35 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 16 AWG |
| Maximale Vorsicherung | 160 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 40 kA |
| Maximaler Ableitstoßstrom (8/20 μs) [L-N] | 40 kA |
| Maximaler Ableitstoßstrom (8/20 μs) [N-PE] | 60 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 20 kA |
| Nennableitstoßstrom (8/20 µs) [L-N] | 20 kA |
| Nennableitstoßstrom (8/20 µs) [N-PE] | 40 kA |
| Netzform | sonstige |
| Prüfklasse Typ 2 | ja |
| Schutzart | IP20 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 2 |
| SPD nach IEC 61643-1 | class II |
| Zulassungen | VDE |
Abmessungen
| Mindestabstand | 1,5 mm |
|---|
Anschlussmöglichkeiten
| Anschlussquerschnitt FM-Klemmen max. | 1,5 mm² |
|---|---|
| Anschlussquerschnitt FM-Klemmen max. | 16 AWG |
| Anschlussquerschnitt FM-Klemmen min. | 0,5 mm² |
| Anschlussquerschnitt FM-Klemmen min. | 21 AWG |
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz | 50 kA eff |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 1,5 mm² |
| Max. netzseitiger Überstromschutz | 160 A gL/gG |
| Schaltleistung AC | 230 V; 0,5 A |
| Schaltleistung DC | 230 V; 0,1 A / 75 V; 0,5 A |
| SPD nach UL 1449 | Type 4 |
Downloads
0 ausgewählt
Datenblatt (1)
Anleitungen & Hilfen (1)
Artikelbilder (1)
Ausführungen
Typ
Schutzart
Ausführung der Pole
Höchste Dauerspannung AC
Art.Nr.
V20-LCF-0-280
IP20
5095524
V20-LCF-1-280
IP20
1
280 V
5095526
V20-LCF-3-280
IP20
3
280 V
5095528
V20-LCF-4-280
IP20
4
280 V
5095529
Ausführung der Pole
V20-LCF-0-280
Art.Nr.
5095524
Schutzart
IP20
V20-LCF-1-280
Art.Nr.
5095526
Ausführung der Pole
1
Schutzart
IP20
Höchste Dauerspannung AC
280 V
V20-LCF-3-280
Art.Nr.
5095528
Ausführung der Pole
3
Schutzart
IP20
Höchste Dauerspannung AC
280 V
V20-LCF-4-280
Art.Nr.
5095529
Schutzart
IP20
Ausführung der Pole
4
Höchste Dauerspannung AC
280 V
